蒸気瞬間給湯器 ハウコン | 循環方式

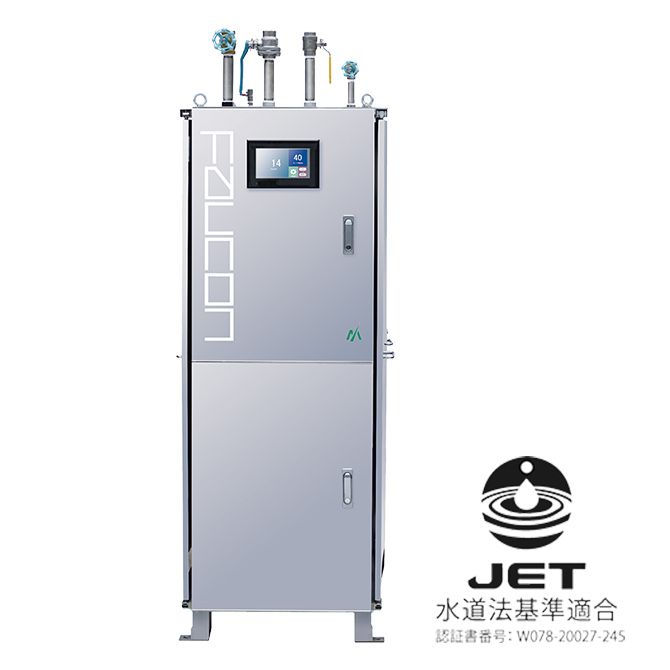

温水機器 蒸気瞬間給湯器 ハウコン   | 循環方式 HF25型

温水機器 蒸気瞬間給湯器 ハウコン | 循環方式

HF25型

      間接加熱 先止め 循環 95℃までの高温給湯

      温水機器 蒸気瞬間給湯器 ハウコン   | 循環方式 HF25型

      特長・性能・用途

      特長・性能

      • 抜群の安定性

        特許出願済の温度制御システムを採用。
        設定した温度に対し、±3%以内で制御します。

      • らくらく操作でQuick給湯

        95℃の高温水も最短20秒で供給*
        作業開始まで待ち時間を減らします。
        *調節弁が開いてからの時間
        また、操作も画面確認も楽にできるタッチパネルを導入。
        現在の温度や給湯流量、圧力の状況が一目で確認できます。

      • ★水道法基準適合 浸出性能試験合格モデル

        蒸気の熱量を冷水に伝え加熱する間接加熱方式を採用しています。

        水道法基準に適合し、給湯器から供給される水の浸出性能試験にも合格。食品製造用水は仕込み水(温水)として利用可能です。
        食品産業における83℃以上の洗浄・殺菌用途で使用可能です。

      • 低コストで温水生成

        熱効率の向上により、復水顕熱をほぼ全て利用。蒸気潜熱のみより1.2倍のエネルギーを有効利用し、低コストで温水生成します。従来製品に比べ消費電力は最大1/3に。

      • 制御の拡張性が高い設計*1

        給水タンクなどの既存機器との連携させた使い方、遠隔操作など、柔軟性のある使用が可能です。

      その他の特長

      • 法定検査不要

        「低水位保護装置」「温度過昇防止プログラム」「ポンプ過負荷保護」

        復水回収可能

        柔軟なカスタマイズ対応



      • 異常を知らせる3つの安全機能

        急激な給湯量変化に対応する温度制御

        給湯器の状態監視が可能



      用途

      ●調理器具の洗浄・殺菌
      ●製造ラインの洗浄、冷却工程
      ●食品加工の仕込み、加温
      ●施設やホテルのお風呂

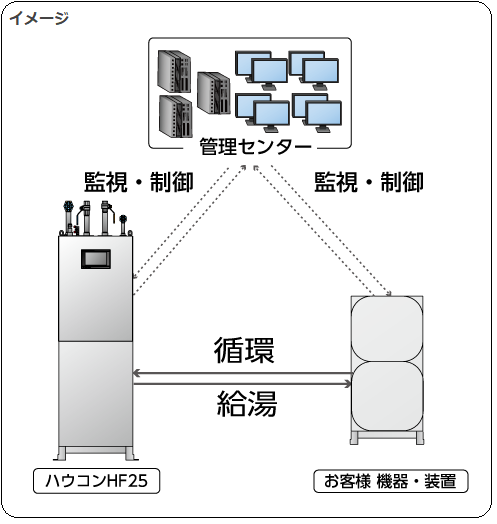

      *1 【拡張性について】
      ・ 外部入力による給湯器の操作
        運転操作、設定温度切替、運転周波数、流量や圧力の変更
      ・ 給湯圧力の変更
      ・ 他機器との連携
        貯湯タンクユニットの設置、 貯湯タンクの作動状態に応じた給湯器の連動操作など


      上記以外も様々なカスタマイズに対応しています。お気軽にご相談ください。

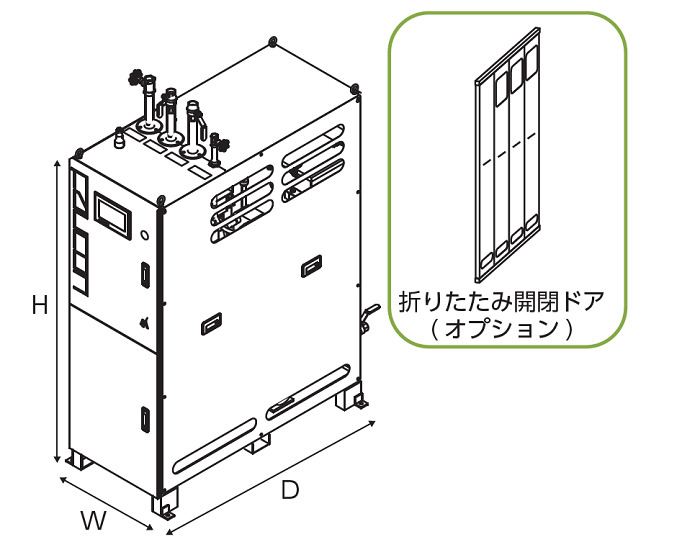

      寸法

      寸法・重量



      寸法(mm)

      重量

      (kg)

      運転時重量
      (kg)
      W H D

      530

      1600

      1220 280 340

      *メンテナンススペースとして周囲800mm以上確保してください。

      仕様



      型式

      接続方式 呼び径(A)
      給水入口 蒸気入口 エア入口 給湯 戻り湯 温水抜き 蒸気復水

      オーバーフロー

      (給水タンク)

      オーバーフロー

      (復水タンク)

      HF25

      ねじ込

      25

      25

      8

      25

      15 25 15 25



      20





      型式 最大給湯温度
      (℃)
      電源
      (V)
      電気容量
      (kW)
      定格電流
      (A)
      最大熱交換量
      (kW)
      使用圧力範囲(MPa)
      蒸気 給水 エア

      HF25

      95 AC200
      (3相)
      0.9 4 210 0.2~0.35
      (流動圧)
      0.1~0.4
      (流動圧)
      0.4~0.7
      (流動圧)



      型式 加熱方式 給湯方式 給湯圧力
      (MPa)

      HF25

      蒸気・冷水
      間接加熱方式
      先止め・循環方式 0.2

      ●制御の拡張性が高い設計になっています。詳細は特長・性能・用途欄をご参照ください。
      ●その他のカスタマイズにも対応可能です。ご相談ください。

      ※100℃以下の加熱用途で低温蒸気(真空蒸気)の利用を検討の際は、別途ご相談ください。

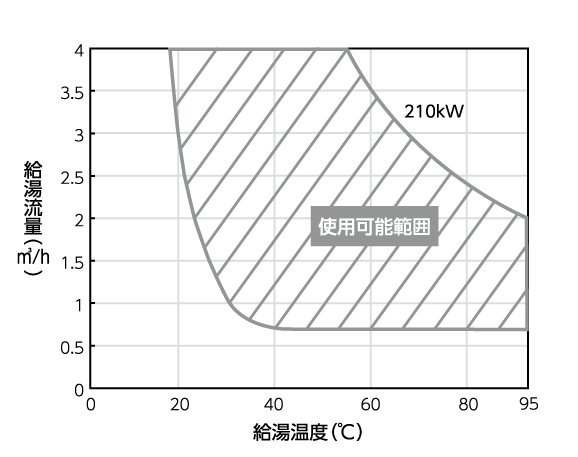

      流量


      *給水温度15℃の場合
      ●給湯温度により、最小流量が異なります。(0.6m3/h以上)

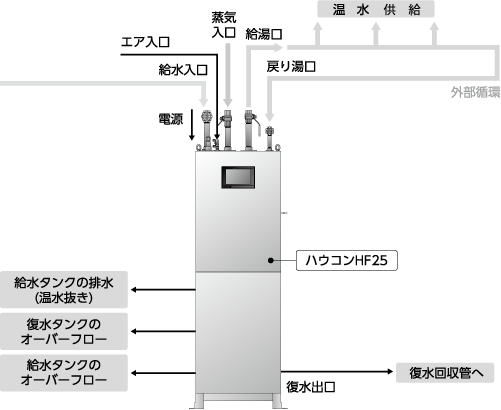

      システム構成例




      アニメーションを見る

      特長・性能

      • 抜群の安定性

        特許出願済の温度制御システムを採用。
        設定した温度に対し、±3%以内で制御します。

      • らくらく操作でQuick給湯

        95℃の高温水も最短20秒で供給*
        作業開始まで待ち時間を減らします。
        *調節弁が開いてからの時間
        また、操作も画面確認も楽にできるタッチパネルを導入。
        現在の温度や給湯流量、圧力の状況が一目で確認できます。

      • ★水道法基準適合 浸出性能試験合格モデル

        蒸気の熱量を冷水に伝え加熱する間接加熱方式を採用しています。

        水道法基準に適合し、給湯器から供給される水の浸出性能試験にも合格。食品製造用水は仕込み水(温水)として利用可能です。
        食品産業における83℃以上の洗浄・殺菌用途で使用可能です。

      • 低コストで温水生成

        熱効率の向上により、復水顕熱をほぼ全て利用。蒸気潜熱のみより1.2倍のエネルギーを有効利用し、低コストで温水生成します。従来製品に比べ消費電力は最大1/3に。

      • 制御の拡張性が高い設計*1

        給水タンクなどの既存機器との連携させた使い方、遠隔操作など、柔軟性のある使用が可能です。

      その他の特長

      • 法定検査不要

        「低水位保護装置」「温度過昇防止プログラム」「ポンプ過負荷保護」

        復水回収可能

        柔軟なカスタマイズ対応



      • 異常を知らせる3つの安全機能

        急激な給湯量変化に対応する温度制御

        給湯器の状態監視が可能



      用途

      ●調理器具の洗浄・殺菌
      ●製造ラインの洗浄、冷却工程
      ●食品加工の仕込み、加温
      ●施設やホテルのお風呂



      *1 【拡張性について】
      ・ 外部入力による給湯器の操作
        運転操作、設定温度切替、運転周波数、流量や圧力の変更
      ・ 給湯圧力の変更
      ・ 他機器との連携
        貯湯タンクユニットの設置、 貯湯タンクの作動状態に応じた給湯器の連動操作など


      上記以外も様々なカスタマイズに対応しています。お気軽にご相談ください。

      寸法・重量



      寸法(mm)

      重量

      (kg)

      運転時重量
      (kg)
      W H D

      530

      1600

      1220 280 340

      *メンテナンススペースとして周囲800mm以上確保してください。



      型式

      接続方式 呼び径(A)
      給水入口 蒸気入口 エア入口 給湯 戻り湯 温水抜き 蒸気復水

      オーバーフロー

      (給水タンク)

      オーバーフロー

      (復水タンク)

      HF25

      ねじ込

      25

      25

      8

      25

      15 25 15 25



      20





      型式 最大給湯温度
      (℃)
      電源
      (V)
      電気容量
      (kW)
      定格電流
      (A)
      最大熱交換量
      (kW)
      使用圧力範囲(MPa)
      蒸気 給水 エア

      HF25

      95 AC200
      (3相)
      0.9 4 210 0.2~0.35
      (流動圧)
      0.1~0.4
      (流動圧)
      0.4~0.7
      (流動圧)



      型式 加熱方式 給湯方式 給湯圧力
      (MPa)

      HF25

      蒸気・冷水
      間接加熱方式
      先止め・循環方式 0.2

      ●制御の拡張性が高い設計になっています。詳細は特長・性能・用途欄をご参照ください。
      ●その他のカスタマイズにも対応可能です。ご相談ください。

      ※100℃以下の加熱用途で低温蒸気(真空蒸気)の利用を検討の際は、別途ご相談ください。


      *給水温度15℃の場合
      ●給湯温度により、最小流量が異なります。(0.6m3/h以上)
