Конденсатоотводчики с перевернутым поплавком
Конденсатоотводчики для сжатого воздуха Конденсатоотводчики с перевернутым поплавком
AE8
Не требуются линии выравнивания давления
Особенности/
виды применения
Особенности
Не требуются линии выравнивания давления
Линии выравнивания давления не требуются. Это обеспечивает экономию трубных материалов.
Первоклассная долговечность

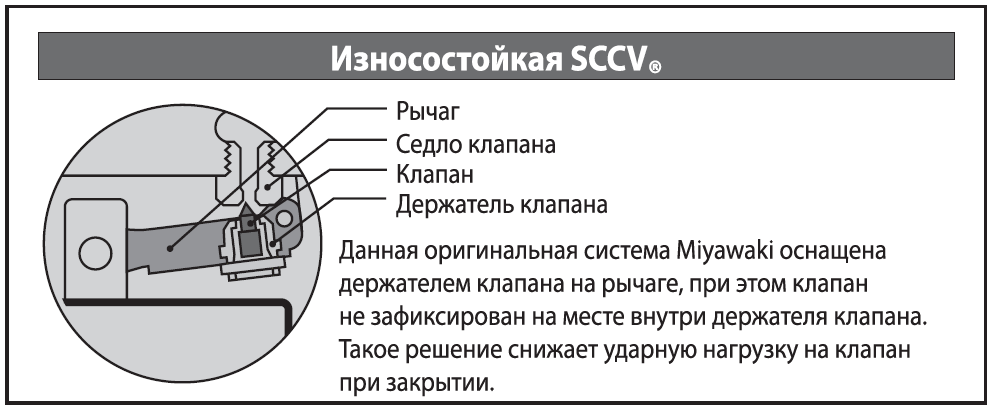

Клапан системы SCCV и надежный рычаг в сочетании с внутренними компонентами из нержавеющей стали обеспечивают первоклассную долговечность изделий.
Нечувствительность к грязи и накипи
Клапанный механизм расположен в верхней части, следовательно, конструкция нечувствительна к воздействию накипи и грязи.
Защита от воздушных пробок
Встроенный воздушный клапан предотвращает образование паровых пробок.
Простота технического обслуживания
Данную модель можно ремонтировать прямо на линии — это обеспечивает быстроту и легкость технического обслуживания
Типичные виды применения
Подходят для воздухопроводов, приемных баков и систем сжатого воздуха.
Размеры/масса
Размеры/масса
Резьбовая муфта
| Размер | Размеры (в мм) | Масса | |||
| L | H1 | H2 | W | (кг) | |
| 1/2” | 130 | 73 | 90 | 100 | 3,7 |
| 3/4” | |||||
| 1” | 135 | 3,9 | |||
С фланцами
| Размер | Размеры (в мм) | Масса | |||
| L | H1 | H2 | W | (кг) | |
| 1/2” | 175 | 73 | 90 | 100 | 5,3 |
| 3/4” | 195 | 68 | 95 | 5,7 | |
| 1” | 215 | 6,8 | |||
Спецификация
| Модель | Соединение |
Макс. раб. |
Макс. рабочий перепад давления |
Макс. раб. |
Материал корпуса | |
| Тип | Размер | (бар) | (бар) | (℃) | ||
| AE8-2 |
Резьбовая муфта Rc,NPT |
1/2” | 2 | 2 | 350 |
Чугун с шаровидным FCD450 |
| 3/4” | ||||||
| 1” | ||||||
| AE8-9 | 1/2” | 9,7 | 9,7 | |||
| 3/4” | ||||||
| 1” | ||||||
| AE8F-2 |
С фланцами FF,RF* |
1/2” | 2 | 2 | ||
| 3/4” | ||||||
| 1” | ||||||
| AE8F-9 | 1/2” | 9,7 | 9,7 | |||
| 3/4” | ||||||
| 1” | ||||||
Пропускная способность

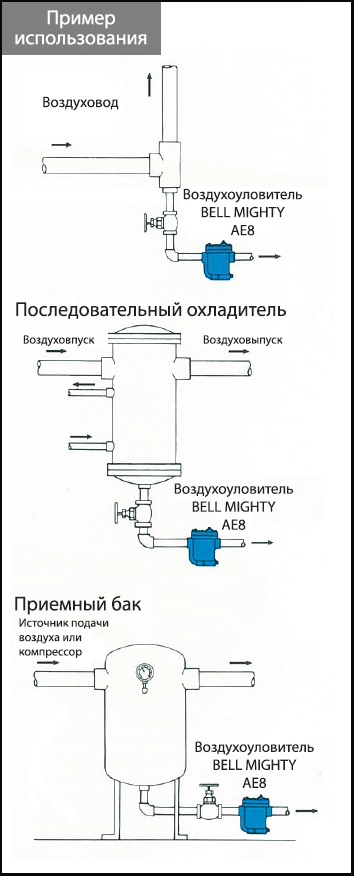

Примеры установки
