Термодинамические дисковые конденсатоотводчики
Конденсатоотводчики для сжатого воздуха Термодинамические дисковые конденсатоотводчики
AV
Не требуются линии выравнивания давления
Особенности/
виды применения
Особенности
Не требуются линии выравнивания давления
Линии выравнивания давления не требуются. Это обеспечивает экономию трубных материалов.
Встроенный байпас
Конструкция со встроенным байпасом снижает расходы на трубы.
Простое удаление накипи и масла
Накипь и масло можно легко удалять в ходе работы, открыв продувочный клапан с помощью ручки.
Простота технического обслуживания
Минимальное число движущихся компонентов и простой доступ без снятия с линии обеспечивает легкое и быстрое техническое обслуживание.
Типичные виды применения
Подходят для воздухопроводов, последовательных охладителей, приемных баков и других подобных видов применения.
Размеры/масса
Размеры/масса
| Модель | Размер | Размеры (в мм) | Масса | |||
| L | H1 | H2 | W | (кг) | ||
| AV-4 | 1/2” | 110 | 155 | 60 | 65 | 2,4 |
| AV-6 | 3/4” | 120 | 65 | 2,5 | ||
| AV-8 | 1” | 70 | 2,7 | |||
Спецификация
| Модель | Соединение |
Макс. раб. |
Макс. перепад |
Макс. раб. |
Материал |
|
| Тип | Размер | (бар) | (бар) | (℃) | ||
| AV-4 |
Резьбовая муфта Rc,NPT |
1/2” | 9,7 | 9,7 | 150 |
Чугун FC250 |
| AV-6 | 3/4” | |||||
| AV-8 | 1” | |||||

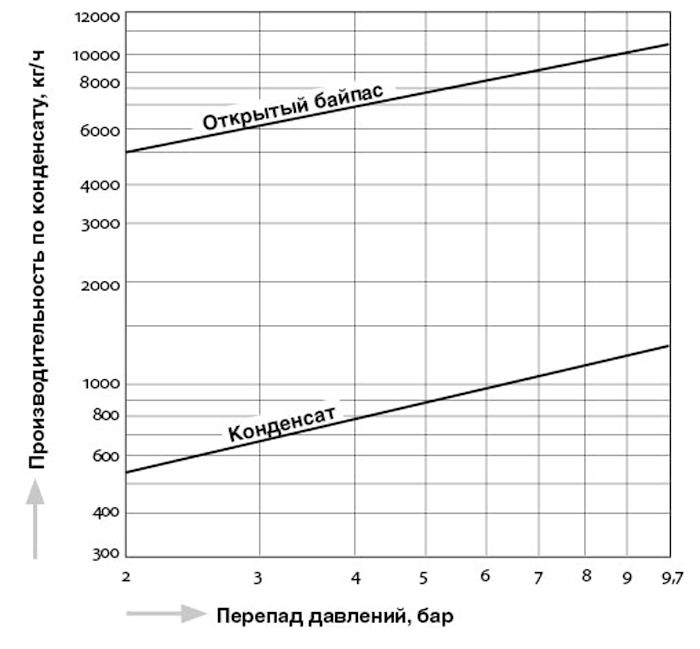

Пропускная способность
Примеры установки
Особенности
Не требуются линии выравнивания давления
Линии выравнивания давления не требуются. Это обеспечивает экономию трубных материалов.
Встроенный байпас
Конструкция со встроенным байпасом снижает расходы на трубы.
Простое удаление накипи и масла
Накипь и масло можно легко удалять в ходе работы, открыв продувочный клапан с помощью ручки.
Простота технического обслуживания
Минимальное число движущихся компонентов и простой доступ без снятия с линии обеспечивает легкое и быстрое техническое обслуживание.
Типичные виды применения
Подходят для воздухопроводов, последовательных охладителей, приемных баков и других подобных видов применения.
Размеры/масса
| Модель | Размер | Размеры (в мм) | Масса | |||
| L | H1 | H2 | W | (кг) | ||
| AV-4 | 1/2” | 110 | 155 | 60 | 65 | 2,4 |
| AV-6 | 3/4” | 120 | 65 | 2,5 | ||
| AV-8 | 1” | 70 | 2,7 | |||
| Модель | Соединение |
Макс. раб. |
Макс. перепад |
Макс. раб. |
Материал |
|
| Тип | Размер | (бар) | (бар) | (℃) | ||
| AV-4 |
Резьбовая муфта Rc,NPT |
1/2” | 9,7 | 9,7 | 150 |
Чугун FC250 |
| AV-6 | 3/4” | |||||
| AV-8 | 1” | |||||
