Прерыватели вакуума
Вспомогательное оборудование Прерыватели вакуума
CVU15
Особенности/
виды применения
Особенности
Первоклассная долговечность
Корпус изделия выполнен из нержавеющей стали, которая обеспечивает его долговечность и стойкость к коррозии.
Компактная и экономичная конструкция
Изделие представляет собой простой компактный механизм с очень малым числом движущихся компонентов.
Может устанавливаться только вертикально.
Подходит для широкого диапазона давлений и температур
Макс. рабочее давление: 21 бар; макс. рабочая температура: 450 ℃.
Прерыватель вакуума CVU15 — это автоматический клапан, который забирает воздух из внешней среды, вводит его в паровую систему и снимает образующийся вакуум.
Типичные виды применения
Подходит для паровых устройств, паропроводов и жидкостных устройств, таких как резервуары котлов
Размеры/масса
Размеры/масса
| Размер | Размеры (в мм) | Масса | ||||
| Соединение системы | Воздуховпускное соединение | H | H1 | W | W1 | (кг) |
|
1/2” |
1/8” |
70 |
31 |
41 |
36 |
0,6 |
|
1/2” |
||||||
Спецификация
| Модель | Соединение |
Макс. раб. |
Макс. перепад рабочего давления |
Макс. раб. |
Материал корпуса | ||
| Тип | Размер | ||||||
| Соединение системы | Воздуховпускное соединение | (бар) | (бар) | (℃) | |||
| CVU15 |
Резьбовая муфта Rc |
1/2” |
1/8” |
21 |
21 | 450 |
Нержавеющая SUS304 |
|
1/2” |
|||||||
|
Резьбовая муфта G |
1/8” |
||||||
|
1/2” |
|||||||
|
Резьбовая муфта NPT |
1/8” |
||||||
|
1/2” |
|||||||
●Максимально допустимое давление (PMA): 21 бар
PMA — это давление, которые способны выдерживать стойкие к давлению компоненты (корпус).
●Максимально допустимая температура (TMA): 450 ℃
TMA — это температура, которую способны выдерживать стойкие к давлению компоненты (корпус).
●Для открытия клапана требуется перепад давления по меньшей мере 0,7 кПа.
●В данном изделии возможны незначительные утечки пара из входного воздушного патрубка из-за уплотнений металл-металл.
Пожалуйста, при установке подсоедините трубу к впускному патрубку и протяните трубопровод в безопасное место.

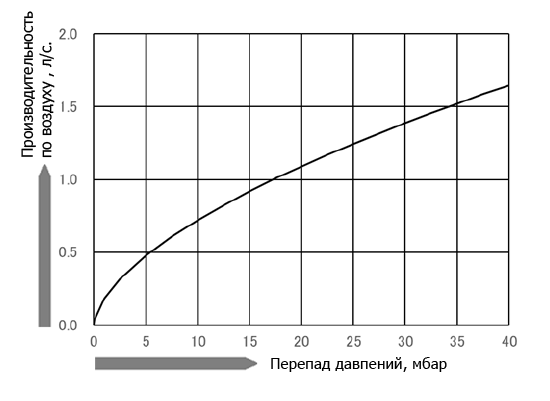

Скорость забора воздуха
л/с: Расход воздуха в секунду (1 литр = 1000 см3)
Примеры установки
Принцип действия
■ Нормальное состояние
В нормальном состоянии давление P1 внутри линии воздействует на соединение, а давление P2 на воздухозаборнике соответствует атмосферному давлению.
P1 выше P2 (P1>P2), и клапан закрывается под воздействием перепада давления.
■Рабочее давление
Если давление в линии становится отрицательным, давление P1 на соединении становится ниже давления P2 на воздухозаборнике (P1<P2).
Под воздействием этого перепада давления клапан открывается.
Клапан закрывается, когда в линию входит поток воздуха и давление в линии повышается. Он возвращается в нормальное состояние.
Особенности
Первоклассная долговечность
Корпус изделия выполнен из нержавеющей стали, которая обеспечивает его долговечность и стойкость к коррозии.
Компактная и экономичная конструкция
Изделие представляет собой простой компактный механизм с очень малым числом движущихся компонентов.
Может устанавливаться только вертикально.
Подходит для широкого диапазона давлений и температур
Макс. рабочее давление: 21 бар; макс. рабочая температура: 450 ℃.
Прерыватель вакуума CVU15 — это автоматический клапан, который забирает воздух из внешней среды, вводит его в паровую систему и снимает образующийся вакуум.
Типичные виды применения
Подходит для паровых устройств, паропроводов и жидкостных устройств, таких как резервуары котлов
Размеры/масса
| Размер | Размеры (в мм) | Масса | ||||
| Соединение системы | Воздуховпускное соединение | H | H1 | W | W1 | (кг) |
|
1/2” |
1/8” |
70 |
31 |
41 |
36 |
0,6 |
|
1/2” |
||||||
| Модель | Соединение |
Макс. раб. |
Макс. перепад рабочего давления |
Макс. раб. |
Материал корпуса | ||
| Тип | Размер | ||||||
| Соединение системы | Воздуховпускное соединение | (бар) | (бар) | (℃) | |||
| CVU15 |
Резьбовая муфта Rc |
1/2” |
1/8” |
21 |
21 | 450 |
Нержавеющая SUS304 |
|
1/2” |
|||||||
|
Резьбовая муфта G |
1/8” |
||||||
|
1/2” |
|||||||
|
Резьбовая муфта NPT |
1/8” |
||||||
|
1/2” |
|||||||
●Максимально допустимое давление (PMA): 21 бар
PMA — это давление, которые способны выдерживать стойкие к давлению компоненты (корпус).
●Максимально допустимая температура (TMA): 450 ℃
TMA — это температура, которую способны выдерживать стойкие к давлению компоненты (корпус).
●Для открытия клапана требуется перепад давления по меньшей мере 0,7 кПа.
●В данном изделии возможны незначительные утечки пара из входного воздушного патрубка из-за уплотнений металл-металл.
Пожалуйста, при установке подсоедините трубу к впускному патрубку и протяните трубопровод в безопасное место.
л/с: Расход воздуха в секунду (1 литр = 1000 см3)
■ Нормальное состояние
В нормальном состоянии давление P1 внутри линии воздействует на соединение, а давление P2 на воздухозаборнике соответствует атмосферному давлению.
P1 выше P2 (P1>P2), и клапан закрывается под воздействием перепада давления.
■Рабочее давление
Если давление в линии становится отрицательным, давление P1 на соединении становится ниже давления P2 на воздухозаборнике (P1<P2).
Под воздействием этого перепада давления клапан открывается.
Клапан закрывается, когда в линию входит поток воздуха и давление в линии повышается. Он возвращается в нормальное состояние.
