Паровой проточный водонагреватель | Односторонний метод
Система горячего водоснабжения Паровой проточный водонагреватель | Односторонний метод
LMG2 | Электрическая система защитного отключения
Дополнительное предохранительное устройство для QuickHot
Особенности/виды применения
Особенности
Обзор изделия
Данное изделие представляет собой систему, которая обнаруживает горячую воду, подаваемую от LM15 и LH15, и открывает электромагнитный клапан для пара (доступен на рынке), и закрывает этот клапан, когда горячая вода не подается.

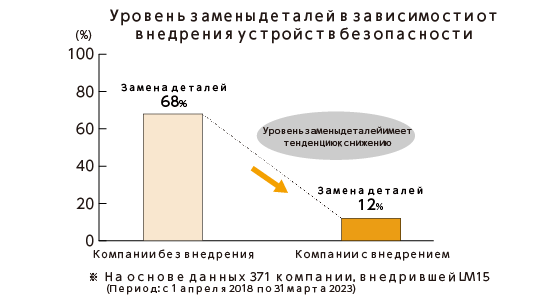

Безопасная конструкция
Система не только снижает нагрузку на корпус водонагревателя, но и предотвращает обратный поток горячей воды в случае его сбоя. Она обнаруживает остановку подачи горячей воды и автоматически перекрывает подачу пара.
Система прошла испытания на влияние на качество воды в соответствии с требованиями JIS
Типичные виды применения
Предупреждение аномального повышения температуры и предотвращение обратного потока горячей воды в трубопроводы холодной воды в случае сбоя внутреннего компонента в водонагревателе.
Размеры
Размеры/масса
| Размеры (в мм) |
Масса | ||
| (кг) | |||
|
|
0,7 | ||
| Размеры (в мм) |
Масса | |
| (кг) | ||
|
|
0,9 | |
Спецификация
| Модель | Номинальное напряжение |
Колебания напряжения |
Выход э/магнитного |
Вход управления |
| LMG2 |
~100/200 В (50/60 Гц) общий |
85 - 110% номинального напряжения |
Согласно номинальному 100 В перем. тока, |
реле расхода |
| Контроль |
Температура окружающей среды при эксплуатации |
Температура окружающей среды при эксплуатации |
Водонепроницаемый / пыленепроницаемый |
реле расхода корпуса |
|
Когда вход управления ВКЛ. Выход э/магнитного клапана ВКЛ. |
от -10 ℃ до 55 ℃ | 45–85 %RH | эквивалент IP65 |
C3771 |
|
(при отсутствии обмерзания или конденсации) |
| Направление установки потока переключателя |
Соединение реле расхода |
Минимальный расход для |
Комплектный кабель |
| Неограниченный |
Сторона впуска・ |
*5л/мин |
длиной 2 м для питания, вывод и ввод (с водонепроницаемым разъемом) |
|
лицом к лицу: 75мм |
● Требуется электромагнитный клапан (приобретается отдельно)
● Электромагнитные клапаны для пара
При выборе электромагнитного клапана следует выбирать продукт, соответствующий следующим техническим условиям.
*При использовании с моделью LH15-Ⅱ также требуется минимальный расход 5 л/мин для LH15-Ⅱ. Обратите внимание: если расход падает ниже этого значения, электромагнитный клапан может работать неправильно, что приведет к колебаниям температуры горячей воды.
Для использования с: Макс. рабочее давление пара: 0,3 МПа или более
Макс. рабочая температура 143 ℃ или более
Значение Cv: 2,0 или более
Номинальное напряжение: 100 ВА или менее Рабочее состояние: Работает при включенном питании
Примеры установки
Связанные изделия Модели для справки
Конденсатоотводчики DV1-10L
Сепаратор H3
Регуляторы давления RE1LM
●Меры предосторожности
*Если планируемый вид применения изделия предполагает физической контакт с горячей водой, то в целях предотвращения ожогов в обязательном порядке установите отдельно термостатический смесительный клапан (доступен на рынке).
*Не используйте данное изделие для душевых систем.
*Использовать воду, подаваемую посредством данного изделия, непосредственно в качестве питьевой воды не рекомендуется.
*Не используйте данное изделие с трубами из винилхлорида или трубами с изоляцией
*Убедитесь, что перепад между давлением подачи пара и давлением на выпуске конденсата составляет по меньшей мере 0,03 МПа (4,4 фунта/кв. дюйм изб.). Если на трубу выпуска конденсата воздействует противодавление, максимальный объем подачи горячей воды снижается.
*Если в воде, подаваемой устройству горячего водоснабжения, содержится большое количество кремнезема или кальция, это может привести к ускоренному ухудшению эксплуатационных характеристик основных компонентов.
*Перед использованием обязательно проведите проверку в соответствии с процедурой, описанной в документе «Безопасное использование водонагревателей», который входит в комплект поставки данного изделия.
