Thermodynamische Kondensatableiter mit Ventilteller
Druckluft-Kondensatableiter Thermodynamische Kondensatableiter mit Ventilteller
AV
Keine Druckausgleichsleitungen erforderlich
Eigenschaften/
Anwendungen
Eigenschaften
Keine Druckausgleichsleitungen erforderlich
Da keine Druckausgleichsleitungen erforderlich sind, entfällt die Notwendigkeit zusätzlicher Verrohrung.
Integrierte Bypass-Leitung
Die integrierte Bypass-Leitung reduziert die Kosten für die Verrohrung.
Problemlose Entfernung von Kesselstein und Öl
Kesselstein und Öl lassen sich während des Betriebs durch Öffnen des Ausblasventils mit dem Handgriff leicht entfernen.I
Einfache Wartung
Die problemlose, rasche Wartung wird durch die wenigen beweglichen Teile und den einfachen Zugang ohne Ausbau gewährleistet.
Typische Anwendungen
Geeignet für Luftleitungen, Nachkühler, Sammelbehälter und vergleichbare Anwendungen.
Abmessungen/
Gewicht
Abmessungen/Gewicht
| Modell | Nennweite | Abmessungen (mm) | Gewicht | |||
| L | H1 | H2 | W | (kg) | ||
| AV-4 | 1/2” | 110 | 155 | 60 | 65 | 2,4 |
| AV-6 | 3/4” | 120 | 65 | 2,5 | ||
| AV-8 | 1” | 70 | 2,7 | |||
Spezifikationen
| Modell | Anschluss |
Max. |
Max. |
Max. |
Gehäusematerial |
|
| Typ | Nennweite | (bar) | (bar) | (℃) | ||
| AV-4 |
Gewindemuffe Rc,NPT |
1/2” | 9,7 | 9,7 | 150 |
Grauguss |
| AV-6 | 3/4” | |||||
| AV-8 | 1” | |||||

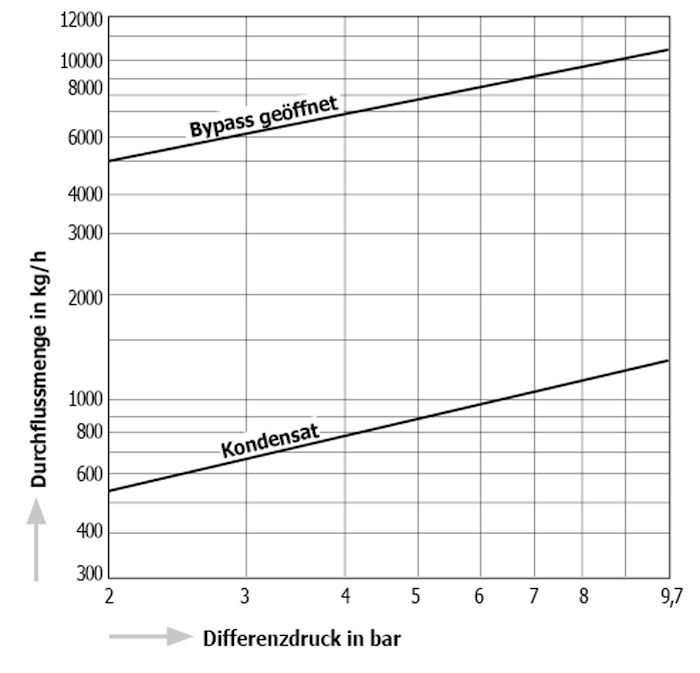

Ableitungskapazität
Einbaubeispiele
Eigenschaften
Keine Druckausgleichsleitungen erforderlich
Da keine Druckausgleichsleitungen erforderlich sind, entfällt die Notwendigkeit zusätzlicher Verrohrung.
Integrierte Bypass-Leitung
Die integrierte Bypass-Leitung reduziert die Kosten für die Verrohrung.
Problemlose Entfernung von Kesselstein und Öl
Kesselstein und Öl lassen sich während des Betriebs durch Öffnen des Ausblasventils mit dem Handgriff leicht entfernen.I
Einfache Wartung
Die problemlose, rasche Wartung wird durch die wenigen beweglichen Teile und den einfachen Zugang ohne Ausbau gewährleistet.
Typische Anwendungen
Geeignet für Luftleitungen, Nachkühler, Sammelbehälter und vergleichbare Anwendungen.
Abmessungen/Gewicht
| Modell | Nennweite | Abmessungen (mm) | Gewicht | |||
| L | H1 | H2 | W | (kg) | ||
| AV-4 | 1/2” | 110 | 155 | 60 | 65 | 2,4 |
| AV-6 | 3/4” | 120 | 65 | 2,5 | ||
| AV-8 | 1” | 70 | 2,7 | |||
| Modell | Anschluss |
Max. |
Max. |
Max. |
Gehäusematerial |
|
| Typ | Nennweite | (bar) | (bar) | (℃) | ||
| AV-4 |
Gewindemuffe Rc,NPT |
1/2” | 9,7 | 9,7 | 150 |
Grauguss |
| AV-6 | 3/4” | |||||
| AV-8 | 1” | |||||
