Dampfbetriebener Durchlauferhitzer | Einwegverfahren
Warmwasserversorgung Dampfbetriebener Durchlauferhitzer | Einwegverfahren
LMG2 | Elektronische Sicherheitsabschaltung
Sicherheitszusatzausstattung für QuickHot
Eigenschaften/
Anwendungen
Eigenschaften
Produktübersicht
Es handelt sich um ein System, das die Zufuhr von Warmwasser aus dem LM15 erkennt und ein elektromagnetisches Dampfventil öffnet (separat erhältlich) und dieses Ventil schließt, wenn kein Warmwasser zugeführt wird.

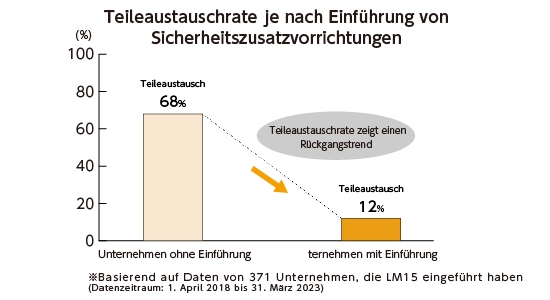

Sicherheitsorientierte Konstruktion
Die Konstruktion reduziert nicht nur die Belastung des Warmwasserbereiters, sondern verhindert auch den Rückfluss von Warmwasser im Falle eines Fehlers des Warmwasserbereiters. Das Produkt erkennt Unterbrechungen der Warmwasserzufuhr und schließt die Dampfzufuhr automatisch.
Konform mit dem JIS-Test der Auswirkungen auf die Wasserqualität
Typische Anwendungen
Begrenzung des anormalen Temperaturanstiegs und Verhinderung des Rückflusses von heißem Wasser in die Kaltwasserleitungen im Falle einer Fehlfunktion interner Komponenten von Warmwasserbereitern.
Abmessungen/
Gewicht
Abmessungen/Gewicht
| Abmessungen | Gewicht | |
| (kg) | ||
|
|
0,7 | |
| Abmessungen | Gewicht | |
| (kg) | ||
|
|
0,9 | |
Spezifikationen
| Modell | Nennspannung |
Spannungschwankungs- Toleranzbereich |
Betriebsspannung des elektromagnetischen Ventils |
Steuereingang |
| LMG2 |
100/200 V AC (50/60 Hz) geteilt |
85 - 110% der Nennspannung |
Entspricht Nennspannung (100 V AC/max. 1 A, 200 V AC/max. 0,5 A) |
Durchflussschalter |
| Steuerung |
Umgebungs- temperatur |
Umgebungs- feuchtigkeit im Betrieb |
Wasserdicht/ staubdicht |
Durchflussschalter- material |
|
Bei Steuer- eingang EIN Elektromagnetisches Ventil ausgang EIN |
-10 ℃ bis 55 ℃ | 45 bis 85 % RH | IP65-konform |
C3771 |
|
(keine Frostbildung oder Kondensation) |
| Richtung zum Installieren des Durchfluss Schalters |
Durchflussschalteranschluss |
Mindestdurchflussmenge des |
Mitgeliefertes |
||
| Unbeschränkt |
Eintrittsseite・Austrittsseite：Rc1/2 |
*5L/min |
je 2 m für Ausgang und Eingang (mit wasserdichtem |
je 2 m für Ausgang und Eingang (mit wasserdichtem
|
|
|
Von Angesicht 75mm |
Von Angesicht 3.0in |
||||
● Elektromagnetisches Ventil erforderlich (separat erhältlich)
● Elektromagnetische Dampfventile
Bei der Auswahl eines elektromagnetischen Ventils sollte ein Produkt gewählt werden, das folgenden Spezifikationen entspricht.
*Bei Verwendung mit dem Modell LH15-Ⅱ ist ebenfalls eine Mindestdurchflussmenge von 5 L/min erforderlich. Bitte beachten Sie, dass bei Unterschreitung dieser Durchflussmenge das Magnetventil nicht ordnungsgemäß arbeitet und die Warmwassertemperatur schwanken kann.
Für die Verwendung mit: Dampf Max. Betriebsdruck: 3 bar oder mehr Max. Betriebstemperatur: 143 ℃ oder mehr
Cv-Wert: 2,0 oder mehr Nennspannung: 100 VA oder weniger Betrieb: Ein bei eingeschalteter Stromversorgung
Einbaubeispiele
Zugehörige Produktmodelle zum Vergleich
Kondensatableiter DV1-10L
Abscheider H3 H5
Druckminderer RE1LM
● Vorsichtsmaßnahmen
* Bei Verwendung des Produkts für Warmwasser muss ein separates thermostatisches Mischventil (im Handel erhältlich) installiert werden, um Verbrühungen zu verhindern.
* Nicht für Duschen verwenden.
* Es wird nicht empfohlen, dieses Produkt zur direkten Trinkwasserversorgung zu verwenden.
* Nicht mit Vinylchloridrohren oder Rohren mit Auskleidung verwenden.
* Sicherstellen, dass die Druckdifferenz zwischen dem Dampfversorgungsdruck und dem Kondensatablass mindestens 0,3 bar beträgt. Wenn die Kondensatablassleitung mit Gegendruck beaufschlagt wird, verringert sich die maximale Warmwasserzufuhr.
* Der Betrieb des Warmwasserbereiters mit stark kieselsäure- oder kalkhaltigem Wasser hat den schnelleren Verschleiß der Hauptkomponenten zur Folge.
* Vor dem Betrieb ist eine Inspektion gemäß dem Verfahren im Dokument zur sicheren Verwendung von Warmwasserbereitern durchzuführen, das diesem Produkt beiliegt.
