Serie E | Kondensatableiter mit Glockenschwimmer
Kondensatableiter Serie E | Kondensatableiter mit Glockenschwimmer
ER120
1980 ausgezeichnet für hervorragende Energieeinsparung
Eigenschaften/
Anwendungen
Eigenschaften
Komplett geschlossen
Der doppelte Dampfabscheidemechanismus (Kanal mit U-Profil und Glockenschwimmer) sorgt für eine zuverlässige Dampfabscheidung und gewährleistet die Dichtigkeit des Kondensatableiters
Überragende Langlebigkeit

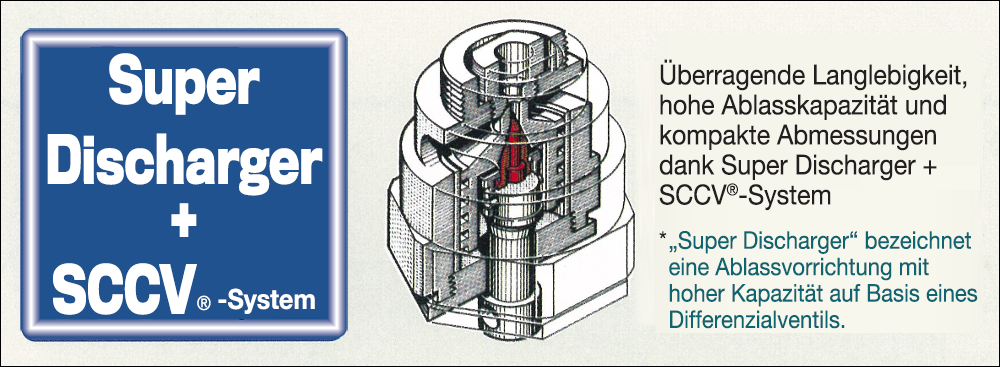

Das SCCV-Systemventil und der robuste Hebel, sowie die internen Komponenten aus Edelstahl sorgen für überragende Langlebigkeit des Kondensatableiters.
Kein Dampf- oder Lufteinschluss
Bei diesem Modell kommt es dank einer kleinen Entlüftungsöffnung im oberen Teil des Glockenschwimmers nicht zu Dampf- und Lufteinschlüssen
Kondensatrückgewinnung
Mit seiner hohen Gegendrucktoleranz eignet sich dieses Modell für die Kondensatrückführung bei einem Druck von bis zu 90 % des Eingangsdrucks.
Einfache Wartung
Dieses Modell kann auch eingebaut repariert werden und lässt sich so schnell und einfach warten.
* „SCCV-System“ ist die Abkürzung für „Self Closing and Centering Valve System“ (selbstschließendes und -zentrierendes Ventilsystem).
Typische Anwendungen
Geeignet für den Einsatz in einer Vielzahl von Bereichen wie der Agrarbranche, der Lebensmittelherstellung, der Färberei, der Reinigung und der Klimatisierung.
Abmessungen/
Gewicht
Abmessungen/Gewicht
| Nennweite | Abmessungen (mm) | Gewicht | |||
| L | H1 | H2 | W | (kg) | |
| 1 1/2” | 400 | 220 | 217 | 235 | 46,0 |
| 2” | |||||
| 2 1/2” | |||||
Spezifikationen
| Modell | Anschluss |
Max. Betriebsdruck |
Max. Differenzdruck |
Max. Betriebstemperatur |
Gehäusematerial | |
| Typ | Nennweite | (bar) | (bar) | (℃) | ||
| ER120-8 |
Flansch FF, RF* |
1 1/2” | 8 | 8 | 220 |
Grauguss |
| 2” | ||||||
| 2 1/2” | ||||||
| ER120-16 | 1 1/2” | 16 | 16 | |||
| 2” | ||||||
| 2 1/2” | ||||||
* Verfügbare Flanschnormen: ASME/JPI 150lb, 300lb, DIN PN16, JIS 10K, 16K, 20K (ASME/JPI 300lb nicht verfügbar für 2-1/2”)
Ableitungskapazität
Einbaubeispiele
Eigenschaften
Komplett geschlossen
Der doppelte Dampfabscheidemechanismus (Kanal mit U-Profil und Glockenschwimmer) sorgt für eine zuverlässige Dampfabscheidung und gewährleistet die Dichtigkeit des Kondensatableiters
Überragende Langlebigkeit
Das SCCV-Systemventil und der robuste Hebel, sowie die internen Komponenten aus Edelstahl sorgen für überragende Langlebigkeit des Kondensatableiters.
Kein Dampf- oder Lufteinschluss
Bei diesem Modell kommt es dank einer kleinen Entlüftungsöffnung im oberen Teil des Glockenschwimmers nicht zu Dampf- und Lufteinschlüssen
Kondensatrückgewinnung
Mit seiner hohen Gegendrucktoleranz eignet sich dieses Modell für die Kondensatrückführung bei einem Druck von bis zu 90 % des Eingangsdrucks.
Einfache Wartung
Dieses Modell kann auch eingebaut repariert werden und lässt sich so schnell und einfach warten.
* „SCCV-System“ ist die Abkürzung für „Self Closing and Centering Valve System“ (selbstschließendes und -zentrierendes Ventilsystem).
Typische Anwendungen
Geeignet für den Einsatz in einer Vielzahl von Bereichen wie der Agrarbranche, der Lebensmittelherstellung, der Färberei, der Reinigung und der Klimatisierung.
Abmessungen/Gewicht
| Nennweite | Abmessungen (mm) | Gewicht | |||
| L | H1 | H2 | W | (kg) | |
| 1 1/2” | 400 | 220 | 217 | 235 | 46,0 |
| 2” | |||||
| 2 1/2” | |||||
| Modell | Anschluss |
Max. Betriebsdruck |
Max. Differenzdruck |
Max. Betriebstemperatur |
Gehäusematerial | |
| Typ | Nennweite | (bar) | (bar) | (℃) | ||
| ER120-8 |
Flansch FF, RF* |
1 1/2” | 8 | 8 | 220 |
Grauguss |
| 2” | ||||||
| 2 1/2” | ||||||
| ER120-16 | 1 1/2” | 16 | 16 | |||
| 2” | ||||||
| 2 1/2” | ||||||
* Verfügbare Flanschnormen: ASME/JPI 150lb, 300lb, DIN PN16, JIS 10K, 16K, 20K (ASME/JPI 300lb nicht verfügbar für 2-1/2”)
