Serie E | Kondensatableiter mit Glockenschwimmer
Kondensatableiter Serie E | Kondensatableiter mit Glockenschwimmer
ER25
1980 ausgezeichnet für hervorragende Energieeinsparung
Eigenschaften/
Anwendungen
Merkmale/Anwendungen
Komplett geschlossen
Der doppelte Dampfabscheidemechanismus (Kanal mit U-Profil und Glockenschwimmer) sorgt für eine zuverlässige Dampfabscheidung und gewährleistet die Dichtigkeit des Kondensatableiters.
Überragende Langlebigkeit
This trap features an SCCV System, which is very resilient to vibration. The material quality, thickness, width, and other aspects of the lever and pins have also been enhanced to increase strength and offer superb durability. Dies ist ein von Miyawaki entwickelter Mechanismus zur Erhöhung der Ventillebensdauer.Das sanfte Schließen erhöht die Lebensdauer.
Kein Dampf- oder Lufteinschluss
Bei diesem Modell kommt es dank einer kleinen Entlüftungsöffnung im oberen Teil des Glockenschwimmers nicht zu Dampf- und Lufteinschlüssen.
Kondensatrückgewinnung
Mit seiner hohen Gegendrucktoleranz eignet sich dieses Modell für die Kondensatrückführung bei einem Druck von bis zu 90 % des Eingangsdrucks.
Einfache Wartung
Dieses Modell kann auch eingebaut repariert werden und lässt sich so schnell und einfach warten.
* „SCCV-System“ ist die Abkürzung für „Self Closing and Centering Valve System“ (selbstschließendes und -zentrierendes Ventilsystem).
Typische Anwendungen
Geeignet für den Einsatz in einer Vielzahl von Bereichen wie der Agrarbranche, der Lebensmittelherstellung, der Färberei, der Reinigung und der Klimatisierung.
Abmessungen/
Gewicht
Abmessungen/Gewicht
| Nennweite | Flanschnormen | Abmessungen (mm) | Gewicht | ||||
| Ｌ | Ｈ1 | H2 | H3 | W | (kg) | ||
|
1/2” |
JIS(RF) 10K,20K,30K,40K |
340 |
210 |
180 | 345 | 248 |
51,0 |
|
ASME/JPI(RF) 150lb,300lb |
|||||||
|
ASME/JPI(RF) 600lb |
345 | ||||||
|
ASME/JPI(RJ) 300lb,600lb |
|||||||
|
JIS(RF) 63K |
380 | 58,0 | |||||
|
ASME/JPI(RF) 900lb |
|||||||
|
ASME/JPI(RJ) 900lb,1500lb |
51,0 | ||||||
| 1 1/4” 1 1/2” 2” |
JIS(RF) 10K,20K,30K,40K |
380 | 58,0 | ||||
|
ASME/JPI(RF) 150lb,300lb,600lb |
|||||||
|
ASME/JPI(RJ) 300lb,600lb |
|||||||
|
JIS(RF) 63K |
400 | ||||||
|
ASME/JPI(RF,RJ) 900lb |
|||||||
|
ASME/JPI(RJ) 1500lb |
|||||||
| Nennweite | Flanschnormen | Abmessungen (mm) | Gewicht | |||
| L | H1 | H2 | H3 | (kg) | ||
| DN15-25 | DIN PN40 | 340 | 210 | 180 | 345 | 51,0 |
|
DIN PN63/ PN100 (DN15/DN20) |
345 | |||||
|
DIN PN63/PN100 (DN25) |
380 | |||||
| DN32-50 |
DIN PN40/PN63/PN100 |
400 | 58,0 | |||
* Kundenspezifische Abmessungen auf Anfrage.
* Wenden Sie sich an MIYAWAKI, wenn Sie weitere Informationen wünschen.
Schweißmuffe
| Nennweite | Abmessungen (mm) | Gewicht | ||||
| Ｌ | Ｈ1 | H2 | H3 | W | (kg) | |
| 1/2” 3/4” 1” 1 1/4” 1 1/2” |
|
210 | 180 | 345 | 248 | 48,0 |
| 2” | 380 | 49,0 | ||||
Spezifikationen
| Modell | Anschluss |
Max. Betriebsdruck |
Max. Differenzdruck |
Max. Betriebstemperatur |
Gehäusematerial | |
| Typ | Nennweite | (bar) | (bar) | (℃) | ||
| ER25-25 |
Flansch RF,RJ
|
1/2” | 25 | 25 | 425 |
Stahlguss WCB |
| 3/4” | ||||||
| 1” | ||||||
| 1 1/4” | ||||||
| 1 1/2” | ||||||
| 2” | ||||||
| ER25-45 | 1/2” |
44 |
44 | |||
| 3/4” | ||||||
| 1” | ||||||
| 1 1/4” | ||||||
| 1 1/2” | ||||||
| 2” | ||||||
| ER25-65 | 1/2” | 64 | 64 | |||
| 3/4” | ||||||
| 1” | ||||||
| 1 1/4” | ||||||
| 1 1/2” | ||||||
| 2” | ||||||
| ER25W-25 |
Schweißmuffe SW |
1/2” | 25 | 25 |
425 |
Stahlguss WCB |
| 3/4” | ||||||
| 1” | ||||||
| 1 1/4” | ||||||
| 1 1/2” | ||||||
| 2” | ||||||
| ER25W-45 | 1/2” | 44 | 44 | |||
| 3/4” | ||||||
| 1” | ||||||
| 1 1/4” | ||||||
| 1 1/2” | ||||||
| 2” | ||||||
| ER25W-65 | 1/2” | 64 | 64 | |||
| 3/4” | ||||||
| 1” | ||||||
| 1 1/4” | ||||||
| 1 1/2” | ||||||
| 2” | ||||||
* Verfügbare Flanschnormen: ASME/JPI, DIN, JIS
* Kundenspezifische Abmessungen auf Anfrage.
* Wenden Sie sich an MIYAWAKI, wenn Sie weitere Informationen wünschen.

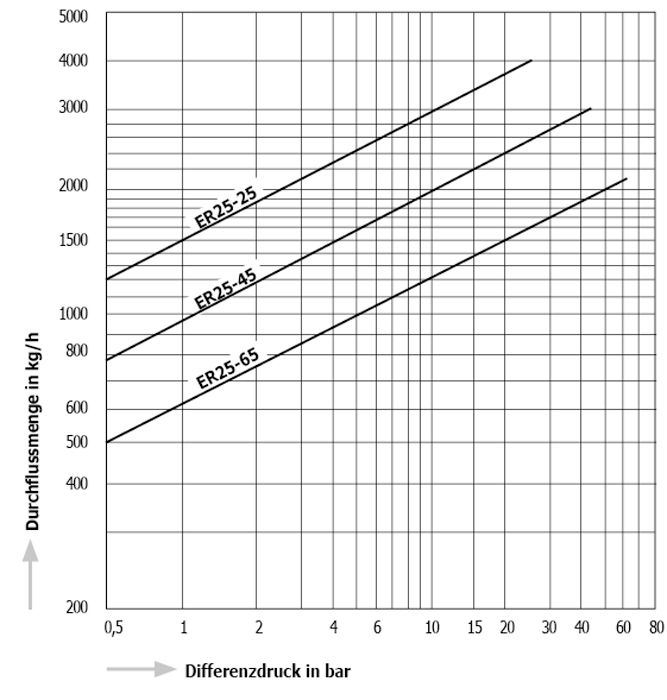

Ableitungskapazität
