Serie E | Kondensatableiter mit Glockenschwimmer

Kondensatableiter Serie E | Kondensatableiter mit Glockenschwimmer　ES8N

Kondensatableiter Serie E | Kondensatableiter mit Glockenschwimmer

ES8N

  • SCCV-System
  • Edelstahl
  • Geeignet für Kondensat-
    rückspeisung
  • Horizontaler Einbau
  • Vertikaler Einbau
  • Bypass-Funktion
  • Automatische Entlüftung

    1978 ausgezeichnet für hervorragende Energieeinsparung

    Kondensatableiter Serie E | Kondensatableiter mit Glockenschwimmer　ES8N

    Eigenschaften/
    Anwendungen

    Eigenschaften

    • Kein Kondensatstau auf der Primärseite

      Die je nach Kondensatmenge periodische oder kontinuierliche Kondensatableitung sorgt dafür, dass sich das Kondensat nicht auf der Primärseite staut.

    • Überragende Langlebigkeit

      Das SCCV-Systemventil und der robuste Hebel, sowie die internen Komponenten aus Edelstahl sorgen für überragende Langlebigkeit des Kondensatableiters.

    • Einfache Wartung

      Dieses Modell kann auch eingebaut repariert werden und lässt sich so schnell und einfach warten.

    • Kondensatrückgewinnung

      Mit seiner hohen Gegendrucktoleranz eignet sich dieses Modell für die Kondensatrückführung bei einem Druck von bis zu 90 % des Eingangsdrucks.

    • Komplett geschlossen

      Der doppelte Dampfabscheidemechanismus (Kanal mit U-Profil und Glockenschwimmer) sorgt für eine zuverlässige Dampfabscheidung und gewährleistet die Dichtigkeit des Kondensatableiters.

    • Kein Dampf- oder Lufteinschluss

      Bei diesem Modell kommt es dank einer kleinen Entlüftungsöffnung im oberen Teil des Glockenschwimmers nicht zu Dampf- und Lufteinschlüssen.

    SCCV_color_big_DE

    * „SCCV-System“ ist die Abkürzung für „Self Closing and Centering Valve System“ (selbstschließendes und -zentrierendes Ventilsystem).

    Ableitungskapazität

    Geeignet für eine breite Palette von Anwendungen, einschließlich Industrieanlagen, Lebensmittel und Getränke, Färberei und Reinigung.

    Abmessungen/
    Gewicht

    Abmessungen/Gewicht

    Gewindemuffe


    Nennweite

    		 Abmessungen (mm) Gewicht
    L H1 H2 W (kg)
    1/2" 130

    73

    		 90 100 3,7
    3/4"
    1" 135 3,9





    Flansch




    Nennweite Abmessungen (mm) Gewicht
    L H1 H2 W (kg)
    1/2” 175 73 90 100 5,3
    3/4” 195 68 95 5,7
    1” 215 6,8

    Spezifikationen/
    Option

    Modell Anschluss Max.
    Betriebsdruck    		 Max.
    Differenzdruck    		 Max.
    Betriebstemperatur    		 Gehäusematerial
    Typ Nennweite (bar) (bar) (℃)
    ES8N-5

     Gewindemuffe
     Rc, NPT

    		 1/2” 5 5 350 Sphäroguss
    FCD450
    3/4”
    1”
    ES8N-8 1/2” 8 8
    3/4”
    1”
    ES8N-16 1/2” 16 16
    3/4”
    1”
    ES8NF-5 Flansch
    FF, RF*    		 1/2” 5 5
    3/4”
    1”
    ES8NF-8 1/2” 8 8
    1/2"
    3/4”
    1”
    ES8NF-16 1/2” 16 16
    3/4”
    1”

    * Verfügbare Flanschnormen: ASME/JPI 150lb, 300lb, DIN PN16, JIS 10K, 16K, 20K

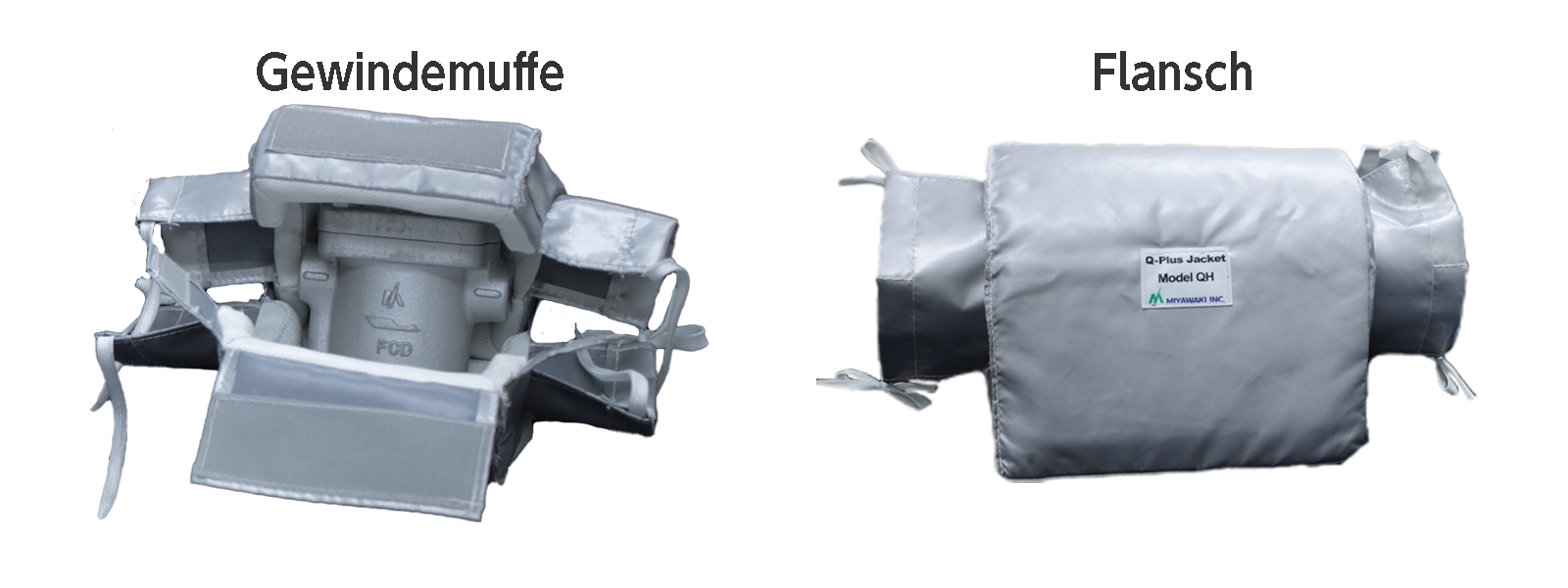

    Option (Isolierabdeckung für ES8N)

    Wir empfehlen den gemeinsamen Kauf mit dem Hauptgerät.




    ・Hohe Wärmedämmleistung für Energieeinsparungen

    ・Langlebiges, wiederverwendbares Design mit einfacher Montage und Demontage





    ■ Energieeinsparung pro Isolierabdeckung



    ・Q-plus QAG25S-T ES8N(25A)
    Jährliche Dampfeinsparung：1.830kg/ Jahr pro Stück

    CO₂-Emissionsreduzierung：310kg-CO2/ ​​Jahr pro Stück



    ・Q-plus QAG25S-T ES8NF(25A)
    Jährliche Dampfeinsparung：3.260kg/ Jahr pro Stück

    CO₂-Emissionsreduzierung：553kg-CO2/ Jahr pro Stück

    *Bedingungen

    Dampfdruck：1,00MPaG
    Umgebungstemperatur：15℃
    Betriebszeit：24 Std./Tag
    Betriebstage pro Jahr：330 Tage

    Brennstoff：Erdgas (Stadtgas)





    ※Ausführliche Informationen zu Merkmalen und technischen Daten finden Sie bei der Isolierabdeckung der Serie QH/QAG.

    Ableitungskapazität


    Einbaubeispiele



    ● Aus Gründen der Übersicht werden Umgehungsleitungen, Ventile und weitere Komponenten nicht dargestellt.
    ● Zur Kondensatrückgewinnung ein Rückschlagventil (CV-Modell) und ein Absperrventil an der Austrittsseite des Kondensatableiters anbringen.

    Eigenschaften

    • Kein Kondensatstau auf der Primärseite

      Die je nach Kondensatmenge periodische oder kontinuierliche Kondensatableitung sorgt dafür, dass sich das Kondensat nicht auf der Primärseite staut.

    • Überragende Langlebigkeit

      Das SCCV-Systemventil und der robuste Hebel, sowie die internen Komponenten aus Edelstahl sorgen für überragende Langlebigkeit des Kondensatableiters.

    • Einfache Wartung

      Dieses Modell kann auch eingebaut repariert werden und lässt sich so schnell und einfach warten.

    • Kondensatrückgewinnung

      Mit seiner hohen Gegendrucktoleranz eignet sich dieses Modell für die Kondensatrückführung bei einem Druck von bis zu 90 % des Eingangsdrucks.

    • Komplett geschlossen

      Der doppelte Dampfabscheidemechanismus (Kanal mit U-Profil und Glockenschwimmer) sorgt für eine zuverlässige Dampfabscheidung und gewährleistet die Dichtigkeit des Kondensatableiters.

    • Kein Dampf- oder Lufteinschluss

      Bei diesem Modell kommt es dank einer kleinen Entlüftungsöffnung im oberen Teil des Glockenschwimmers nicht zu Dampf- und Lufteinschlüssen.

    SCCV_color_big_DE

    * „SCCV-System“ ist die Abkürzung für „Self Closing and Centering Valve System“ (selbstschließendes und -zentrierendes Ventilsystem).

    Ableitungskapazität

    Geeignet für eine breite Palette von Anwendungen, einschließlich Industrieanlagen, Lebensmittel und Getränke, Färberei und Reinigung.

    Abmessungen/Gewicht

    Gewindemuffe


    Nennweite

    		 Abmessungen (mm) Gewicht
    L H1 H2 W (kg)
    1/2" 130

    73

    		 90 100 3,7
    3/4"
    1" 135 3,9





    Flansch




    Nennweite Abmessungen (mm) Gewicht
    L H1 H2 W (kg)
    1/2” 175 73 90 100 5,3
    3/4” 195 68 95 5,7
    1” 215 6,8
    Modell Anschluss Max.
    Betriebsdruck    		 Max.
    Differenzdruck    		 Max.
    Betriebstemperatur    		 Gehäusematerial
    Typ Nennweite (bar) (bar) (℃)
    ES8N-5

     Gewindemuffe
     Rc, NPT

    		 1/2” 5 5 350 Sphäroguss
    FCD450
    3/4”
    1”
    ES8N-8 1/2” 8 8
    3/4”
    1”
    ES8N-16 1/2” 16 16
    3/4”
    1”
    ES8NF-5 Flansch
    FF, RF*    		 1/2” 5 5
    3/4”
    1”
    ES8NF-8 1/2” 8 8
    1/2"
    3/4”
    1”
    ES8NF-16 1/2” 16 16
    3/4”
    1”

    * Verfügbare Flanschnormen: ASME/JPI 150lb, 300lb, DIN PN16, JIS 10K, 16K, 20K

    Option (Isolierabdeckung für ES8N)

    Wir empfehlen den gemeinsamen Kauf mit dem Hauptgerät.




    ・Hohe Wärmedämmleistung für Energieeinsparungen

    ・Langlebiges, wiederverwendbares Design mit einfacher Montage und Demontage





    ■ Energieeinsparung pro Isolierabdeckung



    ・Q-plus QAG25S-T ES8N(25A)
    Jährliche Dampfeinsparung：1.830kg/ Jahr pro Stück

    CO₂-Emissionsreduzierung：310kg-CO2/ ​​Jahr pro Stück



    ・Q-plus QAG25S-T ES8NF(25A)
    Jährliche Dampfeinsparung：3.260kg/ Jahr pro Stück

    CO₂-Emissionsreduzierung：553kg-CO2/ Jahr pro Stück

    *Bedingungen

    Dampfdruck：1,00MPaG
    Umgebungstemperatur：15℃
    Betriebszeit：24 Std./Tag
    Betriebstage pro Jahr：330 Tage

    Brennstoff：Erdgas (Stadtgas)





    ※Ausführliche Informationen zu Merkmalen und technischen Daten finden Sie bei der Isolierabdeckung der Serie QH/QAG.



    ● Aus Gründen der Übersicht werden Umgehungsleitungen, Ventile und weitere Komponenten nicht dargestellt.
    ● Zur Kondensatrückgewinnung ein Rückschlagventil (CV-Modell) und ein Absperrventil an der Austrittsseite des Kondensatableiters anbringen.
