Serie G | Kondensatableiter mit Kugelschwimmer
Kondensatableiter Serie G | Kondensatableiter mit Kugelschwimmer
GC1V
Eigenschaften/
Anwendungen
Merkmale
Kein Kondensatstau auf der Primärseite (kontinuierliche Kondensatableitung durch selbstregulierten Ventilöffnungsgrad)
Der Schwimm-Mechanismus leitet das Kondensat unverzüglich und bei Sättigungstemperatur ab und verhindert so, dass sich das Kondensat auf der Primärseite ansammelt. Ideal für Anwendungen, bei denen sich kein Kondensatstau bilden darf.
Hervorragende Dichtungsleistung
Erzielt eine hohe Dichtleistung und reduziert den Dampfverlust durch einen präzisionspolierten Schwimmer. Der Schwimmer wird speziell gefertigt, um die höchsten Anforderungen an Formgenauigkeit und Oberflächentoleranz zu erfüllen. In Kombination mit dem besonders geläppten Ventil bietet MIYAWAKI eines der dichtesten Designs für Kondensatableiter mit freischwimmender Kugel auf dem Markt.
Automatisches Entlüften (durch eingebautes Bimetall)
Kompakte Bauweise
Kompakte Bauweise
Die hebelfreie Konstruktion besteht aus weniger Bauteilen und reduziert somit die Gefahr von Defekten und den damit verbundenen Wartungs- und Inspektionsaufwand.
Edelstahl
Mit Ausnahme des Bimetalls sind alle Komponenten aus korrosionsbeständigem Edelstahl gefertigt, der auch bei Kontakt mit aggressiven Dampfzusätzen eine hohe Beständigkeit aufweist.
Typische Anwendungen
Geeignet für Dampfhauptleitungen, Dampfbegleitheizungen und andere vergleichbare Anwendungen.
Abmessungen/
Gewicht
Abmessungen/Gewicht
Gewindemuffe
| Nennweite | Abmessungen (mm) | Gewicht | ||
| L | W | W1 | (kg) | |
| 1/2” | 127 | 86 | 53 | 1,8 |
| 3/4” | 136 | 1,9 | ||
| 1” | 140 | 51 | 2,0 | |
Flansch
| Abmessungen (mm) | Gewicht (kg) | |||||||
| L | W | W1 | ASME/JPI (RF) | DIN | JIS (FF) | JIS (RF) | ||
| 150lb | 300lb | PN40 | 10K,16K | 20K | ||||
| 1/2" | 175 | 86 | 53 | 2,9 | 3,3 | 3,3 | 3,3 | 3,5 |
| 3/4" | 195 | 3,5 | 4,5 | 4,5 | 3,8 | 4,0 | ||
| 1" | 215 | 4,2 | 5,3 | 5,3 | 5,0 | 5,3 | ||
Schweißmuffe
| Nennweite | Abmessungen (mm) | Gewicht | |||||
| L | W | W1 | D | C | h | (kg) | |
| 1/2” | 127 | 86 | 53 | 36 | 22,2 | 15 | 1,8 |
| 3/4” | 136 | 41 | 27,7 | 1,9 | |||
| 1” | 140 | 51 | 50 | 34,5 |
2,0 |
||
Spezifikationen
| Modell | Anschluss | Max. Betriebsdruck |
Max. Differenzdruck |
Max. Betriebsdruck | Gehäusematerial | |
| Typ | Nennweite | (bar) |
(bar) |
(℃) | ||
| GC1V-10 | Gewindemuffe Rc, NPT |
1/2” | 10 | 10 | 350 |
Edelstahlguss SCS13A/CF8 |
| 3/4” | ||||||
| 1” | ||||||
| GC1V-16 | 1/2” | 16 | 16 | |||
| 3/4” | ||||||
| 1” | ||||||
| GC1V-21 | 1/2” | 21 | 21 | |||
| 3/4” | ||||||
| 1” | ||||||
| GC1V-10F |
Flansch FF,RF |
1/2” | 10 | 10 | ||
| 3/4” | ||||||
| 1” | ||||||
| GC1V-16F | 1/2” | 16 | 16 | |||
| 3/4” | ||||||
| 1” | ||||||
| GC1V-21F | 1/2” | 21 | 21 | |||
| 3/4” | ||||||
| 1” | ||||||
| GC1V-10W |
Schweißmuffe SM |
1/2” | 10 | 10 | ||
| 3/4” | ||||||
| 1” | ||||||
| GC1V-16W | 1/2” | 16 | 16 | |||
| 3/4” | ||||||
| 1” | ||||||
| GC1V-21W | 1/2” | 21 | 21 | |||
| 3/4” | ||||||
| 1” | ||||||
● Max. zulässiger Druck (PMA): 21 bar PMA ist der Auslegungsdruck von druckfesten Teilen (Gehäuse).
● Max. zulässige Temperatur (TMA): 350 ℃ TMA ist die Auslegungstemperatur von druckfesten Teilen (Gehäuse).
● Min. Betriebsdifferenzdruck (⊿PMN): 0,1 bar ⊿PMN ist der minimale Betriebsdifferenzdruck zwischen dem Ein- und Auslass des Kondensatableiters.
* Verfügbare Flanschnormen: ASME/JPI, DIN, JIS

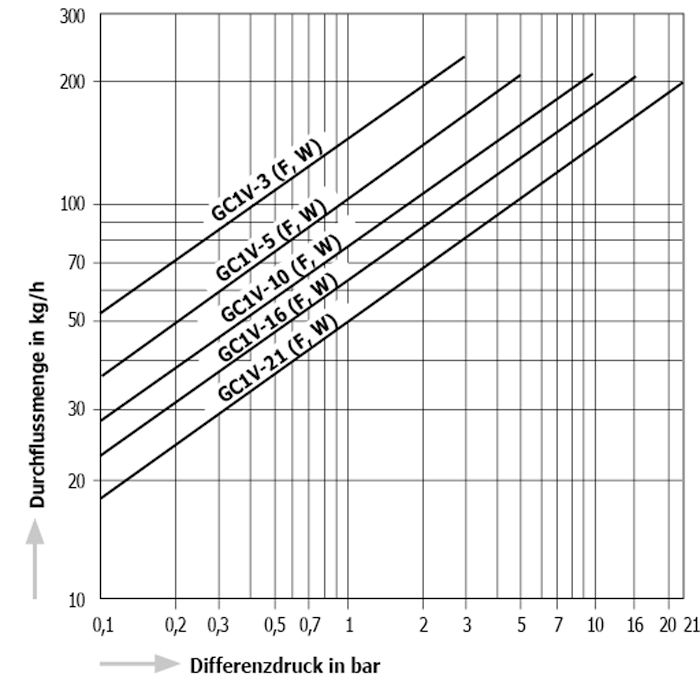

Ableitungskapazität
Einbaubeispiele
GC1 Horizontaler Einbau
GC1V Vertikaler Einbau
