LMG2 | Elektryczny zabezpieczający system odcinający
Dodatkowe urządzenie zabezpieczające do QuickHot
Funkcje/zastosowania
Cechy produktu
Informacje o produkcie
Produkt systemowy, który wykrywa ciepłą wodę dostarczaną z urządzenia LM15 i LH15, otwiera zawór elektromagnetyczny pary (dostępny na rynku) oraz zamyka ten zawór, gdy ciepła woda nie jest dostarczana.

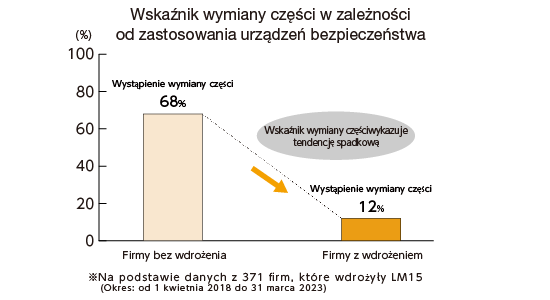

Skonstruowany z myślą o bezpieczeństwie
Oprócz zmniejszenia obciążenia korpusu podgrzewacza wody konstrukcja zapobiega również cofaniu się ciepłej wody w przypadku awarii podgrzewacza wody. Wstrzymanie dopływu ciepłej wody jest wykrywane, a dopływ pary odcinany automatycznie.
Pozytywny wynik próby wpływu na jakość wody, która spełnia wymagania japońskich norm przemysłowych
Typowe zastosowania
Zmniejszenie nieprawidłowego wzrostu temperatury i zapobieganie cofaniu się gorącej wody do przewodów zimnej wody w przypadku usterki wewnętrznego komponentu w podgrzewaczu wody.
Wymiary
Wymiary/masa
| Wymiary (mm) |
Masa | |||
| (kg) | (lb) | |||
| Patrz wyżej | 0,7 | 1.5 | ||
| Wymiary (mm) |
Masa | ||
| (kg) | (lb) | ||
|
|
0,9 | 2.0 | |
Parametry techniczne
| Model | Napięcie znamionowe |
Zakres tolerancji wahań napięcia |
Napięcie zasilania zaworu elektromagnetycznego |
Wejście sterowania |
| LMG2 |
AC100/200V (50/60Hz) wspólne |
85 - 110% napięcia znamionowego |
Zgodnie z napięciem znamionowym maks. 100 V AC 1 A, maks. 200 V AC 0,5 A |
Przełącznik przepływu |
| Zakres ciśnienia sterującego |
Parametry środowiska: – temperatura |
Parametry środowiska: robocza |
Wodoszczelny/ pyłoszczelny |
Przełącznik przepływu korpusu |
|
|
Gdy wejście sterujące jest włączone Napięcie zasilania elektromagnetycznego jest włączone |
-10℃~55℃ | 14℉~131℉ | 45~85% wilgotności względnej | Odpowiednik IP65 |
C3771 |
|
(Nie może występować szron ani kondensacja). |
|||||
| Kierunek instalacji przełącznika przepływu | Przyłącze przełącznika przepływu | Minimalny przepływ przełącznika przepływu |
Przewód w zestawie | ||
| Nieograniczony |
Strona ssawna・ strona tłoczna Rc1/2 |
*5ℓ/min |
2 m do każdego zasilacza, wejścia i wyjścia (ze złączem wodoszczelnym) |
78,74 in każdy do zasilacza, wejścia i wyjścia (ze złączem wodoszczelnym) |
|
|
Twarzą w twarz: 75mm |
Twarzą w twarz: 3.0in |
||||
● Konieczny zawór elektromagnetyczny (dostępny oddzielnie)
● Zawory elektromagnetyczne do pary
Przy wyborze zaworu elektromagnetycznego wybrać produkt zgodny z poniższą specyfikacją.
*Podczas używania z modelem LH15-Ⅱ wymagany jest również minimalny przepływ 5ℓ/min dla modelu LH15-Ⅱ. Należy pamiętać, że spadek poniżej tej wartości może spowodować nieprawidłowe działanie zaworu elektromagnetycznego i wahania temperatury ciepłej wody.
Do stosowania w następujących warunkach: Maksymalne ciśnienie robocze pary: 0,3 MPa (43,5 psig) lub więcej Maksymalna temperatura robocza: 143℃ (289℉) lub więcej
Wartość Cv: 2,0 lub więcej Napięcie znamionowe: 100 VA lub mniej Działanie: włączone po włączeniu zasilania
Przykłady montażu
Produkty powiązane – modele wskazane w celach informacyjnych
Odwadniacze DV1-10L
Separator H3 H5
Zawory redukcyjne ciśnienia RE1LM
● Środki ostrożności
* Jeżeli sposób użytkowania produktu wiąże się z fizycznym kontaktem z gorącą wodą, należy osobno zamontować termostatyczny zawór mieszający (dostępny na rynku), aby zapobiec oparzeniom.
* Nie stosować do systemów prysznicowych.
* Nie zaleca się, aby woda dostarczana przy użyciu tego produktu była bezpośrednio wykorzystywana jako woda pitna.
* Nie używać z rurami z chlorku winylu ani rurami z wykładziną.
* Upewnić się, że różnica ciśnień między ciśnieniem zasilania pary a częścią odprowadzającą kondensat wynosi co najmniej 0,03 MPa (4,4 psig). Jeżeli do rury odprowadzającej kondensat zostanie zastosowane ciśnienie wsteczne, maksymalne natężenie zaopatrzenia w wodę ciepłą spada.
* Jeśli woda dostarczana do urządzenia z wodą ciepłą zawiera dużo krzemionki lub wapnia, może to spowodować szybsze pogorszenie wydajności głównych elementów.
* Przed użyciem należy przeprowadzić kontrolę zgodnie z procedurą opisaną w dokumencie „Bezpieczne użytkowanie podgrzewaczy wody” dołączonym do tego produktu.
