Seria E | Odwadniacze dzwonowe
Odwadniacze pary Seria E | Odwadniacze dzwonowe
ER110
1980 – nagroda za doskonałość w oszczędzaniu energii
Funkcje/zastosowania
Cechy produktu
Całkowita szczelność pary
Podwójny mechanizm oddzielenia pary (zamontowany z kanałem w kształcie litery U i korpusem w kształcie dzwonu) zapewnia niezawodne oddzielenie pary i szczelność odwadniacza.
Wyjątkowa trwałość
Wyjątkowa trwałość dzięki zaworowi SCCV i solidnej dźwigni, a także wewnętrznym elementom ze stali nierdzewnej.
Brak blokowania się pary i powietrza
Model ten jest wolny od blokowania się pary i powietrza dzięki małemu otworowi odpowietrzającemu w górnej części dzwonu (odprowadza gorące powietrze i nieskraplające się gazy).
Odzyskiwanie kondensatu
Dzięki wysokiej tolerancji przeciwciśnienia model ten umożliwia odzyskiwanie kondensatu przy ciśnieniu o wartości do 90% ciśnienia wlotowego.
Łatwa konserwacja
Aby zapewnić szybką i łatwą konserwację, ten model można naprawiać bezpośrednio w instalacji.
*System SCCV (skrót od Self Closing and Centering Valve) to zawór samozamykający i centrujący.
Typowe zastosowania
Odpowiednie do stosowania w wielu różnych branżach, między innymi w zakładach przemysłowych, przy produkcji żywności, a także w urządzeniach do farbowania i czyszczenia oraz urządzeniach klimatyzacyjnych.
Wymiary/masa
Wymiary/masa
| Rozmiar | Wymiary (mm) | Wymiarys (in) | Masa | |||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | |
| 1/2” | 254 | 200 | 140 | 120 | 10 | 7.9 | 5.5 | 4.7 | 16,1 | 35.5 |
| 3/4” | ||||||||||
| 1” | ||||||||||
| 1 1/4” | 280 | 210 | 130 | 11.0 | 8.3 | 5.1 | 18,1 | 39.9 | ||
| 1 1/2” | ||||||||||
| 2” | ||||||||||
Parametry techniczne
| Model | Przyłącze |
Maks. ciśnienie robocze |
Maks. robocza różnica ciśnień |
Maks. temperatura robocza |
Materiał korpusu | ||||
| Typ | Wielkość | (MPa) | (psig) | (MPa) | (psig) | (℃) | (℉) | ||
| ER110-5 |
Kołnierzowe FF,RF* |
1/2” | 0,5 | 73 | 0,5 | 73 | 220 | 428 |
Żeliwo FC250 |
| 3/4” | |||||||||
| 1” | |||||||||
| 1 1/4” | |||||||||
| 1 1/2” | |||||||||
| 2” | |||||||||
| ER110-12 | 1/2” | 1,2 | 174 | 1,2 | 174 | ||||
| 3/4” | |||||||||
| 1” | |||||||||
| 1 1/4” | |||||||||
| 1 1/2” | |||||||||
| 2” | |||||||||
*Dostępne normy kołnierzy:ASME/JPI 150lb, 300lb, DIN PN16, JIS 10K, 16K, 20K
Wydajność

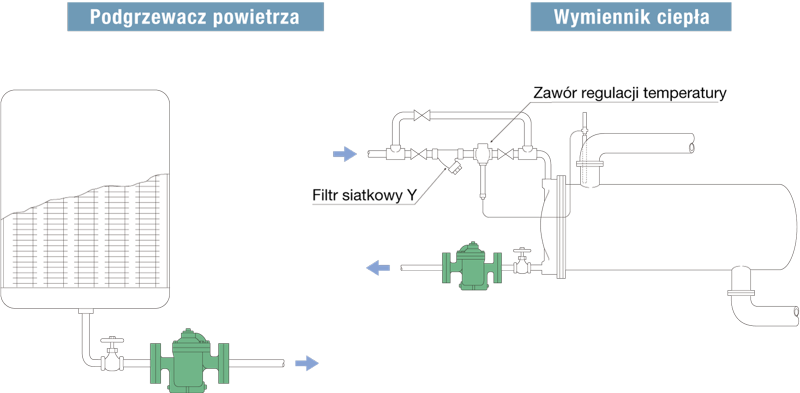

Przykłady montażu
Cechy produktu
Całkowita szczelność pary
Podwójny mechanizm oddzielenia pary (zamontowany z kanałem w kształcie litery U i korpusem w kształcie dzwonu) zapewnia niezawodne oddzielenie pary i szczelność odwadniacza.
Wyjątkowa trwałość
Wyjątkowa trwałość dzięki zaworowi SCCV i solidnej dźwigni, a także wewnętrznym elementom ze stali nierdzewnej.
Brak blokowania się pary i powietrza
Model ten jest wolny od blokowania się pary i powietrza dzięki małemu otworowi odpowietrzającemu w górnej części dzwonu (odprowadza gorące powietrze i nieskraplające się gazy).
Odzyskiwanie kondensatu
Dzięki wysokiej tolerancji przeciwciśnienia model ten umożliwia odzyskiwanie kondensatu przy ciśnieniu o wartości do 90% ciśnienia wlotowego.
Łatwa konserwacja
Aby zapewnić szybką i łatwą konserwację, ten model można naprawiać bezpośrednio w instalacji.
*System SCCV (skrót od Self Closing and Centering Valve) to zawór samozamykający i centrujący.
Typowe zastosowania
Odpowiednie do stosowania w wielu różnych branżach, między innymi w zakładach przemysłowych, przy produkcji żywności, a także w urządzeniach do farbowania i czyszczenia oraz urządzeniach klimatyzacyjnych.
Wymiary/masa
| Rozmiar | Wymiary (mm) | Wymiarys (in) | Masa | |||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | |
| 1/2” | 254 | 200 | 140 | 120 | 10 | 7.9 | 5.5 | 4.7 | 16,1 | 35.5 |
| 3/4” | ||||||||||
| 1” | ||||||||||
| 1 1/4” | 280 | 210 | 130 | 11.0 | 8.3 | 5.1 | 18,1 | 39.9 | ||
| 1 1/2” | ||||||||||
| 2” | ||||||||||
| Model | Przyłącze |
Maks. ciśnienie robocze |
Maks. robocza różnica ciśnień |
Maks. temperatura robocza |
Materiał korpusu | ||||
| Typ | Wielkość | (MPa) | (psig) | (MPa) | (psig) | (℃) | (℉) | ||
| ER110-5 |
Kołnierzowe FF,RF* |
1/2” | 0,5 | 73 | 0,5 | 73 | 220 | 428 |
Żeliwo FC250 |
| 3/4” | |||||||||
| 1” | |||||||||
| 1 1/4” | |||||||||
| 1 1/2” | |||||||||
| 2” | |||||||||
| ER110-12 | 1/2” | 1,2 | 174 | 1,2 | 174 | ||||
| 3/4” | |||||||||
| 1” | |||||||||
| 1 1/4” | |||||||||
| 1 1/2” | |||||||||
| 2” | |||||||||
*Dostępne normy kołnierzy:ASME/JPI 150lb, 300lb, DIN PN16, JIS 10K, 16K, 20K
