Seria S | Termodynamiczne odwadniacze dyskowe
Odwadniacze pary Seria S | Termodynamiczne odwadniacze dyskowe
SC31
Dostępne są również modele radzące sobie z blokowaniem się pary.
Funkcje/zastosowania
Cechy produktu
Kompaktowa i ekonomiczna konstrukcja
Niewielki, prosty mechanizm z małą liczbą ruchomych elementów.
Łatwa konserwacja
Minimalna liczba ruchomych części i łatwy dostęp w instalacji zapewniają łatwą i szybką konserwację.
Specjalna konstrukcja zapobiegająca blokowaniu się pary
Aby uniknąć przypadków blokowania się pary, firma Miyawaki oferuje specjalne modele radzące sobie z blokowaniem się pary.
Elastyczność montażu
Produkt można montować poziomo lub pionowo.
Wyjątkowa trwałość
Korpus produktu wykonany jest ze stali nierdzewnej, dzięki czemu jest trwały i odporny na korozję, nawet w przypadku obecności agresywnych substancji.
Automatyczny spust i odpowietrznik
Dzięki bimetalowemu pierścieniowi odwadniacz płynnie odprowadza początkowe powietrze i zimny kondensat. (Mechanizm automatycznego spustu)
Dopasowana konstrukcja
Możliwa jest produkcja elementu o niestandardowych wymiarach długości zabudowy.
Typowe zastosowania
Suitable for F&B devices, cleaning devices, steam main lines, small heat exchangers, and other such applications.
Wymiary/masa
Wymiary/masa
Gwintowane
| Wielkość | Wymiary (mm) | Wymiary (in) | Masa | |||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | |
| 1/2” | 78 | 55 | 59 | 61 | 3.1 | 2.2 | 2.3 | 2.4 | 1,0 | 2.2 |
| 3/4” | 90 | 61 | 3.5 | 2.4 | 1,3 | 2.9 | ||||
| 1” | 95 | 3.7 | 1,2 | 2.6 | ||||||
*W celu uzyskania dodatkowych informacji prosimy o kontakt z firmą MIYAWAKI.
Kołnierzowe
| Przyłącza | Wielkość | Wymiary (mm) | Wymiary (in) | Masa | |||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | ||
| JIS, ASME | 1/2” | 143 | 61 | 59 | 61 | 5.6 | 2.4 | 2.3 | 2.4 | 2,7 | 6.0 |
| 3/4” | 155 | 6.1 | 3,9 | 8.6 | |||||||
| 1” | 175 | 6.9 | 4,7 | 10.4 | |||||||
| 1 1/4" | 185 | 7.3 | Tabela 1 | ||||||||
| 1 1/2" | |||||||||||
| 2" | 195 | 7.7 | |||||||||
| DIN | DN15 | 150 | 61 | 59 | 61 | 5.9 | 2.4 | 2.3 | 2.4 | 2,7 | 6.0 |
| DN20 | 3,9 | 8.6 | |||||||||
| DN25 | 160 | 6.3 | 4,7 | 10.4 | |||||||
*Dostosowane wymiary powierzchni czołowej na zamówienie.
Tabela 1
| Wielkość | ASME 150lb | ASME 300 | ||
| kg | lb | kg | lb | |
| 1/2” | 2,3 | 5.1 | 2,7 | 6.0 |
| 3/4” | 2,9 | 6.4 | 3,9 | 8.6 |
| 1” | 3,6 | 7.9 | 4,7 | 10.4 |
| 1 1/4" | 4,2 | 9.3 | 5,5 | 12.1 |
| 1 1/2" | 5,0 | 11.0 | 7,3 | 16.1 |
| 2" | 6,6 | 14.6 | 8,2 | 18.1 |
Parametry techniczne
|
Model |
Przyłącza |
Maks. ciśnienie robocze |
Maks. robocza różnica ciśnień |
Maks. temperatura robocza |
Materiał korpusu |
||||
| Typ | Wielkość |
PMO (MPa) |
PMO (psig) |
(MPa) | (psig) |
TMO (℃) |
TMO (℉) |
||
| SC31 |
Gwintowane Rc, Rp, NPT |
1/2” | 2,1 | 305 | 2,1 | 305 | 220 | 428 |
Stal nierdzewna SCS14/CF8M |
| 3/4” | |||||||||
| 1” | |||||||||
| SC31F |
Kołnierzowe JIS, ASME |
1/2" |
Stal nierdzewna SCS14A/CF8M |
||||||
| 3/4" | |||||||||
| 1" | |||||||||
| 1 1/4" |
Stal nierdzewna SCS14A/CF8M |
||||||||
| 1 1/2" | |||||||||
| 2" | |||||||||
|
Kołnierzowe DIN |
DN15 |
Stal nierdzewna SCS14A/CF8M |
|||||||
| DN20 | |||||||||
| DN25 | |||||||||
*W celu uzyskania dodatkowych informacji prosimy o kontakt z firmą MIYAWAKI.
● Maksymalne dopuszczalne ciśnienie (PMA): 2,1MPa (305psig)
PMA to ciśnienie, które jest tolerowane przez części odporne na ciśnienie (korpus).
● Maksymalna dopuszczalna temperatura (TMA): 220℃ (428℉)
TMA to temperatura, która jest tolerowana przez części odporne na ciśnienie (korpus).
● Min. robocza różnica ciśnień (⊿PMN): 0,03MPa (4.4psig)
⊿PMN to minimalna robocza różnica ciśnień między wlotem a wylotem odwadniacza.
* Dostępne są modele o specjalnej konstrukcji zapobiegającej blokowaniu pary.
Modele: SC31-G/SC31-2

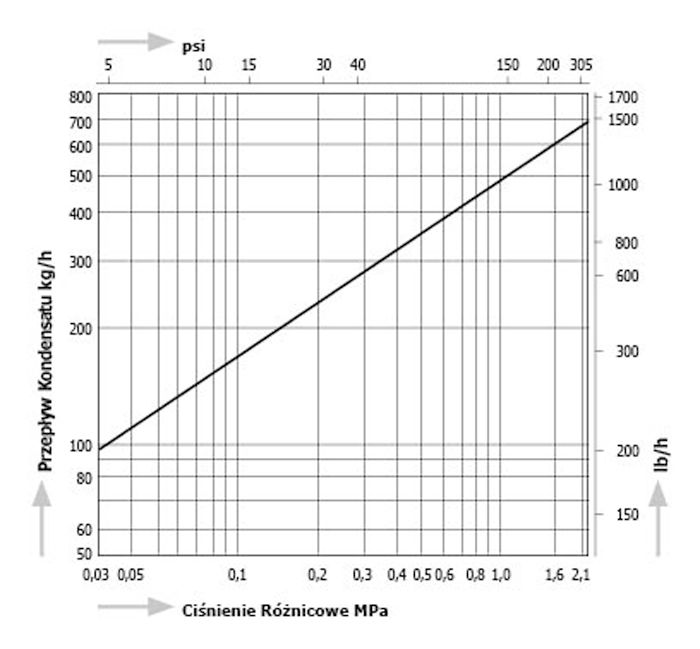

Wydajność
