Válvulas de retención
Equipo auxiliar Válvulas de retención
CVC3
Para vapor/agua caliente/agua
Características/Aplicaciones
Características
Tipo de sello de metal
Instalación flexible
Este producto se puede instalar tanto horizontal como verticalmente.
Durabilidad superior
La mayor parte del producto está hecho de acero inoxidable, por lo que es duradero y resistente a la corrosión.
Aplicaciones típicas
Se pueden usar en líneas de vapor/agua (condensado)
Dimensiones/Peso
Dimensiones/Peso
| Tamaño | Dimensiones (mm) | Dimensiones (in) | Peso | |||||
| L | W | B | L | W | B | (kg) | (lb) | |
| 1/2” | 48 | 35 | 27 | 1.9 | 1.4 | 1.1 | 0,2 | 0.4 |
| 3/4” | 61 | 43 | 33 | 2.4 | 1.7 | 1.3 | 0,3 | 0.7 |
|
1” |
73 | 54 | 41 | 2.9 | 2.1 | 1.6 | 0,6 | 1.3 |
| 1 1/4” | 80,5 | 62 | 50 | 3.2 | 2.4 | 2.0 | 0,8 | 1.8 |
| 1 1/2” | 87 | 75 | 58 | 3.4 | 3.0 | 2.3 | 1,2 | 2.7 |
| 2” | 100 | 90 | 72 | 3.9 | 3.5 | 2.8 | 1,8 | 4.0 |
Especificaciones
| Modelo | Conexión | Máx. presión de operación |
Max. operating pressure differential |
Presión de apertura | Máx. temperatura de operación | Soporte de almacenamiento | Material del cuerpo | |||||
| Tipo | Tamaño |
PMO (MPa) |
PMO (psig) |
(MPa) | (psig) | (MPa) | (psig) | (℃) | (℉) | |||
| CVC3 |
Roscada Rc,NPT |
1/2” | 2,1 | 305 | 2,1 | 305 | 0,003 | 0.44 | 220 | 428 | vapor/agua caliente/agua |
Acero inoxidable SCS13A |
| 3/4” | ||||||||||||
|
1” |
||||||||||||
| 1 1/4” | ||||||||||||
| 1 1/2” | ||||||||||||
| 2” | ||||||||||||
● Máxima presión admisible (PMA): 2,1 MPa (305 psig) PMA es la presión que pueden tolerar las partes resistentes a la presión (cuerpo).
● Máxima temperatura admisible (TMA): 220℃ (428℉) TMA es la temperatura que pueden tolerar las partes resistentes a la presión (cuerpo).

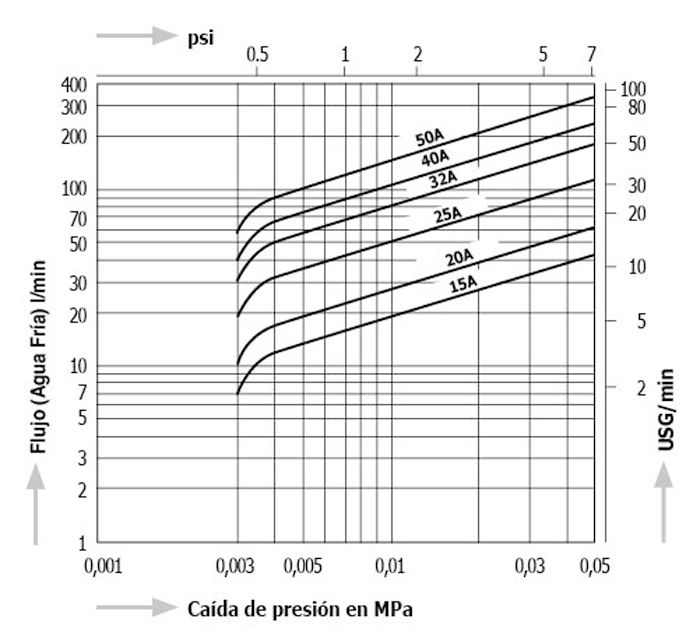

Pérdida de presión
● Las líneas en este gráfico de pérdida de presión corresponden a los valores mínimos garantizados.
Características
Tipo de sello de metal
Instalación flexible
Este producto se puede instalar tanto horizontal como verticalmente.
Durabilidad superior
La mayor parte del producto está hecho de acero inoxidable, por lo que es duradero y resistente a la corrosión.
Aplicaciones típicas
Se pueden usar en líneas de vapor/agua (condensado)
Dimensiones/Peso
| Tamaño | Dimensiones (mm) | Dimensiones (in) | Peso | |||||
| L | W | B | L | W | B | (kg) | (lb) | |
| 1/2” | 48 | 35 | 27 | 1.9 | 1.4 | 1.1 | 0,2 | 0.4 |
| 3/4” | 61 | 43 | 33 | 2.4 | 1.7 | 1.3 | 0,3 | 0.7 |
|
1” |
73 | 54 | 41 | 2.9 | 2.1 | 1.6 | 0,6 | 1.3 |
| 1 1/4” | 80,5 | 62 | 50 | 3.2 | 2.4 | 2.0 | 0,8 | 1.8 |
| 1 1/2” | 87 | 75 | 58 | 3.4 | 3.0 | 2.3 | 1,2 | 2.7 |
| 2” | 100 | 90 | 72 | 3.9 | 3.5 | 2.8 | 1,8 | 4.0 |
| Modelo | Conexión | Máx. presión de operación |
Max. operating pressure differential |
Presión de apertura | Máx. temperatura de operación | Soporte de almacenamiento | Material del cuerpo | |||||
| Tipo | Tamaño |
PMO (MPa) |
PMO (psig) |
(MPa) | (psig) | (MPa) | (psig) | (℃) | (℉) | |||
| CVC3 |
Roscada Rc,NPT |
1/2” | 2,1 | 305 | 2,1 | 305 | 0,003 | 0.44 | 220 | 428 | vapor/agua caliente/agua |
Acero inoxidable SCS13A |
| 3/4” | ||||||||||||
|
1” |
||||||||||||
| 1 1/4” | ||||||||||||
| 1 1/2” | ||||||||||||
| 2” | ||||||||||||
● Máxima presión admisible (PMA): 2,1 MPa (305 psig) PMA es la presión que pueden tolerar las partes resistentes a la presión (cuerpo).
● Máxima temperatura admisible (TMA): 220℃ (428℉) TMA es la temperatura que pueden tolerar las partes resistentes a la presión (cuerpo).
● Las líneas en este gráfico de pérdida de presión corresponden a los valores mínimos garantizados.
