Equipo auxiliar

Válvulas anticongelantes

Equipo auxiliar Válvulas anticongelantes　F1B/F1

Equipo auxiliar Válvulas anticongelantes

F1B/F1

  • Sistema SCCV
  • Acero inoxidable
  • Respalda la recuperación de condensado
  • Instalación horizontal
  • Instalación vertical
  • Función de derivación
  • Venteo automático de aire
    Equipo auxiliar Válvulas anticongelantes　F1B/F1

    Características/Aplicaciones

    Características

    • Filtro incorporado (malla de 100)

    • Funciona detectando la presión

    • Fácil instalación

    Aplicaciones típicas

    Se pueden usar para conectar trampas de vapor y válvulas reductoras de presión para vapor.

    Dimensiones/Peso

    Dimensiones/Peso

    F1B



    Tamaño Dimensiones (mm) Dimensiones (in) Peso
    L W L W (kg) (lb)
    1/4” 113 25 4.5 1.1 0,19 0.4
    3/8” 119 4.7 0,23 0.5
    F1
    Tamaño Dimensiones (mm) Dimensiones (in) Peso
    L W L W (kg) (lb)
    1/4” 52 27 2.1 1.1 0,13 0.3
    3/8”

    Especificaciones

    Modelo Conexión Máx. presión
    de operación    		 Máx. presión
    operativa
    diferencial

    Presión de
    operación (MPa)

    Presión de
    operación (psig)

    		 Máx. temperatura
    de operación    		 Material
    del cuerpo
    Tipo Tamaño (MPa) (psig) (MPa) (psig) válvula
    abierta    		 Válvula
    cerrada    		 válvula
    ​​​​​​​abierta    		 Válvula
    cerrada    		 (℃) (℉)
    F1B

    Lado de la entrada:

    Tornillo macho (R)
     Lado de la salida:

    Tornillo hembra (Rc)

    		 1/4” 0,98 142.1 0,98 142.1 0,01 - 0,04 0,02 - 0,05 1.45 - 5.8 2.9 - 7.25

    183

    361.4

    		 Bronce
    C3771
    3/8”
    F1 1/4” 1,6 232 1,6 232 0,01 - 0,04 0,02 - 0,05 1.45 - 5.8 2.9 - 7.25 220 428 Bronce
    C3771
    3/8”

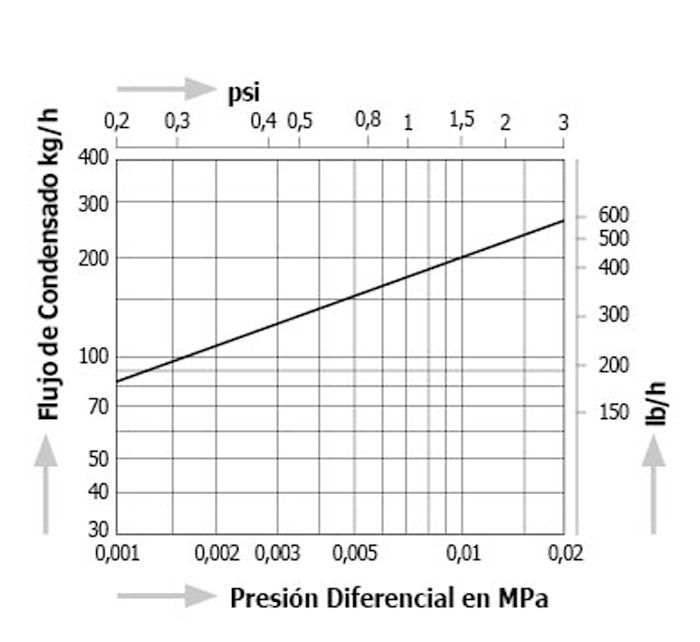

    Caudal


    Ejemplos de instalación


    Características

    • Filtro incorporado (malla de 100)

    • Funciona detectando la presión

    • Fácil instalación

    Aplicaciones típicas

    Se pueden usar para conectar trampas de vapor y válvulas reductoras de presión para vapor.

    Dimensiones/Peso

    F1B



    Tamaño Dimensiones (mm) Dimensiones (in) Peso
    L W L W (kg) (lb)
    1/4” 113 25 4.5 1.1 0,19 0.4
    3/8” 119 4.7 0,23 0.5
    F1
    Tamaño Dimensiones (mm) Dimensiones (in) Peso
    L W L W (kg) (lb)
    1/4” 52 27 2.1 1.1 0,13 0.3
    3/8”
    Modelo Conexión Máx. presión
    de operación    		 Máx. presión
    operativa
    diferencial

    Presión de
    operación (MPa)

    Presión de
    operación (psig)

    		 Máx. temperatura
    de operación    		 Material
    del cuerpo
    Tipo Tamaño (MPa) (psig) (MPa) (psig) válvula
    abierta    		 Válvula
    cerrada    		 válvula
    ​​​​​​​abierta    		 Válvula
    cerrada    		 (℃) (℉)
    F1B

    Lado de la entrada:

    Tornillo macho (R)
     Lado de la salida:

    Tornillo hembra (Rc)

    		 1/4” 0,98 142.1 0,98 142.1 0,01 - 0,04 0,02 - 0,05 1.45 - 5.8 2.9 - 7.25

    183

    361.4

    		 Bronce
    C3771
    3/8”
    F1 1/4” 1,6 232 1,6 232 0,01 - 0,04 0,02 - 0,05 1.45 - 5.8 2.9 - 7.25 220 428 Bronce
    C3771
    3/8”
