Calentador de agua instantáneo alimentado a vapor | Método unidireccional
Sistema de suministro de agua caliente Calentador de agua instantáneo alimentado a vapor | Método unidireccional
LMG2 | Sistema de cierre de seguridad eléctrico
Sistema de seguridad adicional para QuickHot
Características/Aplicaciones
Características
Descripción del producto
Se trata de un sistema que detecta el suministro de agua caliente desde la LM15 y el LH15 abre una válvula electromagnética para vapor (producto existente en el mercado) y la cierra cuando no se está suministrando agua caliente.

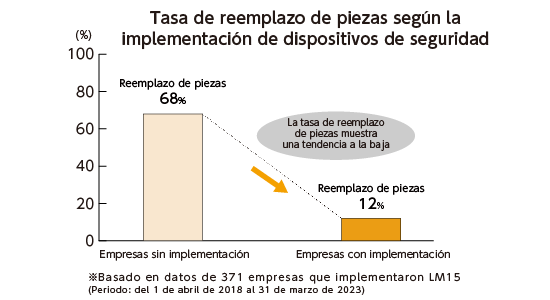

Diseño centrado en la seguridad
Además de reducir la carga en el cuerpo del calentador de agua, también evita el reflujo de agua caliente en caso de una avería en el calentador de agua. Detecta el momento en que se detiene el suministro de agua caliente y corta automáticamente el suministro de vapor.
Pasó la prueba de efecto en la calidad del agua que cumple con las Normas industriales japonesas (JIS)
Aplicaciones típicas
Mitigación del aumento anormal de la temperatura y prevención del retroflujo de agua caliente hacia líneas de agua fría en caso de una falla en un componente interno del calentador de agua.
Dimensiones
Dimensiones/Peso
| Dimensiones (mm) |
Peso | |||
| (kg) | (lb) | |||
| Ver arriba | 0,7 | 1.5 | ||
| Dimensiones (mm) |
Peso | ||
| (kg) | (lb) | ||
| Ver arriba | 0,9 | 2.0 | |
Especificaciones
| Modelo | Tensión nominal |
Intervalo de tolerancia de fluctuación de tensión |
Tensión de accionamiento de la válvula electromagnética |
Entrada de control |
| LMG2 |
AC100/200V (50/60Hz) compartida |
85 - 110% de la tensión nominal |
Según la tensión nominal AC100V 1 A máx. , AC200V 0,5 A máx. |
Interruptor de flujo |
| Control |
Temperatura operativa ambiental |
Humedad operativa ambiental |
A prueba de agua/ polvo |
Material del interruptor de flujo |
|
|
Cuando el control de entrada está activado Salida de válvula electromagnética activada |
-10℃~55℃ | 14℉~131℉ | 45~85%RH | Equivalente a IP65 |
C3771 |
|
(no debe haber escarcha |
|||||
| Dirección de instalación del interruptor de flujo |
Conexión del interruptor de flujo | Caudal mínimo del interruptor de flujo |
Included cable |
||
|
Sin restricciones |
Lado de entrada・ lado de salida ：Rc1/2 |
*5ℓ/min |
2 m para cada fuente de alimentación salida y entrada, (con conector a prueba de agua) |
78,74 in para cada fuente de alimentación, de salida y entrada, (con conector a prueba de agua) |
|
|
Cara a cara: 75mm |
Cara a cara: 3.0in |
||||
● Se necesita una válvula electromagnética (disponible por separado)
● Válvulas electromagnéticas para vapor
Al seleccionar una válvula electromagnética, elija un producto que cumpla con las siguientes especificaciones.
*Cuando se utilice con el modelo LH15-Ⅱ, también se requiere un caudal mínimo de 5ℓ/min para el LH15-Ⅱ. Tenga en cuenta que si el caudal desciende por debajo de este valor, la válvula solenoide puede no funcionar correctamente, provocando fluctuaciones en la temperatura del agua caliente.
Para usar con: Vapor Máx. presión operativa: 0,3 MPa (43.5psig) o más Máx. temperatura operativa: 143 ℃ (289 ℉) o más
Valor Cv: 2.0 o más Tensión nominal: 100VA o menos Funcionamiento: cuando el sistema está encendido
Ejemplos de instalación
Productos relacionados Modelos de referencia
Trampas de vapor DV1-10L
Separador H3 H5
Válvulas reductoras de presión RE1LM
●Precauciones
*Si la forma en que pretende utilizar el producto implica el contacto físico con agua caliente, asegúrese de instalar por separado una válvula mezcladora termostática (disponible en el mercado) para evitar quemaduras.
*No utilizar para sistemas de ducha.
*No se recomienda que el agua suministrada con este producto se use directamente para beber.
*No usar con tuberías de cloruro de vinilo o tuberías de revestimiento.
*Asegúrese de que el diferencial de presión entre la presión de suministro de vapor y la parte de descarga de condensado sea de al menos 0,03
MPa (4,4 psig). Si se aplica contrapresión a la tubería de descarga de condensado, la tasa máxima de descarga de agua caliente se reduce.
*Si el agua suministrada a un dispositivo de agua caliente contiene mucho sílice o calcio, esto puede provocar un deterioro acelerado en el
rendimiento de los componentes principales.
*Antes de usarlo, asegúrese de realizar una inspección de acuerdo con el procedimiento del documento "Uso seguro de calentadores de agua"
incluido con este producto.
