Serie E | Trampas de vapor de cubeta invertida
Trampas de vapor Serie E | Trampas de vapor de cubeta invertida
ES5
En el año 1978 obtuvo el premio a la Excelencia en ahorro de energía
Características/Aplicaciones
Características
Sin acumulación de condensado en el lado primario
La descarga intermitente o continua, según las cargas de condensado existentes, significa que no se acumula condensado en el lado primario.
Durabilidad superior
Ofrece una excelente durabilidad gracias a la válvula del Sistema SCCV y a la super palanca robusta, así como a los componentes internos hechos en acero inoxidable.
Fácil mantenimiento
Para un mantenimiento rápido y sencillo, este modelo se puede reparar directamente en la línea.
Recuperación del condensado
Con su alto grado de tolerancia a la contrapresión, este modelo admite la recuperación de condensado incluso a presiones de hasta el 90% de la presión aguas arriba.
Contención total del vapor
Un doble mecanismo de separación de vapor (implementado con un conducto en forma de U y una cubeta invertida) proporciona una separación de vapor confiable y asegura la estanqueidad de la trampa.
Libre de bloqueo de vapor y aire
Este modelo está libre de bloqueo de vapor y aire debido a un pequeño orificio de ventilación colocado en la parte superior de la cubeta (descarga aire caliente y gases no condensables).
*’Sistema CCV’ es la abreviatura de Sistema de válvula de autocierre y autocentrado.
Aplicaciones típicas
-
ES5
-
De tamaño pequeño y liviano, se puede usar en equipamiento y dispositivos de aire acondicionado, dispositivos de limpieza y aplicaciones similares.
Dimensiones/Peso
Dimensiones/Peso
| Size (”) | Dimensiones (mm) | Dimensiones (in) | Peso (kg) |
Peso (lb) |
||||||
| L | H1 | H2 | W | L | H1 | H2 | W | |||
| 1/2” | 103 | 59 | 67 | 75 | 4.1 | 2.3 | 2.6 | 2.95 | 1,9 | 4.2 |
| 3/4” | 105 | 57 | 69 | 4.1 | 2.2 | 2.7 | 2,0 | 4.4 | ||
| 1” | 109 | 4.3 | 2,1 | 4.6 | ||||||
*Para la versión ES5 con bridas o las dimensiones personalizadas cara a cara están disponibles a pedido.
Especificaciones
| Modelo | Conexión | Máx. presión de operación |
Máx. presión diferencial de operación |
Máx. temperatura de operación | Material del cuerpo | ||||
| Tipo | Tamaño | (MPa) | (psig) | (MPa) | (psig) | (℃) | (℉) | ||
| ES5-3 | Roscada Rc,NPT |
1/2” | 0,3 | 43 | 0,3 | 44 | 350 | 662 | Hierro fundido dúctil FCD450 |
| 3/4” | |||||||||
| 1” | |||||||||
| ES5-7 | 1/2” | 0,7 | 100 | 0,7 | 102 | ||||
| 3/4” | |||||||||
| 1” | |||||||||
| ES5-11 | 1/2” | 1,1 | 160 | 1,1 | 160 | ||||
| 3/4” | |||||||||
| 1” | |||||||||
| ES5-16 | 1/2” | 1,6 | 230 | 1,6 | 232 | ||||
| 3/4” | |||||||||
| 1” | |||||||||
*Para la versión ES5 con bridas o las dimensiones personalizadas cara a cara están disponibles a pedido.
*Póngase en contacto con MIYAWAKI para obtener más información sobre opciones.
●Máxima presión admisible (PMA): 1,6 MPa (230 psig) PMA es la presión que pueden tolerar las partes resistentes a la presión (cuerpo).
● Máxima temperatura admisible (TMA): 350℃ (662℉) TMA es la temperatura que pueden tolerar las partes resistentes a la presión (cuerpo).
● Presión diferencial mínima operativa (⊿PMN): 0,01 MPa (1.5 psig) ⊿PMN es la presión diferencial mínima operativa entre la entrada y la salida de la trampa.

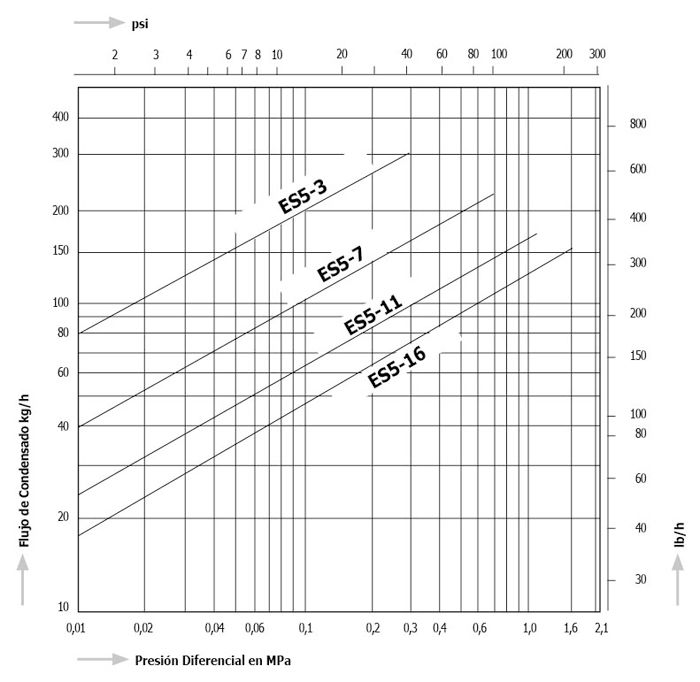

Capacidad de descarga
Ejemplos de instalación
●Para simplificar el dibujo, no se muestran las líneas de derivación, las válvulas ni otros equipos necesarios.
●Si desea recuperar el condensado, conecte una válvula de retención (modelo CV) y una válvula de cierre en el lado de salida de la trampa.
