S55N
Características/Aplicaciones
Características
Diseño compacto y económico
Tiene un mecanismo simple que ahorra espacio con muy pocos componentes móviles.
Fácil mantenimiento
El mínimo de piezas móviles y un fácil acceso en línea garantizan un mantenimiento fácil y rápido.
Instalación flexible
Este producto se puede instalar tanto horizontal como verticalmente.
Descarga automática y ventilación de aire
Gracias a un anillo bimetálico, la trampa descarga suavemente el aire inicial y el condensado frío. (Mecanismo de descarga automática)
Diseño a medida
Se puede fabricar con dimensiones personalizadas cara a cara.
Aplicaciones típicas
Se usan para líneas principales de vapor, líneas de rastreo de vapor, calentamiento de tanques, calentadores y aplicaciones similares
Dimensiones/Peso
Dimensiones/Peso
Roscada / Soldable
| Tamaño | Dimensiones (mm) | Dimensiones (in) | Peso | |||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | |
| 1/2” | 70 | 60 | 52 | 45 | 2.8 | 2.4 | 2.05 | 1.8 | 1,0 | 2.2 |
| 3/4” | ||||||||||
| 1” | 75 | 65 | 56 | 3.0 | 2.6 | 2.2 | 1,2 | 2.6 | ||
Bridada
JIS,ASME
| Tamaño | Dimensiones (mm) | Dimensiones (in) | Peso (kg) | Peso (lb) | ||||||||||||||||
| L | H1 | H2 | W | L | H1 | H2 | W | JIS(FF,RF) | ASME/JPI(RF) | JIS(FF,RF) | ASME/JPI(RF) | |||||||||
| 10K,16K | 20K | 30K,40K | 150lb | 300lb | 600lb | 10K,16K | 20K | 30K,40K | 150lb | 300lb | 600lb | |||||||||
| 1/2” | 140 | 60 | 52 | 45 | 5.5 | 2.4 | 2.05 | 1.8 | 2,6 | 2,8 | 4,0 | 2,6 | 3,1 | 3,2 | 5.7 | 6.2 | 8.8 | 5.7 | 6.8 | 7.1 |
| 3/4” | 165 | 6.5 | 3,1 | 3,3 | 4,4 | 3,1 | 4,0 | 4,2 | 6.8 | 7.3 | 9.7 | 6.8 | 8.8 | 9.3 | ||||||
| 1” | 175 | 6.9 | 4,2 | 4,5 | 5,6 | 4,2 | 5,5 | 5,7 | 9.3 | 9.9 | 12.4 | 9.3 | 12.1 | 12.8 | ||||||
DIN PN40 PN100
| Tamaño | Dimensiones (mm) | Dimensiones (in) |
Peso DIN PN40 |
Peso PN100 |
||||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | (kg) | (lb) | |
| DN15 | 150 | 60 | 52 | 45 | 5.9 | 2.4 | 2.0 | 1.8 | 3,1 | 6.8 | 3,7 | 8.2 |
| DN20 | 3,7 | 8.2 | 5,3 | 11.7 | ||||||||
| DN25 | 160 | 6.3 | 4,4 | 9.7 | 6,3 | 13.9 | ||||||
*Dimensiones cara a cara personalizadas a pedido.
*Póngase en contacto con MIYAWAKI para obtener más información.
Especificaciones
| Modelo | Conexión | Máx. presión de operación | Máx. presión operativa diferencial |
Máx. temperatura de operación |
Material del cuerpo |
||||
| Tipo | Tamaño |
PMO (MPa) |
PMO (psig) |
(MPa) | (psig) |
TMO (℃) |
TMO (℉) |
||
| S55N |
Roscada Rc,NPT |
1/2” | 4,6 | 667 | 4,6 | 667 | 425 | 800 |
Acero forjado A105 |
| 3/4” | |||||||||
| 1” | |||||||||
| S55NF |
Bridada FF,RF |
1/2” | |||||||
| 3/4” | |||||||||
| 1” | |||||||||
| S55NW |
Soldable SW |
1/2” | |||||||
| 3/4” | |||||||||
| 1” | |||||||||
● Máxima presión admisible (PMA): 4,6 MPa (667 psig)
PMA es la presión que pueden tolerar las partes resistentes a la presión (cuerpo).
● Máxima temperatura admisible (TMA): 425℃ (800℉)
TMA es la temperatura que pueden tolerar las partes resistentes a la presión (cuerpo).

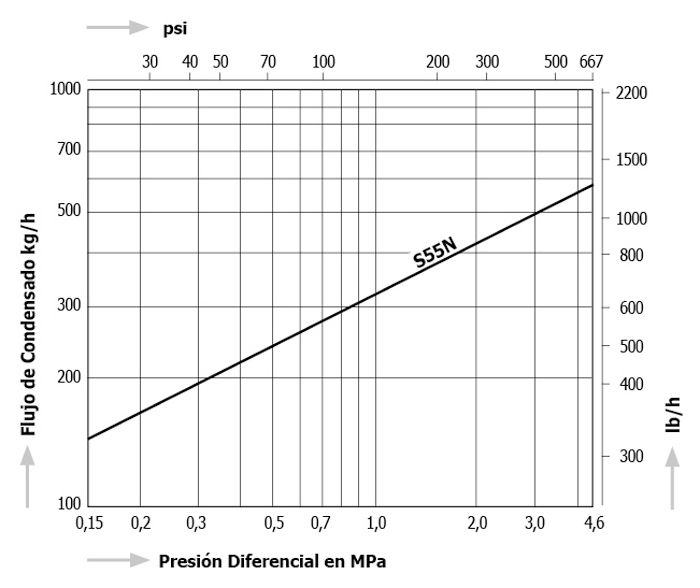

Capacidad de descarga
