ボールフロート式 Gシリーズ

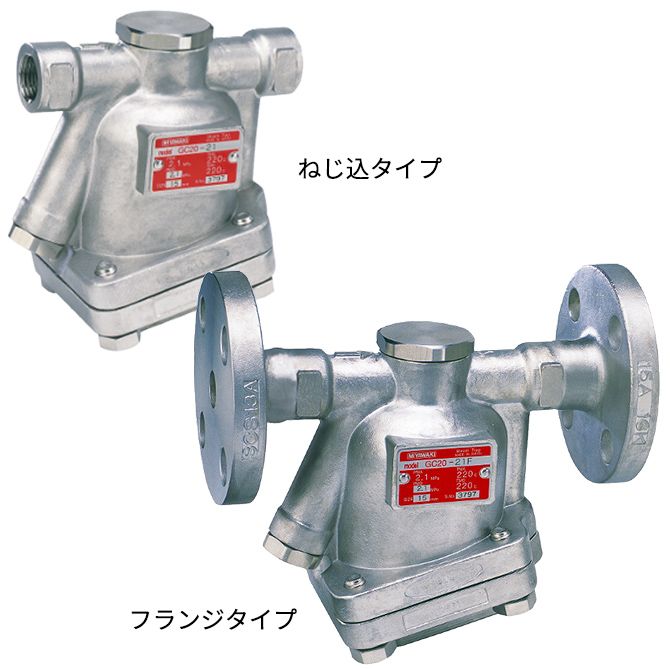

スチームトラップ ボールフロート式 Gシリーズ GC20型

スチームトラップ ボールフロート式 Gシリーズ

GC20型

  • SCCV機構
  • ステンレス
  • 復水回収対応
  • 水平取付
  • 垂直取付
  • バイパス機能
  • 自動ブローオフ
  • フランジ面間調整可
  • ASTM材可
スチームトラップ ボールフロート式 Gシリーズ GC20型

特長・性能・用途

特長・性能

  • 蒸気プロセスラインに最適

    復水(ドレン)発生量に応じて弁の開度を調整するため、一次側に復水を溜めることなく、連続排出します。

  • 立上がり時間の短縮

    通気初期のエアや低温復水を自動的に排出します。また、飽和温度追随のダイヤフラム式エアベントは、空気障害、蒸気障害にも対処します。

  • 省エネ設計

    高精度研磨フロート及び3点支持機構によって、極少復水時であっても、高いシール性を実現し蒸気ロスを抑えます。

  • 復水回収にも対応

    背圧許容度も高く、復水回収でも使用することが可能です。

用途

食品機器、クリーニング機器、空調機器等に適しています。

寸法・重量

寸法・重量

ねじ込タイプ



呼び径(A) 寸法(mm) 重量
(kg)
L H1 H2 W メンテナンススペース
E1 E2 E3
15 120 21 113 86

60

以上

50

以上

60

以上

2.4
20
25 2.5


フランジタイプ





呼び径(A) 寸法(mm) 重量(kg)
L H1 H2 W メンテナンススペース JIS(FF) JIS(RF) ASME/JPI(RF)
E1 E2 E3 10K,16K 20K 150lb 300lb
15 175 21 113 86

60

以上

50

以上

60

以上

3.8 3.9 3.4 3.8
20 195 4.2 4.3 3.9 5.0
25 215 5.3 5.4 4.6 5.8

※フランジ接続の面間寸法は、オーダーメイドで製作できます。
*製作可能面間寸法については、お気軽にご相談ください。

仕様

型 式 接続 最高使用圧力
PMO(MPa)
最高作動圧力差
⊿PMX(MPa)
最高使用温度
TMO(℃)
本体材質
方式 呼び径(A)
GC20-3 ねじ込
Rc,NPT

15

0.3

0.3 220

ステンレス鋳鋼

SCS13A

20
25
GC20-8 15 0.8 0.8
20
25
GC20-21 15 2.1 2.1
20
25
GC20-3F

フランジ

FF,RF

15 0.3 0.3
20
25
GC20-8F 15 0.8 0.8
20
25
GC20-21F 15 2.1 2.1
20
25

●最高許容圧力(PMA):2.1MPa PMAは、耐圧部(本体)が許容される圧力です。
●最高許容温度(TMA):220℃    TMAは、耐圧部(本体)が許容される温度です。
●最高許容背圧(PMOB):入口側圧力の90%

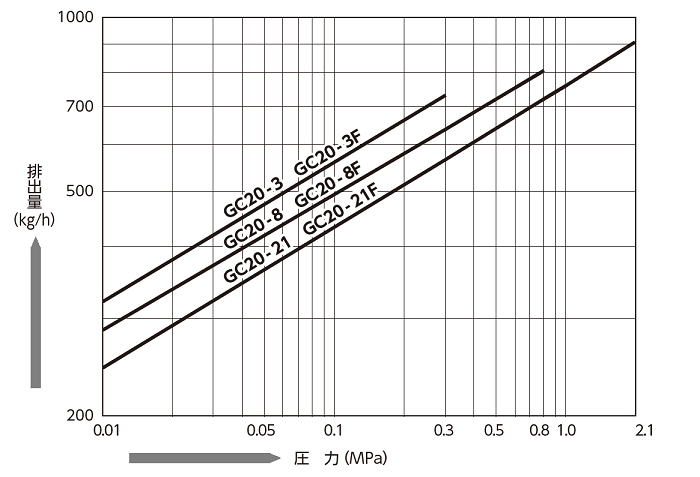

流量


●この排出線図は飽和温度より6℃低い復水の排出量をあらわします。

特長・性能

  • 蒸気プロセスラインに最適

    復水(ドレン)発生量に応じて弁の開度を調整するため、一次側に復水を溜めることなく、連続排出します。

  • 立上がり時間の短縮

    通気初期のエアや低温復水を自動的に排出します。また、飽和温度追随のダイヤフラム式エアベントは、空気障害、蒸気障害にも対処します。

  • 省エネ設計

    高精度研磨フロート及び3点支持機構によって、極少復水時であっても、高いシール性を実現し蒸気ロスを抑えます。

  • 復水回収にも対応

    背圧許容度も高く、復水回収でも使用することが可能です。

用途

食品機器、クリーニング機器、空調機器等に適しています。

寸法・重量

ねじ込タイプ



呼び径(A) 寸法(mm) 重量
(kg)
L H1 H2 W メンテナンススペース
E1 E2 E3
15 120 21 113 86

60

以上

50

以上

60

以上

2.4
20
25 2.5


フランジタイプ





呼び径(A) 寸法(mm) 重量(kg)
L H1 H2 W メンテナンススペース JIS(FF) JIS(RF) ASME/JPI(RF)
E1 E2 E3 10K,16K 20K 150lb 300lb
15 175 21 113 86

60

以上

50

以上

60

以上

3.8 3.9 3.4 3.8
20 195 4.2 4.3 3.9 5.0
25 215 5.3 5.4 4.6 5.8

※フランジ接続の面間寸法は、オーダーメイドで製作できます。
*製作可能面間寸法については、お気軽にご相談ください。

型 式 接続 最高使用圧力
PMO(MPa)
最高作動圧力差
⊿PMX(MPa)
最高使用温度
TMO(℃)
本体材質
方式 呼び径(A)
GC20-3 ねじ込
Rc,NPT

15

0.3

0.3 220

ステンレス鋳鋼

SCS13A

20
25
GC20-8 15 0.8 0.8
20
25
GC20-21 15 2.1 2.1
20
25
GC20-3F

フランジ

FF,RF

15 0.3 0.3
20
25
GC20-8F 15 0.8 0.8
20
25
GC20-21F 15 2.1 2.1
20
25

●最高許容圧力(PMA):2.1MPa PMAは、耐圧部(本体)が許容される圧力です。
●最高許容温度(TMA):220℃    TMAは、耐圧部(本体)が許容される温度です。
●最高許容背圧(PMOB):入口側圧力の90%


●この排出線図は飽和温度より6℃低い復水の排出量をあらわします。
