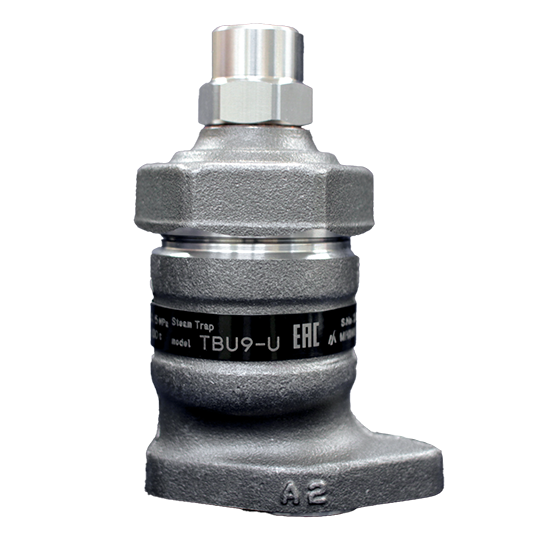

스팀 트랩

특징

• 빠르고 간편한 교체

  범용 연결 구조로 두 개의 볼트만으로 분해가 가능하여 유지보수 시간과 생산 중단 시간을 최소화합니다.

• 설치 후 온도 조절 가능

  현장에서 운전 조건에 맞게 온도를 조정할 수 있어 과열을 방지하고 안정적인 성능을 유지합니다.

• 효율적이고 간단한 배관을 위한 유연한 통합

  CTC-P 및 UNC와 호환되어 표준 배관 및 매니폴드 구성에 적용 가능하며, 효율적인 증기 분배와 단순화된 배관 설계를 제공합니다.

• 내구성 및 신뢰성 높은 구조

  스테인리스강(A182 F316) 본체는 우수한 내식성과 긴 수명을 제공하여 가혹한 환경에서도 안정적으로 사용 가능합니다。

수치/중량

● 최고 허용 압력(PMA): 5,0MPa (725psig)　PMA는 내압부(본체)가 허용되는 압력입니다.
● 최고 허용 온도 (TMA): 400℃ (752℉)　 TMA는 내압부(본체)가 허용되는 온도입니다.
● 최소 작동 차압 (⊿PMN): 0.01MPa　⊿PMN는 트랩 출입구 간의 최소 작동 차압입니다.

* 공장 출하시 설정 온도를 변경이 가능합니다.사용 압력과 설정 온도를 지정해주십시오.

● Δt란 온도 조절식 트랩의 개변 시작 온도와 응축수 온도 간의 차이를 의미합니다.
초기 통기 시에는 온도 차(Δt)가 커지며, 이에 따라 유량도 증가함을 나타냅니다.
● 본 표에 기재된 응축수 유량은 제품 설정 온도가 100℃이고, 90℃의 응축수를 배출하는 경우의 값입니다.

「상온수」 곡선은 냉각된 응축수를 배출할 때의 트랩 최대 처리 능력을 나타냅니다.
Δt＝10℃ 곡선은 트랩 설정 온도보다 10℃(18°F) 낮은 온도의 고온 응축수를 배출할 때의 트랩 최대 처리 능력을 나타냅니다.
