ボールフロート式 Gシリーズ

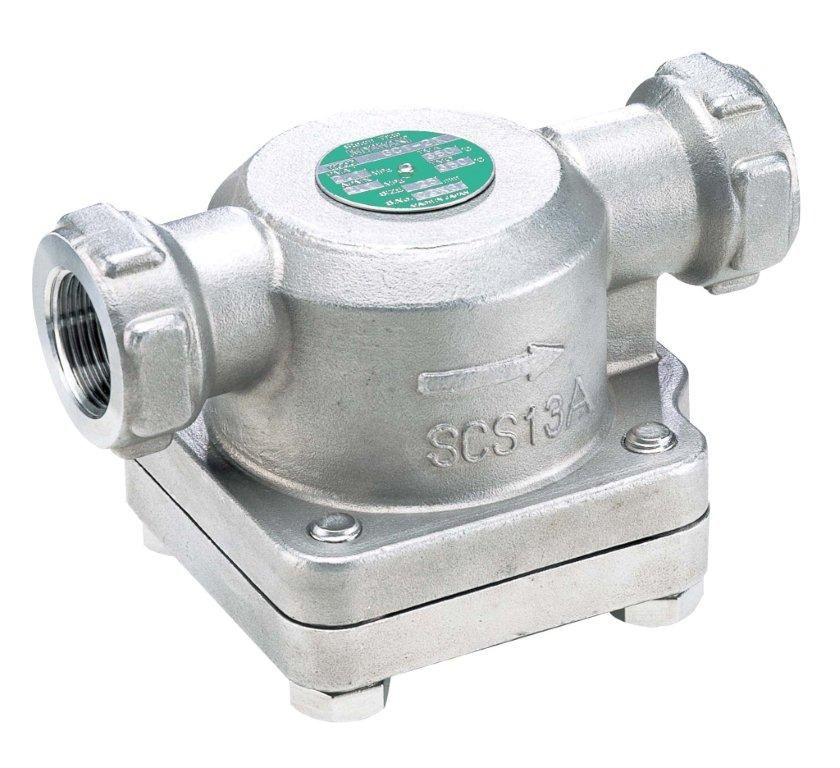

スチームトラップ ボールフロート式 Gシリーズ GC1型

スチームトラップ ボールフロート式 Gシリーズ

GC1型

  • SCCV機構
  • ステンレス
  • 復水回収対応
  • 水平取付
  • 垂直取付
  • バイパス機能
  • 自動ブローオフ
  • フランジ面間調整可
  • ASTM材可
スチームトラップ ボールフロート式 Gシリーズ GC1型

特長・性能・用途

特長・性能

  • 省エネ設計(オリフィス自己調節式の連続排出フロート型)

    高精度研磨フロートの使用により、高いシール性能を実現、蒸気ロスを抑えます。

  • 自動ブローオフ機構(バイメタル内蔵)

    通気初期のエアや低温復水を自動排出します。

  • ステンレス製

    バイメタルを除く全ての部品は腐食に強いステンレス製で耐久性に優れています。

  • コンパクト設計

    部品点数が少なく、保守点検が簡単に行えます。

用途

蒸気輸送管・スチームトレース等に適しています。

寸法・重量

寸法・重量

ねじ込タイプ




呼び径(A) 寸法(mm)   重量
(kg)
L H1 H2 W
15 127 15 75 86 1.8
20 136 1.9
25 140 2.0



フランジタイプ




呼び径(A) 寸法(mm) 重量(kg)
L H1 H2 W JIS(FF) JIS(RF) ASME/JPI(RF)
10K,16K 20K 150lb 300lb
15 175 14 77 86 3.3 3.5 2.9 3.3
20 195 3.8 4.0 3.5 4.5
25 215 5.0 5.3 4.2

5.3





ソケットタイプ




呼び径(A) 寸法(mm) 重量
(kg)
L H1 H2 W D C h
15 127 15 75 86 36 22.2 15 1.8
20 136 41 27.7 1.9
25 140 50 34.5

2.0

※フランジ接続の面間寸法は、オーダーメイドで製作できます。
*製作可能面間寸法については、お気軽にご相談ください。

仕様

型 式 接続 最高使用圧力
PMO(MPa)
最大作動圧力差
⊿PMX(MPa)
最高使用温度
TMO(℃)
本体材質
方式 呼び径(A)
GC1-10 ねじ込
Rc,NPT
15

1.0

1.0 350 ステンレス鋳鋼
SCS13A
20
25
GC1-16 15 1.6 1.6
20
25
GC1-21 15 2.1 2.1
20
25
GC1-10F

フランジ

FF,RF

15 1.0 1.0
20
25
GC1-16F 15 1.6 1.6
20
25
GC1-21F 15 2.1 2.1
20
25
GC1-10W

ソケット

SW

15 1.0 1.0
20
25
GC1-16W 15 1.6 1.6
20
25
GC1-21W 15 2.1 2.1
20
25

●最高許容圧力(PMA):2.1MPa          PMAは、耐圧部(本体)が許容される圧力です。
●最高許容温度(TMA):350℃             TMAは、耐圧部(本体)が許容される温度です。
●最小作動差圧(⊿PMN):0.01MPa ⊿PMNは、トラップの入口-出口間の最小作動差圧です。

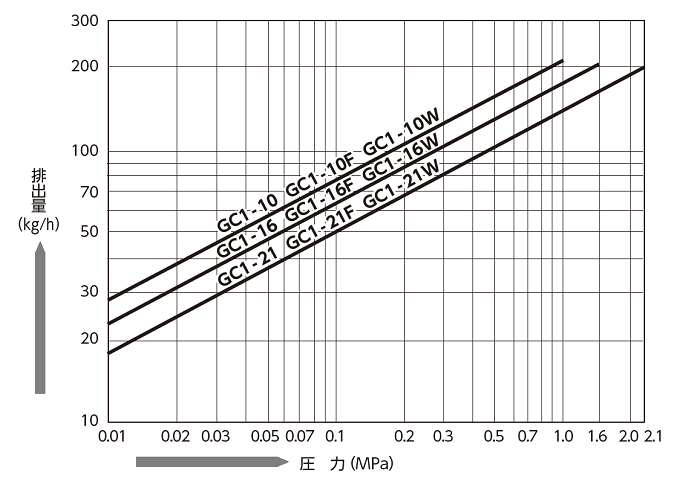

流量




配管例

GC1 水平取付



GC1V 垂直取付


特長・性能

  • 省エネ設計(オリフィス自己調節式の連続排出フロート型)

    高精度研磨フロートの使用により、高いシール性能を実現、蒸気ロスを抑えます。

  • 自動ブローオフ機構(バイメタル内蔵)

    通気初期のエアや低温復水を自動排出します。

  • ステンレス製

    バイメタルを除く全ての部品は腐食に強いステンレス製で耐久性に優れています。

  • コンパクト設計

    部品点数が少なく、保守点検が簡単に行えます。

用途

蒸気輸送管・スチームトレース等に適しています。

寸法・重量

ねじ込タイプ




呼び径(A) 寸法(mm)   重量
(kg)
L H1 H2 W
15 127 15 75 86 1.8
20 136 1.9
25 140 2.0



フランジタイプ




呼び径(A) 寸法(mm) 重量(kg)
L H1 H2 W JIS(FF) JIS(RF) ASME/JPI(RF)
10K,16K 20K 150lb 300lb
15 175 14 77 86 3.3 3.5 2.9 3.3
20 195 3.8 4.0 3.5 4.5
25 215 5.0 5.3 4.2

5.3





ソケットタイプ




呼び径(A) 寸法(mm) 重量
(kg)
L H1 H2 W D C h
15 127 15 75 86 36 22.2 15 1.8
20 136 41 27.7 1.9
25 140 50 34.5

2.0

※フランジ接続の面間寸法は、オーダーメイドで製作できます。
*製作可能面間寸法については、お気軽にご相談ください。

型 式 接続 最高使用圧力
PMO(MPa)
最大作動圧力差
⊿PMX(MPa)
最高使用温度
TMO(℃)
本体材質
方式 呼び径(A)
GC1-10 ねじ込
Rc,NPT
15

1.0

1.0 350 ステンレス鋳鋼
SCS13A
20
25
GC1-16 15 1.6 1.6
20
25
GC1-21 15 2.1 2.1
20
25
GC1-10F

フランジ

FF,RF

15 1.0 1.0
20
25
GC1-16F 15 1.6 1.6
20
25
GC1-21F 15 2.1 2.1
20
25
GC1-10W

ソケット

SW

15 1.0 1.0
20
25
GC1-16W 15 1.6 1.6
20
25
GC1-21W 15 2.1 2.1
20
25

●最高許容圧力(PMA):2.1MPa          PMAは、耐圧部(本体)が許容される圧力です。
●最高許容温度(TMA):350℃             TMAは、耐圧部(本体)が許容される温度です。
●最小作動差圧(⊿PMN):0.01MPa ⊿PMNは、トラップの入口-出口間の最小作動差圧です。




GC1 水平取付



GC1V 垂直取付
