ディスク式

エアトラップ ディスク式 AV型

エアトラップ ディスク式

AV型

  • SCCV機構
  • ステンレス
  • 復水回収対応
  • 水平取付
  • 垂直取付
  • バイパス機能
  • 自動ブローオフ

    均圧管工事不要

    エアトラップ ディスク式 AV型

    特長・性能・用途

    特長・性能

    • 均圧管不要で配管工事費の削減ができます。



    • バイパス弁内蔵の省スペース設計により、製品・配管施工の低コストを実現できます。



    • ハンドル操作でブロー弁を開くことにより、運転中でもスケールや油を簡単に排除できます。



    • トラップ主要部 (キャップ、ディスク、シート)がユニット化され、メンテナンスが短時間で行えます。



    用途

    空気配管及びアフタークーラー、レシーバタンクなどに適しています。

    寸法・重量

    寸法・重量




    型 式 呼び径(A) 寸法(mm) 重量
    (kg)
    L H1 H2 W
    AV-4 15 110 155 60 65 2.4
    AV-6 20 120 65 2.5
    AV-8 25 70 2.7

    仕様

    型 式 接続

    最高使用圧力

    (MPa)

    最高作動差圧
    (MPa)

    最高使用温度

    (℃)

    本体材質
    方式 呼び径(A)
    AV-4

    ねじ込

    Rc,NPT

    15 0.97 0.97 150

    鋳鉄

    FC250

    AV-6 20
    AV-8 25

    流量


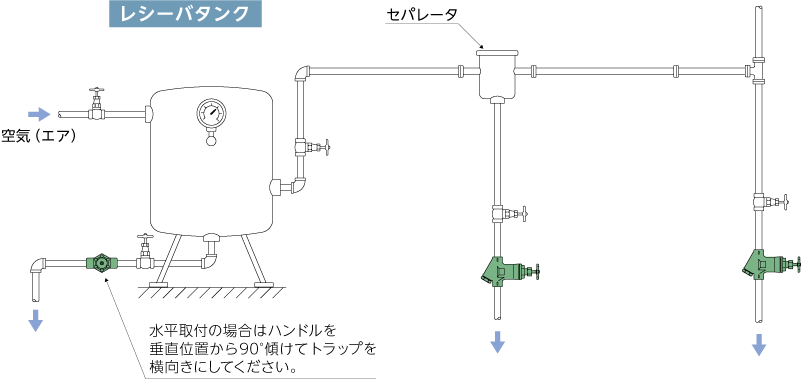

    配管例


    ■関連製品 参考型式
     セパレータ   H3  H5

    部品構成

    AV

    D-81_A00071-01 AV.png



    部品No. 部品名 A-Kit B-Kit Trap Unit Gland Unit
    1 Body
    2 Bonnet
    3 Cap
    4 Disc
    5 Seat
    7 Screen
    8 Plug
    9 Gasket (Bonnet)
    14 Gasket (Plug)
    17 Gland Bush B
    18 Nut
    19 Spindle
    20 Spring
    21 Disc Valve
    22 Valve Seat
    23 Bush
    24 Nut
    25 Gland Bush A
    26 Gland Packing
    27 Handle
    30 Nut
    37 Name Plate



    A-Kit   ボンネット付き内部ユニット一式
    B-Kit 内部ユニット一式



    ダウンロード

    *資料のダウンロードには、会員登録が必要です。

    特長・性能

    • 均圧管不要で配管工事費の削減ができます。



    • バイパス弁内蔵の省スペース設計により、製品・配管施工の低コストを実現できます。



    • ハンドル操作でブロー弁を開くことにより、運転中でもスケールや油を簡単に排除できます。



    • トラップ主要部 (キャップ、ディスク、シート)がユニット化され、メンテナンスが短時間で行えます。



    用途

    空気配管及びアフタークーラー、レシーバタンクなどに適しています。

    寸法・重量




    型 式 呼び径(A) 寸法(mm) 重量
    (kg)
    L H1 H2 W
    AV-4 15 110 155 60 65 2.4
    AV-6 20 120 65 2.5
    AV-8 25 70 2.7
    型 式 接続

    最高使用圧力

    (MPa)

    最高作動差圧
    (MPa)

    最高使用温度

    (℃)

    本体材質
    方式 呼び径(A)
    AV-4

    ねじ込

    Rc,NPT

    15 0.97 0.97 150

    鋳鉄

    FC250

    AV-6 20
    AV-8 25

    ■関連製品 参考型式
     セパレータ   H3  H5

    AV

    D-81_A00071-01 AV.png



    部品No. 部品名 A-Kit B-Kit Trap Unit Gland Unit
    1 Body
    2 Bonnet
    3 Cap
    4 Disc
    5 Seat
    7 Screen
    8 Plug
    9 Gasket (Bonnet)
    14 Gasket (Plug)
    17 Gland Bush B
    18 Nut
    19 Spindle
    20 Spring
    21 Disc Valve
    22 Valve Seat
    23 Bush
    24 Nut
    25 Gland Bush A
    26 Gland Packing
    27 Handle
    30 Nut
    37 Name Plate



    A-Kit   ボンネット付き内部ユニット一式
    B-Kit 内部ユニット一式



    *資料のダウンロードには、会員登録が必要です。
