逆止弁|チャッキ弁

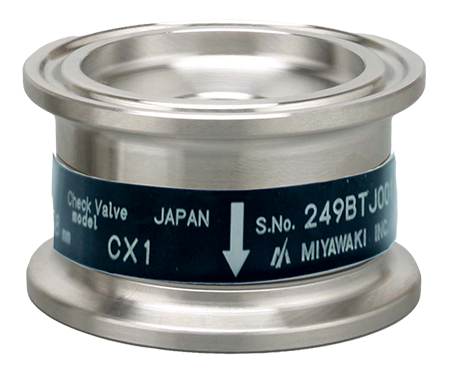

配管付属機器 逆止弁|チャッキ弁 CX1型

配管付属機器 逆止弁|チャッキ弁

CX1型

  • SCCV機構
  • ステンレス
  • 復水回収対応
  • 水平取付
  • 垂直取付
  • バイパス機能
  • 自動ブローオフ

    配管付属機器 逆止弁|チャッキ弁 CX1型

    特長・性能・用途

    特長・性能

    • ヘルール接続で脱着容易

    • コンパクト設計

      面間(高さ)30mm

    • オールステンレス製

    • メタルシールタイプ

    • 垂直取付・水平取付のどちらでも使用可能

    • スチームトラップ(DX1)とセットでご使用いただけます。(別売)

    用途

    蒸気・水(温水)配管

    寸法・重量

    寸法・重量




    呼び径 寸法(mm) 重量
    (kg)
    L W

    1.5S

    30 50.5 0.20

    仕様

    型 式 接続

    最高使用圧力

    PMO(MPa)

    最高作動差圧
    (MPa)

    開弁差圧

    (MPa)

    最高使用温度

    (℃)

    使用流体

    本体材質
    方式 呼び径
    CX1

    ヘルール

    1.5S 0.5 0.5 0.003以下 220 蒸気・水

    ステンレス

    SUS316



    ※スチームトラップ(DX1)とセットでご使用いただけます。(別売)
    ■DX1・CX1取り付け例

    ※クランプ・ガスケットは別途お求めください。

    圧力損失


    ダウンロード

    *資料のダウンロードには、会員登録が必要です。

    特長・性能

    • ヘルール接続で脱着容易

    • コンパクト設計

      面間(高さ)30mm

    • オールステンレス製

    • メタルシールタイプ

    • 垂直取付・水平取付のどちらでも使用可能

    • スチームトラップ(DX1)とセットでご使用いただけます。(別売)

    用途

    蒸気・水(温水)配管

    寸法・重量




    呼び径 寸法(mm) 重量
    (kg)
    L W

    1.5S

    30 50.5 0.20
    型 式 接続

    最高使用圧力

    PMO(MPa)

    最高作動差圧
    (MPa)

    開弁差圧

    (MPa)

    最高使用温度

    (℃)

    使用流体

    本体材質
    方式 呼び径
    CX1

    ヘルール

    1.5S 0.5 0.5 0.003以下 220 蒸気・水

    ステンレス

    SUS316



    ※スチームトラップ(DX1)とセットでご使用いただけます。(別売)
    ■DX1・CX1取り付け例

    ※クランプ・ガスケットは別途お求めください。


    *資料のダウンロードには、会員登録が必要です。

    各種お問合せは
    こちらから
