配管付属機器 インラインミキサー　DMX-N型

配管付属機器 インラインミキサー

DMX-N型

  • SCCV機構
  • ステンレス
  • 復水回収対応
  • 水平取付
  • 垂直取付
  • バイパス機能
  • 自動ブローオフ

    復水回収用　ステンレス可

    配管付属機器 インラインミキサー　DMX-N型
    よくあるお問合せ
    取扱説明書ダウンロード

    特長・性能・用途

    特長・性能

    • スムーズな混合

      トラップからの復水を回収本管にスムーズに流れ込ませ、ウォータハンマを防止します。

    • メンテナンスフリー、長寿命、取り付け簡単

    • 省スペースで設置が可能

    • 防爆域でも使用可能

      電気を使わず、防爆域でも使用可能です。

    用途

    復水(ドレン)回収本管
    注）温水を生成する機器ではありません。

    寸法・重量

    寸法・重量




    呼び径(A)

    A×B

    		 寸法(mm) 重量
    (kg)
    L1 L2 H W
    20×20 350 80 100 61 5.0
    20×25 76 7.0
    25×25
    20×32 89 10.0
    25×32
    32×32
    20×40 400 90 140 114 11.5
    25×40
    32×40
    20×50 12.5
    25×50
    32×50

    仕様

    型 式 接続

    最高使用圧力

    (MPa)

    最高使用温度

    (℃)

    		 本体材質
    方式

    呼び径(A)

    A×B

    DMX-N

     フランジ

    FF,RF*

    		 20×20 1.0 185

    炭素鋼

    STPG370
    20×25
    25×25
    20×32
    25×32
    32×32
    20×40
    25×40
    32×40
    20×50
    25×50
    32×50
    DMX-U

    フランジ

    FF,RF*

    		 20×20

    1.0

    		 185

    ステンレス

    SUS304
    20×25
    25×25

    20×32
    25×32
    32×32
    20×40
    25×40
    32×40
    20×50
    25×50
    32×50

    *取り得るフランジ規格　JIS 10K

    ●材質及び呼び径B(大口径)につきましては別途お問い合わせください。

    流量

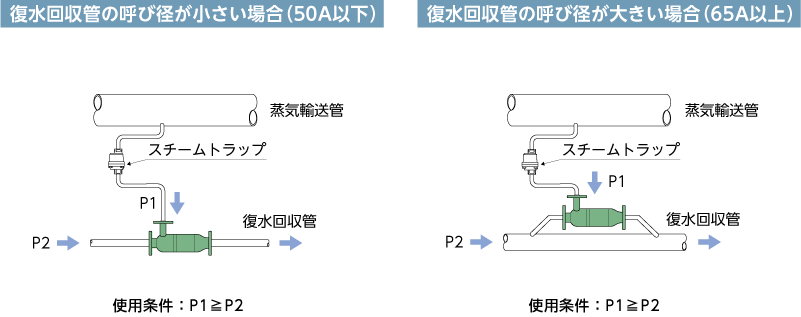

    配管例


    ダウンロード

    ＊資料のダウンロードには、会員登録が必要です。

    特長・性能

    • スムーズな混合

      トラップからの復水を回収本管にスムーズに流れ込ませ、ウォータハンマを防止します。

    • メンテナンスフリー、長寿命、取り付け簡単

    • 省スペースで設置が可能

    • 防爆域でも使用可能

      電気を使わず、防爆域でも使用可能です。

    用途

    復水(ドレン)回収本管
    注）温水を生成する機器ではありません。

    寸法・重量




    呼び径(A)

    A×B

    		 寸法(mm) 重量
    (kg)
    L1 L2 H W
    20×20 350 80 100 61 5.0
    20×25 76 7.0
    25×25
    20×32 89 10.0
    25×32
    32×32
    20×40 400 90 140 114 11.5
    25×40
    32×40
    20×50 12.5
    25×50
    32×50
    型 式 接続

    最高使用圧力

    (MPa)

    最高使用温度

    (℃)

    		 本体材質
    方式

    呼び径(A)

    A×B

    DMX-N

     フランジ

    FF,RF*

    		 20×20 1.0 185

    炭素鋼

    STPG370
    20×25
    25×25
    20×32
    25×32
    32×32
    20×40
    25×40
    32×40
    20×50
    25×50
    32×50
    DMX-U

    フランジ

    FF,RF*

    		 20×20

    1.0

    		 185

    ステンレス

    SUS304
    20×25
    25×25

    20×32
    25×32
    32×32
    20×40
    25×40
    32×40
    20×50
    25×50
    32×50

    *取り得るフランジ規格　JIS 10K

    ●材質及び呼び径B(大口径)につきましては別途お問い合わせください。
