凍結防止弁

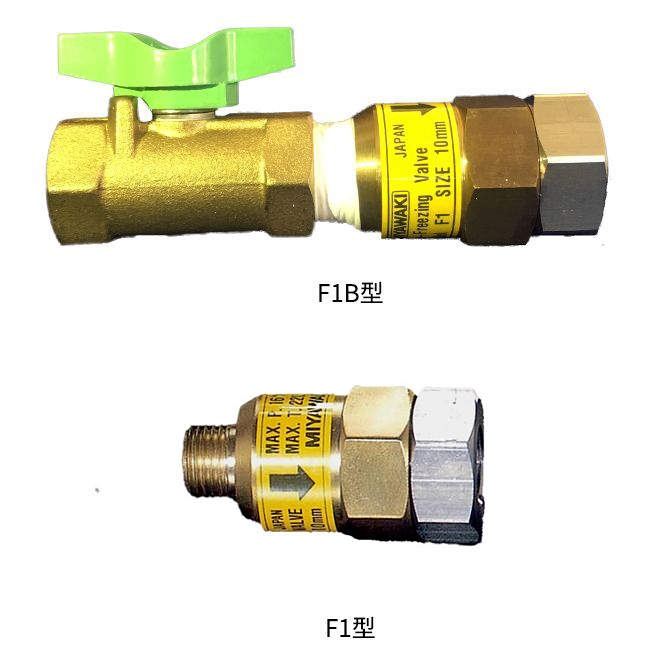

配管付属機器 凍結防止弁 F1B/F1型

配管付属機器 凍結防止弁

F1B/F1型

      配管付属機器 凍結防止弁 F1B/F1型

      特長・性能・用途

      特長・性能

      • スクリーン(100メッシュ)内蔵

      • 圧力を感知して作動

      • 取付けが簡単

      用途

      スチームトラップ、蒸気用減圧弁などのプラグ部

      寸法・重量

      寸法・重量

      F1B型
      呼び径(A) 寸法(mm) 重量
      (kg)
      L W
      8 113 27 0.19
      10 119 0.23
      F1型
      呼び径(A) 寸法(mm) 重量
      (kg)
      L W
      8 52 27 0.13
      10

      仕様

      型 式 接続

      最高使用圧力

      (MPa)

      最高作動圧力差
      (MPa)

      作動圧力(MPa)

      最高使用温度

      (℃)

      本体材質
      方式 呼び径(A) 開弁 閉弁
      F1B

      入口側:オネジ(R)
      出口側:メネジ(Rc)

      8 0.98 0.98 0.01~0.04 0.02~0.05

      183

      ブラス
      C3771
      10
      F1 8 1.6 1.6 0.01~0.04 0.02~0.05 220 ブラス
      C3771
      10

      流量


      配管例


      特長・性能

      • スクリーン(100メッシュ)内蔵

      • 圧力を感知して作動

      • 取付けが簡単

      用途

      スチームトラップ、蒸気用減圧弁などのプラグ部

      寸法・重量

      F1B型
      呼び径(A) 寸法(mm) 重量
      (kg)
      L W
      8 113 27 0.19
      10 119 0.23
      F1型
      呼び径(A) 寸法(mm) 重量
      (kg)
      L W
      8 52 27 0.13
      10
      型 式 接続

      最高使用圧力

      (MPa)

      最高作動圧力差
      (MPa)

      作動圧力(MPa)

      最高使用温度

      (℃)

      本体材質
      方式 呼び径(A) 開弁 閉弁
      F1B

      入口側:オネジ(R)
      出口側:メネジ(Rc)

      8 0.98 0.98 0.01~0.04 0.02~0.05

      183

      ブラス
      C3771
      10
      F1 8 1.6 1.6 0.01~0.04 0.02~0.05 220 ブラス
      C3771
      10
