ポンピングトラップ

復水 |ドレン回収装置 ポンピングトラップ GL11-A型

復水 |ドレン回収装置 ポンピングトラップ

GL11-A型

      防爆域使用可能

      復水 |ドレン回収装置 ポンピングトラップ GL11-A型

      特長・性能・用途

      特長・性能

      • 省エネルギー性

        ボイラー燃料と給水量の節減が実現できます。

      • 防爆域でも使用可能

        駆動用流体*の圧力で復水を押し出すため、電気を使わず、防爆域でも使用可能です。
        *駆動用流体は蒸気の他、圧縮空気や窒素ガス等でも可能です。

      ポンピングトラップは低圧復水を、より高所/高圧の復水回収ラインへ圧送することが可能な装置です。本製品設置により、それまで利用できなかった復水が持つ熱エネルギーを回収・有効利用することができ、大きな省エネルギーメリットが得られます。



      用途

      ●低圧復水の回収 (高所/高圧の復水回収ラインへの圧送)
      ●ストール現象*の解消

      *ストール現象とは、装置一次側の圧力降下によりスチームトラップが作動せず装置内にドレンが滞留する事象です。ドレン排出が妨げられるだけでなく、ウォータハンマ発生や熱交換器の腐食が生じやすくなります

      寸法・重量

      寸法・重量




      寸    法 (mm)

      メンテナンススペース(mm)

      重量
      (kg)

      運転時重量
      (kg)
      H H1 H2 H3 H4 D W
      E
      495 270 154 70 413 325

      280

      170以上 54.0 63.0

      仕様

      型 式   接  続

      最高使用圧力

      PMO (MPa)

      最高使用温度

      TMO (℃)

      駆動用流体

      方式 呼び径(A)
      復水入口 復水出口

      駆動用流体

      入口

      排気口
      GL11-A

      ねじ込

      Rc

      25

      25

      15

      15

      1.05 185

      蒸気・空気・窒素ガス

      ●最高許容圧力(PMA):1.6MPa(220℃時)
      ●最高許容温度(TMA):220℃(1.6MPa時)

      ●GL11-A型には、下記部品を付属します。
      逆止弁 CVC3型(本体材質:ステンレス)   25A        2個
      ニップル(材質:ステンレス)      25A   2個

      *逆止弁は、必ず標準付属品をご使用ください。

      流量

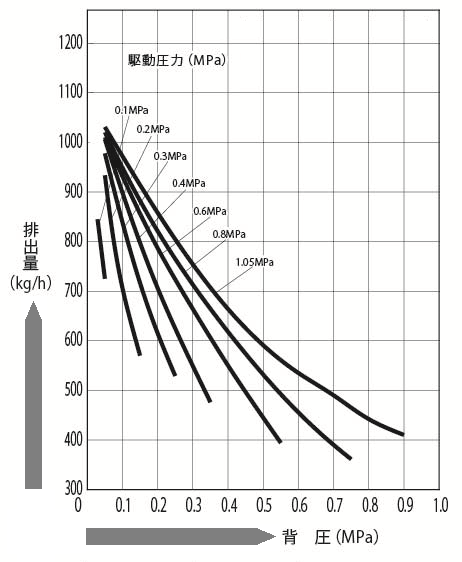

      駆動用流体:蒸気
      復水温度:85℃
      流入水頭:460mm

      駆動用流体:圧縮空気
      復水温度:20℃
      流入水頭:460mm

      ■排出量補正係数

      本ポンピングトラップの排出量は流入水頭により変わります。
      上図に記載の流量に左記補正係数を掛けた値がその流入水頭に対する排出量になります。
      流入水頭については配管例をご参照ください。

      流入水頭
      (mm)
      補正係数

      120 0.79
      300 0.92
      460 1.0
      700 1.06
      1000 1.11
      1100 1.12















      配管例
