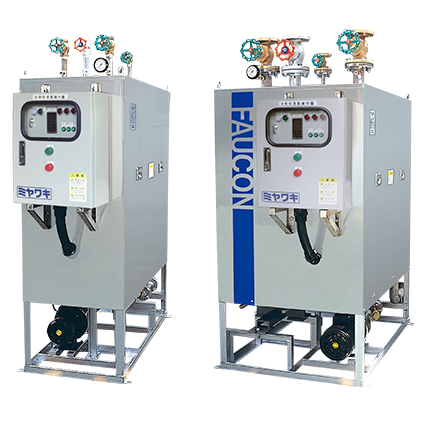

蒸気瞬間給湯器 ハウコン | 循環方式
温水機器 蒸気瞬間給湯器 ハウコン | 循環方式
HE-RD型
95℃までの高温給湯
特長・性能・用途
特長・性能
95℃までの高温給湯が可能
食品産業における83℃以上の洗浄・殺菌用途で使用可能です。
多量の温水を安定供給
PID制御により、少量での温水使用時の温度安定性が従来器より向上。
一定の出湯圧力と温度の温水を供給します。
検査不要の給湯器
ストレージタンクや圧力容器に必要な定期検査や官庁への届出、また運転資格等は一切不要です。
静かな作動
蒸気と冷水の混合音がなく、設置場所の環境を阻害しません。
起動から数分で温水が供給できる
スイッチを入れるだけで瞬時にシステム起動。
確実な希望温度設定が可能
温度調節計による数値での温度設定により、ダイヤル設定で発生しがちな温度設定の曖昧さを解消。
用途
HEシリーズは様々な特殊仕様、大容量から中容量と各種のタイプを取り揃えています。
一般産業から厚生用などあらゆる分野でご利用いただけます。
※特殊仕様につきましてはお気軽にご相談ください。
●厨房機器の洗浄殺菌
高熱を利用した厨房機器の洗浄・殺菌用としてご利用できます。
●工場の洗浄用
産業設備の洗浄用としても威力を発揮します。
●風呂
大容量も可能ですから、大浴場でもご利用いただけます。
寸法・重量
寸法・重量
| 寸法(mm) | 重量 (kg) |
運転時重量 (kg) |
|||
| W | H | D1 | D2 | ||
| 530 | 1500 | 1200 | 250 | 260 | 370 |
| 寸法(mm) | 重量 (kg) |
運転時重量 (kg) |
|||
| W | H | D1 | D2 | ||
| 800 | 1500 | 1200 | 250 | 500 | 680 |
| 寸法(mm) | 重量 (kg) |
運転時重量 (kg) |
|||
| W | H | D1 | D2 | ||
| 800 | 1500 | 1200 | 250 | 530 | 710 |
仕様
| 型 式 | 接 続 | 加熱方式 | 給湯方式 | |||||||
| 方式 | 呼び径(A) | |||||||||
| 給水入口 | 蒸気入口 | 給湯口 | 戻り湯口 | 温水抜き口 | 蒸気ドレンロ | オーバーフロー | ||||
| HE-04RD-5 | ねじ込 | 25 | 25 | 25 | 10 |
20 (フランジ) |
20 (フランジ) |
25 |
蒸気・冷水・ 間接加熱方式 |
先止め・ 循環方式 |
| HE-04RD-6 | ||||||||||
| HE-08RD-5 | フランジ | 40 | 40 | 40 | 15 | 25 | 20 | 40 | ||
| HE-08RD-6 | ||||||||||
| HE-12RD-5 | フランジ | 50 | 50 | 50 | 15 | 25 | 20 | 50 | ||
| HE-12RD-6 | ||||||||||
| 型 式 | 給湯温度 (℃) |
定格熱出力 kW (kcal/h) |
電源 (V) |
周波数 (Hz) |
電気容量 (kW) |
定格電流 (A) |
使用圧力範囲 (MPa) | |
| 蒸気 | 冷水 | |||||||
| HE-04RD-5 | ~95 |
187 (160,000) |
AC200 (3相) |
50 | 1.8 | 7.6 |
0.2~0.35 (流動圧) |
0.1~0.4 (流動圧) |
| HE-04RD-6 | 60 | 1.8 | 6.2 | |||||
| HE-08RD-5 |
419 (360,000) |
50 | 2.8 | 11.3 | ||||
| HE-08RD-6 | 60 | 2.7 | 9.5 | |||||
| HE-12RD-5 |
838 (720,000) |
50 | 2.8 | 11.3 | ||||
| HE-12RD-6 | 60 | 2.7 | 9.5 | |||||
●本体内部は防水、防じん構造ではありませんのでご注意ください。
●標準装備
・安全装置:低水位保護装置、温度過昇防止装置、ポンプ過負荷保護装置
・接液部材質：SUS+CAC(BC)
・屋内利用
・開放タンク内蔵
●その他のカスタマイズにも対応可能です。ご相談ください。
＜カスタマイズ例＞
・屋外対応
・外部タンク利用対応
・遠隔操作・タイマー自動運転
・遠隔先からの給湯温度設定入力や給湯温度出力 など
・ユーザー指定の材質・給湯量等カスタム製作もいたします。
流量
給水温度別 給湯量・給湯温度線図
配管例
循環方式
ダウンロード
＊資料のダウンロードには、会員登録が必要です。
