蒸気瞬間給湯器 ハウコン | 循環方式
温水機器 蒸気瞬間給湯器 ハウコン | 循環方式

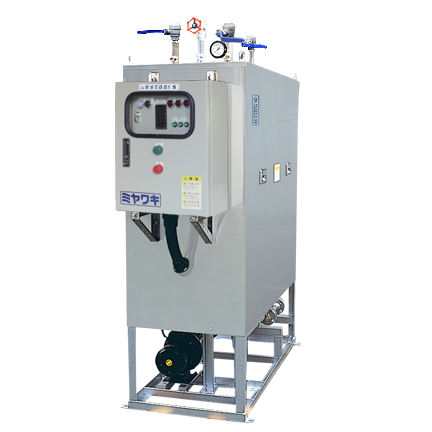

HE-04PL型
95℃までの高温給湯
特長・性能・用途
特長・性能
★食品用器具・容器包装のポジティブリスト制度適合品
2020年6月1日に施行された食品衛生法等の一部を改正する法律により定められた、食品用器具・容器包装のポジティブリスト制度に適合しています。
生成された温水は、仕込み水など食品製造工程でも安心してご使用いただけます。また、適合していることを証明する「適合宣言書」の発行も可能です。★浸出性能試験合格モデル
浸出性能試験に合格しており、食品製造用水は仕込み水(温水)として利用可能です。
95℃までの高温給湯が可能
食品産業における83℃以上の洗浄・殺菌用途で使用可能です。
多量の温水を安定供給
PID制御により、少量での温水使用時の温度安定性が従来器より向上。
一定の出湯圧力と温度の温水を供給します。
検査不要の給湯器
ストレージタンクや圧力容器に必要な定期検査や官庁への届出、また運転資格等は一切不要です。
クリーンな温水
間接加熱方式のためクリーンな温水を供給します。
静かな作動
蒸気と冷水の混合音がなく、設置場所の環境を阻害しません。
起動から数分で温水が供給できる
スイッチを入れるだけで瞬時にシステム起動。
確実な希望温度設定が可能
温度調節計による数値での温度設定により、ダイヤル設定で発生しがちな温度設定の曖昧さを解消。
用途
HEシリーズは大容量から中容量と各種のタイプを取り揃えています。
特に、HE-PLシリーズは食品製造現場で必要な仕込み水(温水)、洗浄、殺菌などあらゆる工程でご利用いただけます。
※特殊仕様につきましてはお気軽にご相談ください。
●厨房機器の洗浄殺菌
高熱を利用した厨房機器の洗浄・殺菌用としてご利用いただけます。
●食品製造にも利用可能
食品製造の仕込み水(温水)などにも安心してご利用いただけます。
寸法・重量
寸法・重量
| 寸法(mm) | 重量 (kg) |
運転時重量 (kg) |
|||
| W | H | D1 | D2 | ||
| 530 | 1500 | 1200 | 250 | 260 | 370 |
仕様
| 型 式 | 接続方式 | |||||||||
| 呼び径(A) | ||||||||||
| 給水入口 | 蒸気入口 | 給湯 | 戻り湯 | 温水抜き | 蒸気ドレン |
オーバーフロー |
加熱方式 | 給湯方式 | ||
| HE-04PL-5 | ねじ込 | 25 |
25 |
25 | 10 |
20 (フランジ) |
20 (フランジ) |
25 |
蒸気・冷水 |
先止め・循環方式 |
| HE-04PL-6 | ||||||||||
| 型 式 | 給湯温度 (℃) |
定格熱出力 kW (kcal/h) |
電源 (V) |
周波数 (Hz) |
電気容量 (kW) |
定格電流 (A) |
使用圧力範囲 (MPa) | |
| 蒸気 | 冷水 | |||||||
| HE-04PL-5 | ~95 |
187 (160,000) |
AC200 (3相) |
50 | 1.8 | 7.6 |
0.2~0.35 (流動圧) |
0.1~0.4 (流動圧) |
| HE-04PL-6 | 60 | 1.8 | 6.2 | |||||
●本体内部は防水、防じん構造ではありませんのでご注意ください。
●標準装備
・安全装置:低水位保護装置、温度過昇防止装置、ポンプ過負荷保護装置
・接液部材質:SUS
・屋内利用
・開放タンク内蔵
●その他のカスタマイズにも対応可能です。ご相談ください。
＜カスタマイズ例＞
・屋外対応
・並列仕様
・遠隔操作・タイマー自動運転
・遠隔先からの給湯温度設定入力や給湯温度出力 など
流量
給水温度別 流量・吐出温度線図
配管例
循環方式
