蒸気瞬間給湯器 ハウコン | 循環方式

温水機器 蒸気瞬間給湯器 ハウコン   | 循環方式 HE-08RH型

温水機器 蒸気瞬間給湯器 ハウコン | 循環方式

HE-08RH型

      95℃までの高温給湯

      温水機器 蒸気瞬間給湯器 ハウコン   | 循環方式 HE-08RH型

      特長・性能・用途

      特長・性能

      • 95℃までの高温給湯が可能

        食品産業における83℃以上の洗浄・消毒用途で使用可能です。

      • 多量の温水を安定供給

        一定の出湯圧力と温度の温水を供給します。

      • 検査不要の給湯器

        ストレージタンクや圧力容器に必要な定期検査や官庁への届出、また運転資格等は一切不要です。

      • クリーンな温水

        間接加熱方式のためクリーンな温水を供給します。

      • 静かな作動

        蒸気と冷水の混合音がなく、設置場所の環境を阻害しません。

      用途

      HEシリーズは特殊仕様(ステンレス仕様など)、大容量から中容量と各種のタイプを取り揃えています。
      一般産業から厚生用などあらゆる分野でご利用いただけます。
      ※特殊仕様につきましてはお気軽にご相談ください。

      ●厨房機器の洗浄殺菌
       高熱を利用した厨房機器の洗浄・殺菌用としてご利用できます。
      ●工場の洗浄用
       産業設備の洗浄用としても威力を発揮します。
      ●風呂
       大容量も可能ですから、大浴場でもご利用いただけます。

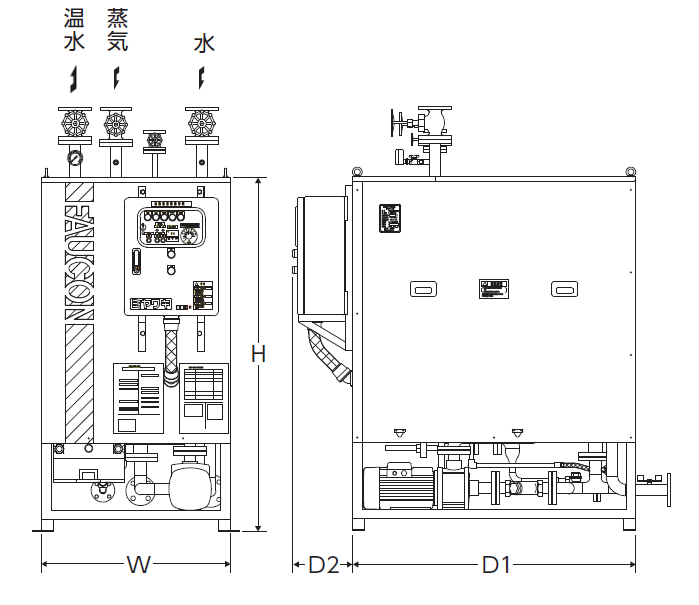

      寸法・重量

      寸法・重量




      寸法(mm) 重量
      (kg)
      運転時重量
      (kg)
      W H D1 D2
      800 1500 1200 250 500 680



      仕様

      型 式 接続方式
      呼び径(A)
      給水入口 蒸気入口 給湯 戻り湯 温水抜き 蒸気ドレン

      オーバーフロー

      加熱方式 給湯方式
      HE-08RH フランジ
      FF*
      40

      40

      40 15

      25

      20

      40

      蒸気・冷水
      間接加熱方式

      先止め・循環方式

      型 式 給湯温度
      (℃)

      定格熱出力

      kW

      (kcal/h)

      電源

      (V)

      周波数

      (Hz)

      電気容量

      (kW)

      定格電流

      (A)

      使用圧力範囲 (MPa) 給湯圧力
      (MPa)
      蒸気 冷水
      HE-08RH 30~95

      419

      (360,000)

      AC200

      (3相)

      50 1.8 7.6

      0.2~0.35

      (流動圧)

      0.1~0.4

      (流動圧)

      0.2
      (最大給湯時)
      60 2.7 9.9

      *取り得るフランジ規格 JIS 10K

      ●50Hz地域と60Hz地域のどちらでも使用可能です。
      ●本体内部は防水、防じん構造ではありませんのでご注意ください。
      ●標準装備
      ・安全装置:低水位保護装置、温度過昇防止装置、ポンプ過負荷保護装置
      ・接液部材質:SUS+CAC(BC)
      ・屋内利用
      ・内部タンク
      ●その他のカスタマイズにも対応可能です。ご相談ください。
      <カスタマイズ例>
      ・接液部材質:All SUS (浸出性能試験合格)
      ・屋外対応
      ・外部タンク利用対応
      ・遠隔操作・タイマー自動運転 など
      ・ユーザー指定の材質・給湯量等カスタム製作もいたします。

      ※100℃以下の加熱用途で低温蒸気(真空蒸気)の利用を検討の際は、別途ご相談ください。

      流量

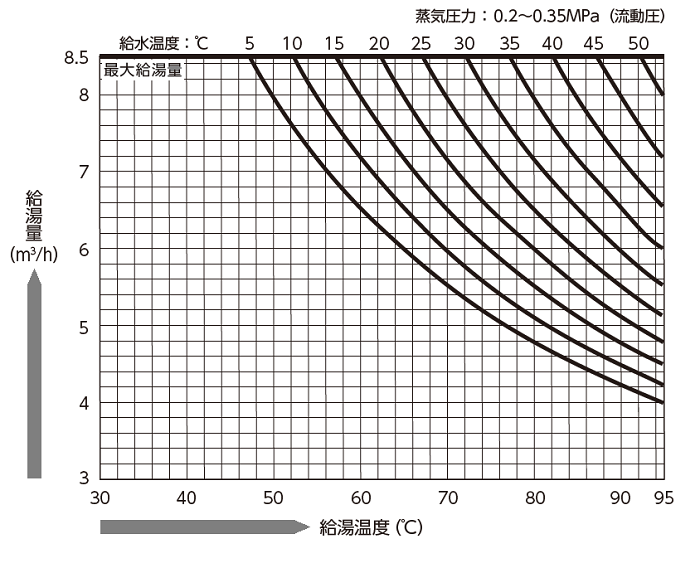

      給水温度別 流量・吐出温度線図




      配管例

      循環方式


      ダウンロード

      *資料のダウンロードには、会員登録が必要です。
