蒸気瞬間給湯器 QuickHot | ワンウェイ方式
温水機器 蒸気瞬間給湯器 QuickHot | ワンウェイ方式
LMG2型 | 安全付加装置
蒸気瞬間給湯器QuickHot用 安全付加装置 浸出性能試験合格モデル
特長・性能・用途
特長・性能
製品概要
LM15/LH15の給湯を感知して、蒸気用電磁弁(市販品)を開き、給湯しないときには蒸気用電磁弁を閉めるシステム製品です。
安全に配慮した設計
給湯器本体への負荷を軽減するとともに、給湯器故障時に発生する熱水の逆流を防止します。 給湯停止を検知して蒸気の供給を自動的に遮断します。
食品製造でも使用可能なモデル
食品製造でも安心してご使用いただくための条件をクリアした製品です。
● 浸出性能試験合格品
● ポジティブリスト制度* 対象外(合成樹脂不使用)
-
*ポジティブリスト制度とは？
食品に触れる器具や容器包装に使用できる物質を、安全性が確認されたものだけに限定してリスト化した制度です。
2020年に施行され、2025年6月から完全適用となりました。現在は合成樹脂製品が対象で、リストに掲載されていない物質は原則使用できません。
弊社のLMG2型の接液部には、食品用器具・容器包装のポジティブリスト制度の対象となる合成樹脂を使用していません。そのため、食品用器具としてご使用いただけます。
※温水機器の使用用途が、食品用器具としてではない場合、LMG1型も販売しております。
用途
異常昇温の軽減と給湯器本体内部部品の故障時に発生する可能性がある冷水ラインへの熱水逆流防止。

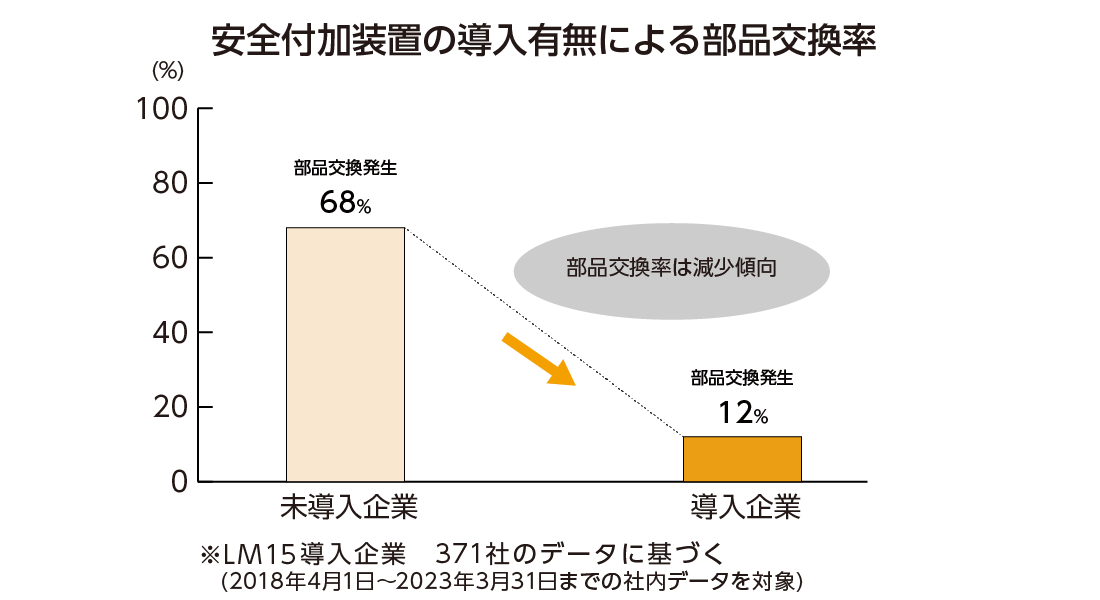

安全付加装置の導入メリット
寸法
寸法・重量
| 寸法 (mm) |
重量 (kg) |
| 上図を参照 | 0.7 |
| 寸法 (mm) |
重量 (kg) |
| 上図を参照 | 0.9 |
仕様
| 型式 | 定格電圧 | 許容電圧変動範囲 | 電磁弁駆動電圧 | コントロール入力 |
| LMG2 | AC100/200V (50/60Hz)共用 | 定格電圧の85~110% | 定格電圧に従う AC100V 1Amax , AC200V 0.5Amax |
フロースイッチ |
| 制御 | 使用周囲温度 | 使用周囲湿度 | 防水・防塵 | フロースイッチ材質 |
| コントロール入力ONのとき 電磁弁出力ON |
-10℃~55℃ (但し、氷結・結露のないこと) |
45~85%RH | IP65相当 |
C3771(ニッケルメッキ) |
| フロースイッチ取付姿勢 | フロースイッチ接続 | フロースイッチ最小流量* |
付属ケーブル |
| 制限なし | 入口側・出口側 ：Rc1/2 面間：75mm |
5ℓ/min |
電源用、出力用、入力用 各2ｍ |
●電磁弁が別途必要になります。
●蒸気用電磁弁について
電磁弁をお客様にてご用意いただく場合、下記の仕様に適合する製品をご選定ください。
使用流体：蒸気
最高使用圧力：0.3MPa以上
最高使用温度：143℃以上
Cv値：2.0以上
定格電圧：100VA以下
動作：通電時 開
*LH15-Ⅱ型に設置してご使用になる場合、LH15-Ⅱ型の最小流量も5ℓ/min必要となります。ご注意ください。(最小流量を下回ると電磁弁が適切に作動せず、給湯温度が変動する原因となります。）

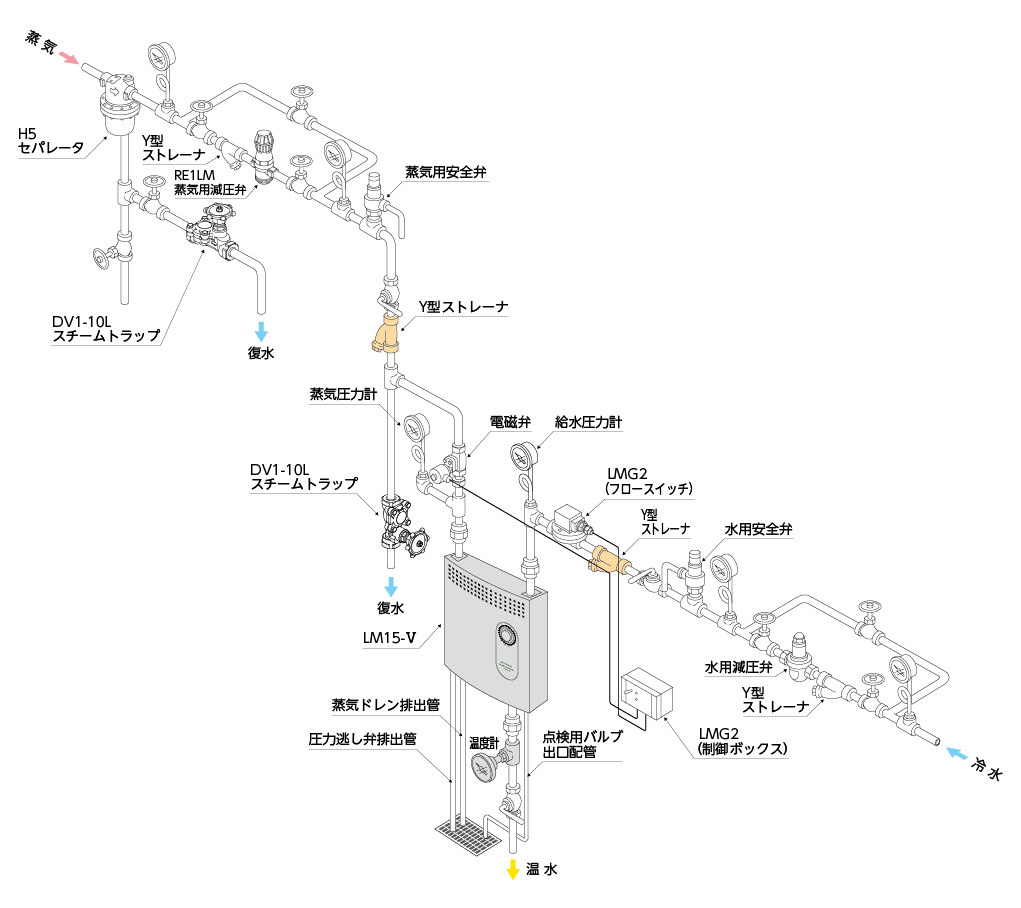

配管例
関連製品 参考型式
スチームトラップ DV1-10L
セパレータ H3 H5
蒸気用減圧弁 RE1LM
※本給湯器は、蒸気の熱量を冷水に伝え加熱する間接加熱方式を採用しています。
そのため、本給湯器で生成された温水は、蒸気に含まれている成分の影響を受けません。

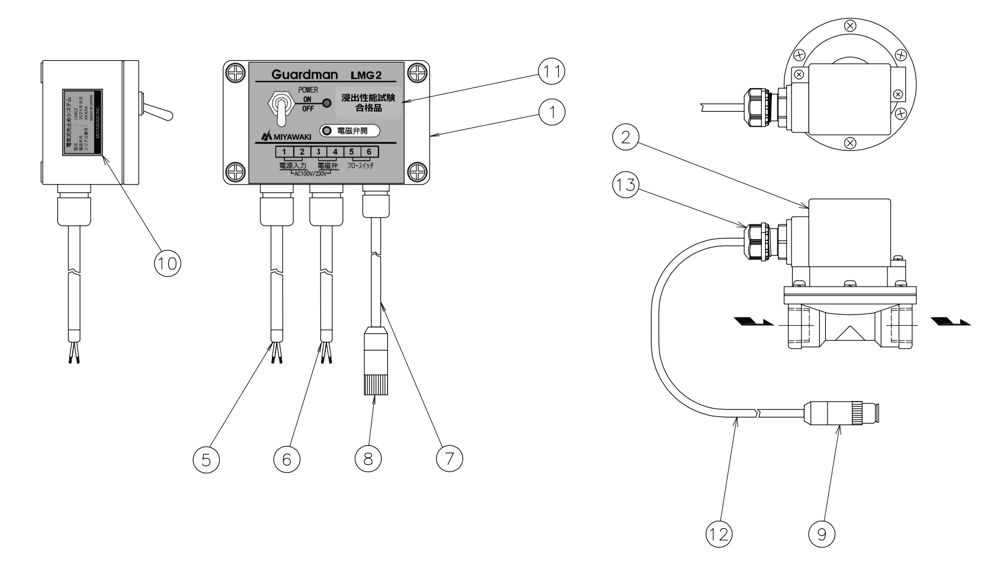

部品構成
| 部品No. | 部品名 | 制御ボックス ユニット |
フロースイッチ ユニット |
|---|---|---|---|
| 1 | 制御ボックス | △ | |
| 5 | 電源用ケーブル | △ | |
| 6 | 電磁弁用ケーブル | △ | |
| 7 | フロースイッチ用ケーブル | △ | |
| 8 | 防水コネクタ （メス） | △ | |
| 10 | ネームラベル | △ | |
| 2 | フロースイッチ | △ | |
| 9 | 防水コネクタ （オス） | △ | |
| 12 | フロースイッチ用ケーブル | △ | |
| 13 | ケーブルグランド | △ | |
| 11 | 浸出性能試験合格品シール | △ | |
| - | ヒューズ |
ダウンロード
＊資料のダウンロードには、会員登録が必要です。
