新発売 スケール除去機構付バイメタル式温調トラップ

バイメタル式 温調トラップ TB7N-SR/TB9N-SR


特徴/性能

スケール除去はハンドルを回すだけ!

● スケール除去に必要な時間は従来の1/10
従来の分解清掃作業が不要になりました。通期を止めることなく、ハンドルを回すだけで即座にスケール除去が可能です。作業時間は1台あたり3分程度です。

● 流路を塞ぐスケールを一掃
温調トラップは、流路(弁孔出入口)に多くスケールが堆積します。弁孔下部から除去作業をするため、スケールの一掃が可能になりました。

● 閉塞不良前の早期処置
定期的なスケール除去作業が効率的に実施できます。定期的に作業を行うことで、スケールが起因となる閉塞不良を防止します。

● 耐久性は抜群
SCCV(Self Closing and Centering Valve/自己制御着座弁)機構
バルブの耐久性向上のために開発したミヤワキ独自の機構です。
ソフトな着座を実現し耐久性を向上させる効果があります。球状のバルブがシャフトに固定されていないので、閉弁時にシャフトが多少傾いた場合でも、バルブ自身が柔軟に弁孔の中心に向かって閉弁するためです。



用途

●蒸気輸送管・スチームトレース、タンクヒーティング、暖房用等に最適です。






寸法図


仕様一覧

型 式 接続 最高使用圧力 最高作動差圧 最高使用温度 調整温度範囲 標準温度範囲 本体材質
方式 呼び径(A) PMO
(MPa)
ΔPMX
(MPa)
TMO
(℃)
(℃) (℃)
 TB7N-SR ねじ込
Rc, NPT
15・20・25 2.1 2.1 230 50~200 100
(1.0MPa時)
炭素鋼
A105
 TB7NF-SR フランジ
FF, RF
15・20・25

 TB7NW-SR ソケット
SW
15・20・25

 TB9N-SR ねじ込
Rc, NPT
15・20・25 1.6 1.6 50~180 100
(0.5MPa時)


 TB9NF-SR フランジ
FF, RF
15・20・25

 TB9NW-SR ソケット
SW
15・20・25


*取付方法は水平・垂直のいずれの配管にも使用できますが、復水がスチームトラップに流入しやすいよう下り勾配にしてください。


寸法・重量

接続方式 呼び径(A) 寸法(mm) 重量(kg)
L H1 H2 W
ねじ込/
ソケット
15 70 82 54 56 1
20 80 1.1
25 1.2



接続方式 呼び径(A) 寸法(mm) 重量(kg)
L H1 H2 W JIS(FF, RF) ASME/JPI(RF)
10K, 16K 20K 30K 150lb 300lb
フランジ 15 145 82 54 56 2.5 2.6 2.7 2.1 2.6
20 2.9 3 3.1 2.6 3.5
25 4 4.2 4.3 3.3 4.3



※フランジ接続の面間寸法は、オーダーメイドで製作できます。
※制作可能面間寸法については、お気軽にご相談ください。



排出量

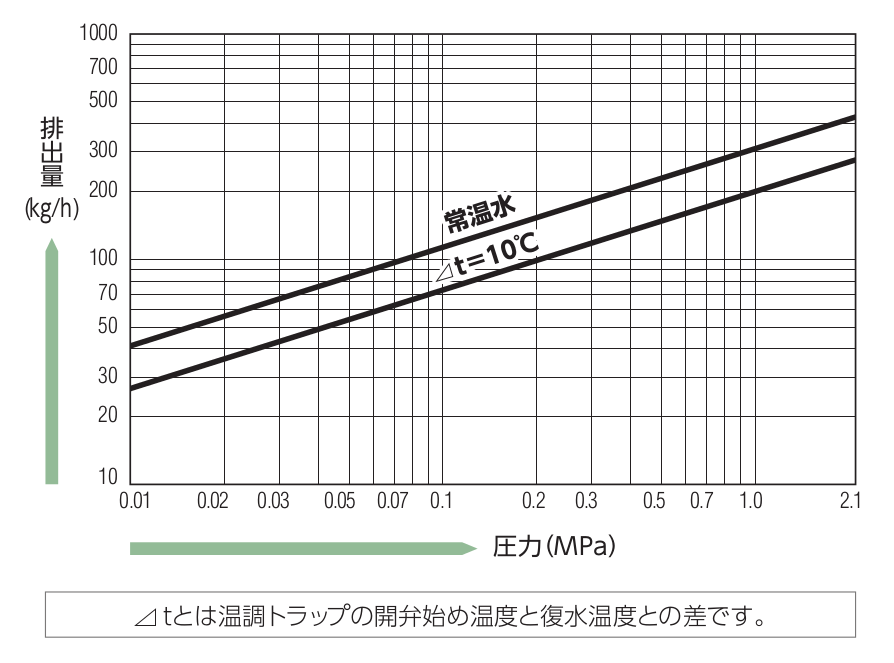

TB7N-SR/TB7NF-SR/TB7NW-SR

TB7N-SR (1).png

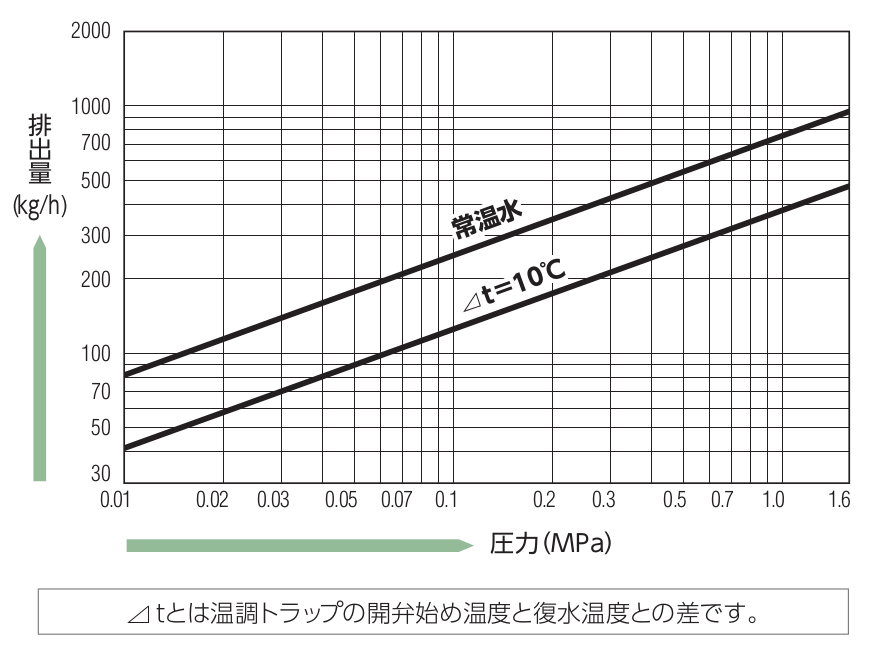

TB9N-SR/TB9NF-SR/TB9NW-SR

TB9N-SR (1).png

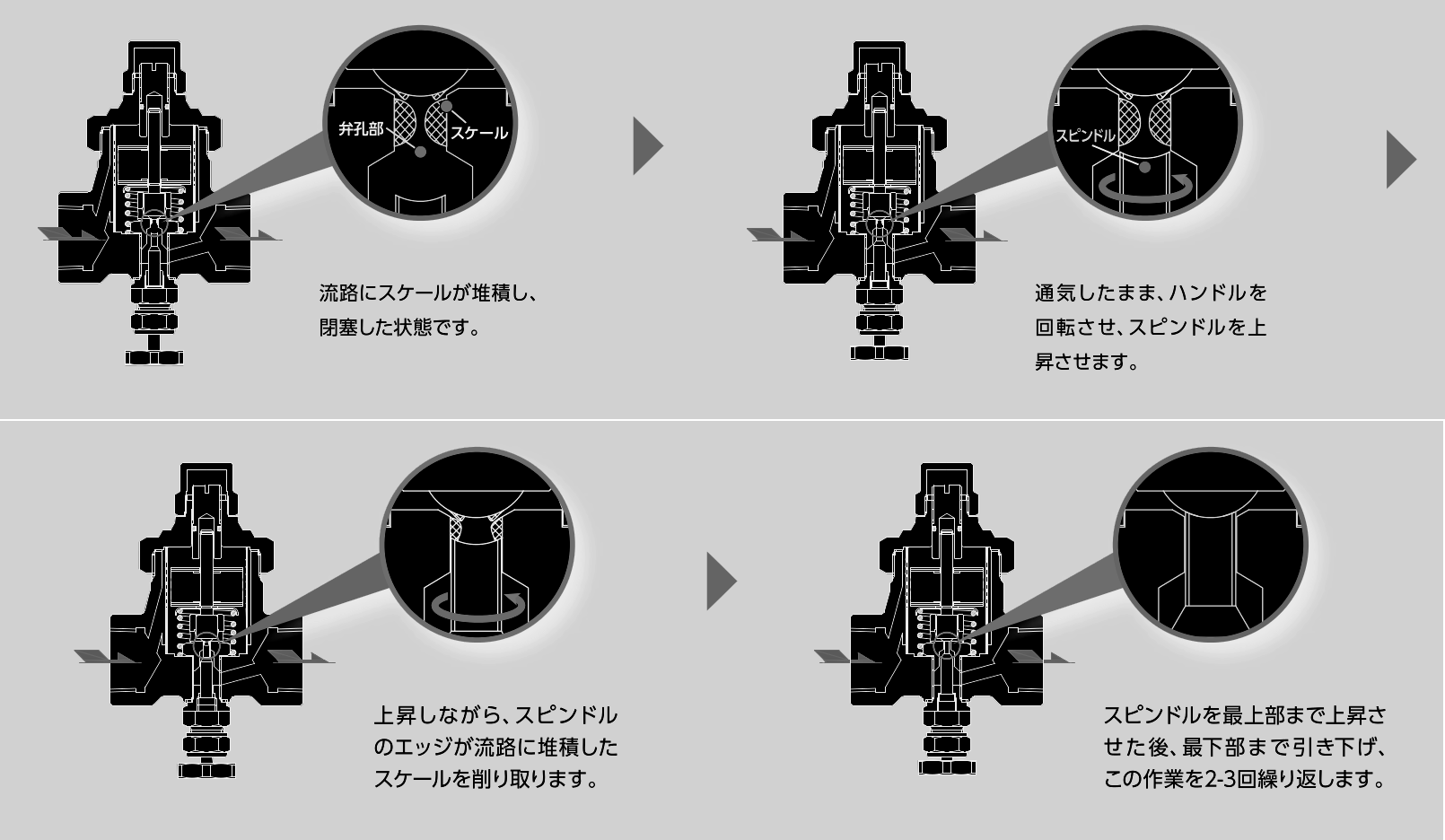

スチール除去作業の流れ(TB9N-SRの例)
