蒸気用減圧弁

パイロット作動式

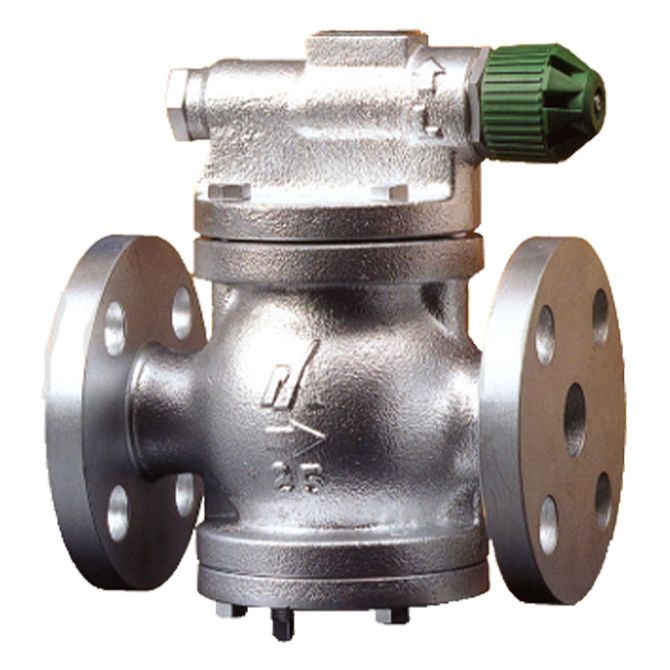

蒸気用減圧弁 パイロット作動式 RE10N型

蒸気用減圧弁 パイロット作動式

RE10N型

      ストレーナ内蔵 ワンプッシュブロー

      蒸気用減圧弁 パイロット作動式 RE10N型

      特長・性能・用途

      特長・性能

      • 蒸気用減圧弁

        蒸気供給圧力を使用機器の定格圧力以下に減圧し圧力を一定に保つ自動弁です。

      • パイロット作動式

        パロット室から供給された圧力を駆動部で検出し、弁部の開閉度を調整して、2次側圧力を一定に保持します。

      • コンパクト設計(超小型・軽量)により、小スペースでも取り付けられます。
        更に放散熱量が少なく、省エネ性・経済性に優れています。

      • 圧力の調整は工具不要、ハンドル操作で簡単に行えます。(ロック機構付)

      • 過応力防止機構の採用により耐久性は抜群です。

      • 分解・組立が簡単にでき、メンテナンス性に優れています。

      • ストレーナ内蔵タイプ

      • ワンプッシュブロー可能



      用途

      食品・染色・クリーニング関連機器、暖房設備、空調設備など幅広い用途に使用できます。

      寸法・重量

      寸法・重量




      呼び径(A) 寸法(mm) 重量
      (kg)
      L L1 H1 H2 W
      15 160 175 133 80 100 7.1
      20 7.4
      25 170 180 8.5
      32 200 210 154 103 130 14.2
      40 14.3
      50 220 220 15.6

      仕様

      型 式 接続 最高使用圧力
      (MPa)

      使用圧力範囲

      (1次側圧力) (MPa)

      制御圧力範囲

      (2次側圧力) (MPa)

      最大減圧比

      最高使用温度

      (℃)

      本体材質
      方式 呼び径(A)
      RE10N

      フランジ

      FF,RF*

      15 1.6 0.1~1.6 0.034~1.2 20:1 220

      ダクタイル鋳鉄

      FCD450

      20
      25
      32
      40
      50
      *取り得るフランジ規格 JIS 10K,16K,20K

      ●オフセット圧力は0.03MPa以内
      ●最小差圧は0.07MPa
      ●最小調整可能流量は定格流量の5%
      ●締切昇圧は0.03MPa以内

      蒸気流量・呼び径選定図

      ●選定図の使用方法(例)
      800kg/hの蒸気を0.8MPaから0.5MPaに減圧する場合
       1. 1次側圧力0.8MPaの曲線と、2次側圧力0.5MPaの横線が交差する点を見つけます。
       2. 交差した点から垂線を引き、交わった点が示す蒸気流量が800kg/h以上で、最も呼び径が小さいものを探します。
       3. この場合、呼び径40Aの減圧弁選定が最適です。

      配管例


      ■関連製品 参考型式
         サイトグラス   TS1    T3
         Y型ストレーナ   YSF
         セパレータ            H3      H5
         スチームトラップ 条件により異なります

      部品構成

      RE10N

      A-3_A07582-00 RE10 15-50A.png



      部品No. 部品名 A-Kit B-Kit C-Kit D-Kit Handle
      Unit
      Bellows
      Unit
      Pilot
      Unit
      Spring
      Unit
      1 Body
      2 Cover
      3 Bottom Flange
      4 Valve (Main)
      5 Valve Seat (Main)
      6 Spring (Return)
      7 Piston
      8 Cylinder Liner
      9 Adjust Cover
      10 Plug (Screen)
      11 Valve (Pilot)
      12 Valve Seat (Pilot)
      13 Spring (Pilot)
      14 Bellows
      15 Spring (Adjust)
      16 Spring Stay (Adjust)
      17 Sleeve
      18 Adjust Bolt
      19 Piston Ring
      21 Screen (Pilot)
      22 Handle
      23 Collar
      24 Gasket (Pilot)
      25 Gasket (Seat)
      26 Gasket (Cover)
      27 Gasket (Bottom)
      28 Gasket (Bellows)
      29 Gasket (Screen)
      31 Spring (Handle)
      32 Washer (Handle)
      33 Screw (Handle)
      34 Lock Nut
      35 Name Plate
      36 Rivet
      37 Bolt (Cover)
      38 Bolt (Bottom)     32-50A (4ケ)
      47 Shaft (Pilot)
      48 Bush (Pilot)
      49 Spring Pin (Piston)
      50 Gasket (Adjust)
      51 Plug



      A-Kit   カバー付き内部ユニット一式
      B-Kit 上部カバー除く内部ユニット一式
      C-Kit バルブユニット一式
      D-Kit カバー付上部ユニット一式



      特長・性能

      • 蒸気用減圧弁

        蒸気供給圧力を使用機器の定格圧力以下に減圧し圧力を一定に保つ自動弁です。

      • パイロット作動式

        パロット室から供給された圧力を駆動部で検出し、弁部の開閉度を調整して、2次側圧力を一定に保持します。

      • コンパクト設計(超小型・軽量)により、小スペースでも取り付けられます。
        更に放散熱量が少なく、省エネ性・経済性に優れています。

      • 圧力の調整は工具不要、ハンドル操作で簡単に行えます。(ロック機構付)

      • 過応力防止機構の採用により耐久性は抜群です。

      • 分解・組立が簡単にでき、メンテナンス性に優れています。

      • ストレーナ内蔵タイプ

      • ワンプッシュブロー可能

      寸法・重量




      呼び径(A) 寸法(mm) 重量
      (kg)
      L L1 H1 H2 W
      15 160 175 133 80 100 7.1
      20 7.4
      25 170 180 8.5
      32 200 210 154 103 130 14.2
      40 14.3
      50 220 220 15.6
      型 式 接続 最高使用圧力
      (MPa)

      使用圧力範囲

      (1次側圧力) (MPa)

      制御圧力範囲

      (2次側圧力) (MPa)

      最大減圧比

      最高使用温度

      (℃)

      本体材質
      方式 呼び径(A)
      RE10N

      フランジ

      FF,RF*

      15 1.6 0.1~1.6 0.034~1.2 20:1 220

      ダクタイル鋳鉄

      FCD450

      20
      25
      32
      40
      50
      *取り得るフランジ規格 JIS 10K,16K,20K

      ●オフセット圧力は0.03MPa以内
      ●最小差圧は0.07MPa
      ●最小調整可能流量は定格流量の5%
      ●締切昇圧は0.03MPa以内

      ●選定図の使用方法(例)
      800kg/hの蒸気を0.8MPaから0.5MPaに減圧する場合
       1. 1次側圧力0.8MPaの曲線と、2次側圧力0.5MPaの横線が交差する点を見つけます。
       2. 交差した点から垂線を引き、交わった点が示す蒸気流量が800kg/h以上で、最も呼び径が小さいものを探します。
       3. この場合、呼び径40Aの減圧弁選定が最適です。

      ■関連製品 参考型式
         サイトグラス   TS1    T3
         Y型ストレーナ   YSF
         セパレータ            H3      H5
         スチームトラップ 条件により異なります

      RE10N

      A-3_A07582-00 RE10 15-50A.png



      部品No. 部品名 A-Kit B-Kit C-Kit D-Kit Handle
      Unit
      Bellows
      Unit
      Pilot
      Unit
      Spring
      Unit
      1 Body
      2 Cover
      3 Bottom Flange
      4 Valve (Main)
      5 Valve Seat (Main)
      6 Spring (Return)
      7 Piston
      8 Cylinder Liner
      9 Adjust Cover
      10 Plug (Screen)
      11 Valve (Pilot)
      12 Valve Seat (Pilot)
      13 Spring (Pilot)
      14 Bellows
      15 Spring (Adjust)
      16 Spring Stay (Adjust)
      17 Sleeve
      18 Adjust Bolt
      19 Piston Ring
      21 Screen (Pilot)
      22 Handle
      23 Collar
      24 Gasket (Pilot)
      25 Gasket (Seat)
      26 Gasket (Cover)
      27 Gasket (Bottom)
      28 Gasket (Bellows)
      29 Gasket (Screen)
      31 Spring (Handle)
      32 Washer (Handle)
      33 Screw (Handle)
      34 Lock Nut
      35 Name Plate
      36 Rivet
      37 Bolt (Cover)
      38 Bolt (Bottom)     32-50A (4ケ)
      47 Shaft (Pilot)
      48 Bush (Pilot)
      49 Spring Pin (Piston)
      50 Gasket (Adjust)
      51 Plug



      A-Kit   カバー付き内部ユニット一式
      B-Kit 上部カバー除く内部ユニット一式
      C-Kit バルブユニット一式
      D-Kit カバー付上部ユニット一式
