パイロット作動式

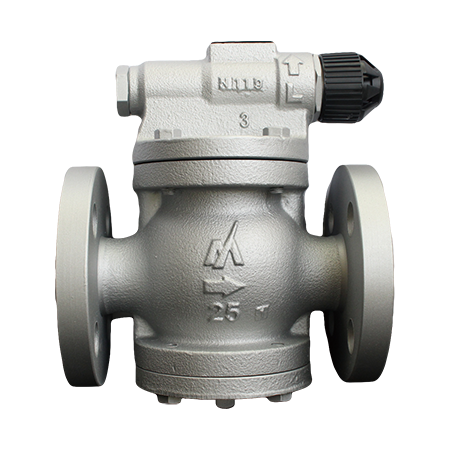

蒸気用減圧弁 パイロット作動式
RE12型
スクリーン内蔵 ワンプッシュブロー
特長・性能・用途
特長・性能
ダブルスクリーン構造
主弁部とパイロット部の2か所にスクリーンを内蔵。 主弁シート部に異物が付着するのを防ぎ、シール性の長期間維持と精密な圧力制御を継続させます。
蒸気用減圧弁
蒸気供給圧力を使用機器の定格圧力以下に減圧し圧力を一定に保つ自動弁です。
パイロット作動式
パイロット部から供給された圧力を駆動部で受圧し、メインバルブの開閉度を調整して、2次側圧力を一定に保持します。
コンパクト設計で省スペース設置を実現
超小型・軽量設計により設置場所を選ばず、省スペースで設置可能。さらに、放散熱量が少なく、省エネ性・経済性にも優れています。
工具不要で簡単に圧力調整が可能
圧力の調整は工具不要で、ハンドル操作により簡単に行うことができます。（ロック機構付）
優れた耐久性
過応力防止機構の採用により、高い耐久性を実現しています。
優れたメンテナンス性
分解・組立が簡単に行えるため、メンテナンス性に優れています。
ワンプッシュブロー可能
本体外部から、内部蓄積したスケール等のブローができます。
用途
食品・染色・クリーニング関連機器、暖房設備、空調設備など幅広い用途に使用できます。
寸法・重量
寸法・重量
| 呼び径(A) | 寸法(mm) | 重量 (kg) |
||||
| L | L1 | H1 | H2 | W | ||
| 15 | 160 | 175 | 133 | 75 | 100 | 6.9 |
| 20 | 7.2 | |||||
| 25 | 170 | 180 | 8.3 | |||
| 32 | 200 | 210 | 155 | 98 | 130 | 13.6 |
| 40 | 13.7 | |||||
| 50 | 220 | 220 | 15.0 | |||
仕様
| 型 式 | 接続 | 最高使用圧力 (MPa) |
使用圧力範囲 (1次側圧力) (MPa) |
制御圧力範囲 (2次側圧力) (MPa) |
最大減圧比 |
最高使用温度 (℃) |
本体材質 | |
| 方式 | 呼び径(A) | |||||||
| RE12 |
フランジ FF,RF* |
15 | 1.6 | 0.1~1.6 | 0.034~1.2 | 20:1 | 220 |
ダクタイル鋳鉄 (FCD450、A105) |
| 20 | ||||||||
| 25 | ||||||||
| 32 | ||||||||
| 40 | ||||||||
| 50 | ||||||||
●オフセット：0.03MPa以内
●最小差圧：0.07MPa
●最小調整可能流量：定格流量の5%
●締切昇圧：0.03MPa以内
蒸気流量・呼び径選定図
●選定図の使用方法(例)
800kg/hの蒸気を0.8MPaから0.5MPaに減圧する場合
1. 1次側圧力0.8MPaの曲線と、2次側圧力0.5MPaの横線が交差する点を見つけます。
2. 交差した点から垂線を引き、交わった点が示す蒸気流量が800kg/h以上で、最も呼び径が小さいものを探します。
3. この場合、呼び径40Aの減圧弁選定が最適です。
配管例
■関連製品 参考型式
サイトグラス TS1N T3
Y型ストレーナ YSF
セパレータ H3 H5
スチームトラップ 条件により異なります

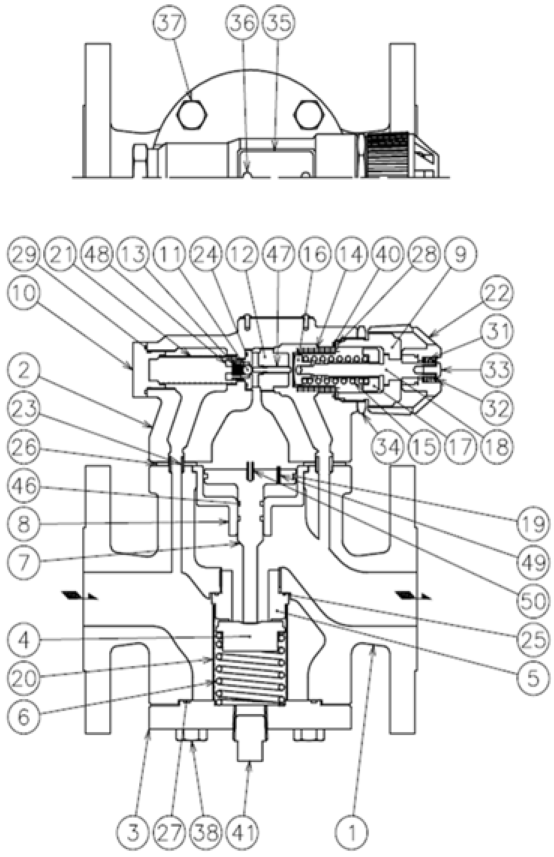

部品構成
RE12
| 部品No. | 部品名 | A-Kit | B-Kit | Twelve-Kit | D-Kit | Handle Unit |
Pilot Unit |
|---|---|---|---|---|---|---|---|
| 1 | Body | ||||||
| 2 | Cover | ◎ | ◇ | ||||
| 3 | Bottom Flange | □ | |||||
| 4 | Valve (Main) | ◎ | ○ | □ | |||
| 5 | Valve Seat (Main) | ◎ | ○ | □ | |||
| 6 | Spring (Return) | ◎ | ○ | □ | |||
| 7 | Piston | ◎ | ○ | □ | |||
| 8 | Cylinder Liner | ◎ | ○ | □ | |||
| 9 | Adjust Cover | ◎ | ◇ | ||||
| 10 | Plug (Screen) | ◎ | ◇ | ||||
| 11 | Valve (Pilot) | ◎ | ◇ | △ | |||
| 12 | Valve Seat (Pilot) | ◎ | ◇ | △ | |||
| 13 | Spring (Pilot) | ◎ | ◇ | △ | |||
| 14 | Bellows | ◎ | ◇ | ||||
| 15 | Spring (Adjust) | ◎ | ◇ | ||||
| 16 | Spring Stay (Adjust) | ◎ | ◇ | ||||
| 17 | Sleeve | ◎ | ◇ | ||||
| 18 | Adjust Bolt | ◎ | ◇ | ||||
| 19 | Piston Ring | ◎ | ○ | ||||
| 20 | Screen (Bottom) | ||||||
| 21 | Screen (Pilot) | ◎ | ◇ | △ | |||
| 22 | Handle | ◎ | ◇ | △ | |||
| 23 | Collar | ◎ | ◇ | ||||
| 24 | Gasket (Pilot) | ◎ | ◇ | △ | |||
| 25 | Gasket (Seat) | ◎ | ○ | □ | |||
| 26 | Gasket (Cover) | ◎ | ○ | □ | ◇ | ||
| 27 | Gasket (Bottom) | ◎ | ○ | □ | |||
| 28 | Gasket (Bellows) | ◎ | ◇ | △ | |||
| 29 | Gasket (Screen) | ◎ | ◇ | △ | |||
| 31 | Spring (Handle) | ◎ | ◇ | △ | |||
| 32 | Washer (Handle) | ◎ | ◇ | △ | |||
| 33 | Screw (Handle) | ◎ | ◇ | △ | |||
| 34 | Lock Nut | ◎ | ◇ | ||||
| 35 | Name Plate | ◎ | ◇ | ||||
| 36 | Rivet | ◎ | ◇ | ||||
| 37 | Bolt (Cover) | ◎ | ○ | □ | ◇ | ||
| 38 | Bolt (Bottom) | ◎ | ○ | □ | |||
| 40 | Gasket (Adjust) | ◇ | △ | ||||
| 41 | Plug | □ | |||||
| 46 | Guide Ring | □ | |||||
| 47 | Shaft (Pilot) | ◎ | ◇ | △ | |||
| 48 | Bush (Pilot) | ◎ | ◇ | △ | |||
| 49 | Spring Pin (Piston) | ◎ | ○ | □ | |||
| 50 | Spring Pin (Piston) | ◎ | ◇ |
| A-Kit | カバー付き内部ユニット一式 |
| B-Kit | 上部カバー除く内部ユニット一式 |
| C-Kit | バルブユニット一式 |
| D-Kit | カバー付上部ユニット一式 |
