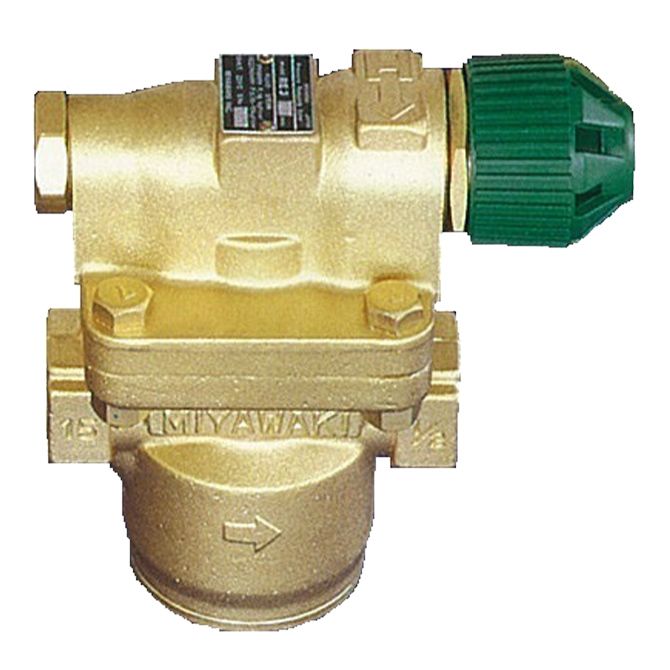

パイロット作動式
蒸気用減圧弁 パイロット作動式
RE3型
スクリーン内蔵 ワンプッシュブロー
特長・性能・用途
特長・性能
蒸気用減圧弁
蒸気供給圧力を使用機器の定格圧力以下に減圧し圧力を一定に保つ自動弁です。
パイロット作動式
パイロット部から供給された圧力を駆動部で受圧し、メインバルブの開閉度を調整して、2次側圧力を一定に保持します。
コンパクト設計(超小型・軽量)により、省スペースでも取り付けられます。
更に放散熱量が少なく、省エネ性・経済性に優れています。圧力の調整は工具不要、ハンドル操作で簡単に行えます。(ロック機構付)
過応力防止機構の採用により耐久性は抜群です。
分解・組立が簡単にでき、メンテナンス性に優れています。
ストレーナ機能内蔵タイプ
本体にスクリーン(20メッシュ相当)を内蔵し、ストレーナ機能を持っています。
ワンプッシュブロー可能
用途
食品・染色・クリーニング関連機器、暖房設備、空調設備など幅広い用途に使用できます。
寸法・重量
寸法・重量
| 呼び径(A) | 寸法(mm) | 重量 (kg) |
||||
| L | L1 | H1 | H2 | W | ||
| 15 | 90 | 127 | 87 | 58 | 74 | 2.7 |
| 20 | 95 | 130 | 2.8 | |||
| 25 | 100 | 132 | ||||
| 32 | 130 | 155 | 111 | 73 | 96 | 6.2 |
| 40 | 6.3 | |||||
| 50 | 140 | 157 | 121 | 79 | 110 | 8.3 |
仕様
| 型 式 | 接続 | 最高使用圧力 (MPa) |
使用圧力範囲 (1次側圧力) (MPa) |
制御圧力範囲 (2次側圧力) (MPa) |
最大減圧比 |
最高使用温度 (℃) |
本体材質 | |
| 方式 | 呼び径(A) | |||||||
| RE3 |
ねじ込 Rc,NPT |
15 | 1.6 | 0.1~1.6 | 0.034~1.2 | 20:1 | 220 |
ブラス |
| 20 | ||||||||
| 25 | ||||||||
| 32 | ||||||||
| 40 | ||||||||
| 50 | ||||||||
●オフセット：0.03MPa以内
●最小差圧：0.07MPa
●最小調整可能流量：定格流量の5%
●締切昇圧：0.03MPa以内
蒸気流量・呼び径選定図
●選定図の使用方法(例)
400kg/hの蒸気を1.2MPaから0.7MPaに減圧する場合
1. 1次側圧力1.2MPaの曲線と、2次側圧力0.7MPaの横線が交差する点を見つけます。
2. 交差した点から垂線を引き、交わった点が示す蒸気流量が400kg/h以上で、最も呼び径が小さいものを探します。
3. この場合、呼び径25Aの減圧弁選定が最適です。
配管例
■関連製品 参考型式
サイトグラス TS1 T3
Y型ストレーナ YM1 YSF
セパレータ H3 H5
スチームトラップ 条件により異なります
部品構成
RE3
| 部品No. | 部品名 | A-Kit | B-Kit | C-Kit | D-Kit |
|---|---|---|---|---|---|
| 1 | Body | ||||
| 2 | Cover | ◎ | ◇ | ||
| 3 | Plug | ||||
| 3 | Bottom Flange 32/40A/50A | ||||
| 4 | Valve (Main) | ◎ | ○ | □ | |
| 5 | Valve Seat (Main) | ◎ | ○ | □ | |
| 6 | Spring (Return) | ◎ | ○ | □ | |
| 7 | Piston | ◎ | ○ | ||
| 8 | Cylinder Liner | ◎ | ○ | ||
| 9 | Adjust Cover | ◎ | ◇ | ||
| 10 | Plug (Screen) | ◎ | ◇ | ||
| 11 | Valve (Pilot) | ◎ | ◇ | ||
| 12 | Valve Seat (Pilot) | ◎ | ◇ | ||
| 13 | Spring (Pilot) | ◎ | ◇ | ||
| 14 | Bellows | ◎ | ◇ | ||
| 15 | Spring (Adjust) | ◎ | ◇ | ||
| 16 | Spring Stay (Adjust) | ◎ | ◇ | ||
| 17 | Sleeve | ◎ | ◇ | ||
| 18 | Adjust Bolt | ◎ | ◇ | ||
| 19 | Piston Ring | ◎ | ○ | ||
| 20 | Screen (Bottom) | ◎ | ○ | ||
| 21 | Screen (Pilot) | ◎ | ◇ | ||
| 22 | Handle | ◎ | ◇ | ||
| 23 | Collar | ◎ | ◇ | ||
| 24 | Gasket (Pilot) | ◎ | ◇ | ||
| 25 | Gasket (Seat) | ◎ | ○ | □ | |
| 26 | Gasket (Cover) | ◎ | ○ | □ | ◇ |
| 27 | Gasket (Plug) | ◎ | ○ | □ | |
| 28 | Gasket (Bellows) | ◎ | ◇ | ||
| 29 | Gasket (Screen) | ◎ | ◇ | ||
| 30 | Gasket (Cylinder) | ◎ | ○ | □ | |
| 31 | Spring (Handle) | ◎ | ◇ | ||
| 32 | Washer (Handle) | ◎ | ◇ | ||
| 33 | Screw (Handle) | ◎ | ◇ | ||
| 34 | Lock Nut | ◎ | ◇ | ||
| 35 | Name Plate | ◎ | ◇ | ||
| 36 | Rivet | ◎ | ◇ | ||
| 37 | Bolt (Cover) Nut (Cover) | ◎ | ◇ | ||
| 38 | Bolt (Bottom) | ||||
| 39 | Spring Pin 3×8 | ◎ | ○ | ||
| 46 | Guide Ring | ◎ | ○ | ||
| 47 | Shaft (Pilot) | ◎ | ◇ | ||
| 48 | Bush (Pilot) | ◎ | ◇ | ||
| 49 | Spring Pin (Piston) | ◎ | ○ | ||
| 50 | Spring Pin (Piston) 3×16 | ◎ | ○ | ||
| 51 | Gasket (Cylinder) 50A | ○ 50Aのみ |
|||
| 52 | Nut 32/40/50A |
| A-Kit | カバー付き内部ユニット一式 |
| B-Kit | 上部カバー除く内部ユニット一式 |
| C-Kit | バルブユニット一式 |
| D-Kit | カバー付上部ユニット一式 |
