ダイヤフラム式 | Dシリーズ

スチームトラップ ダイヤフラム式 | Dシリーズ DC1型

スチームトラップ ダイヤフラム式 | Dシリーズ

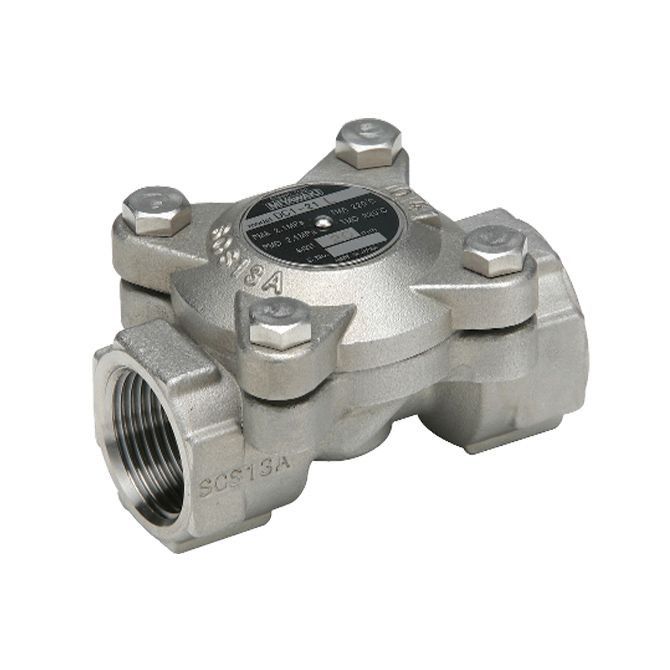

DC1型

  • SCCV機構
  • ステンレス
  • 復水回収対応
  • 水平取付
  • 垂直取付
  • バイパス機能
  • 自動ブローオフ
  • フランジ面間調整可
  • ASTM材可
スチームトラップ ダイヤフラム式 | Dシリーズ DC1型

特長・性能・用途

特長・性能

  • コンパクト設計

    小さなスペースでも取付けが可能です。

  • ステンレス製

    耐食性に優れます。

  • 蒸気漏洩がない

    飽和温度より低い温度で作動しますので、蒸気の漏れがなく省エネ性に優れます。

  • メンテナンスが容易

    部品点数が少なく保守点検が容易に行えます。

用途

食品機器、バイオ機器、小型熱交換器、タンクヒーティング、蒸気主管、スチームトレース、クリーニング機器などに適しています。

寸法・重量

寸法・重量


呼び径(A) 寸法(mm) 重量
(kg)
L H1 H2 W
8 65 29 11 53 0.4
10
15 75 31 17 0.5
20
25 80 34 21

仕様

型 式 接続

最高使用圧力

(MPa)

最高作動

最高使用温度

(℃)

開弁温度 本体材質
方式 呼び径(A)
DC1-21H

ねじ込

Rc,NPT

8 2.1 2.1 220 飽和温度マイナス5℃

ステンレス鋳鋼

SCS13A

10
15
20
25
DC1-21L 8 飽和温度マイナス15℃
10
15
20
25

※ねじ込フランジ型の製作が可能です。面間寸法は、オーダーメイドで製作できます。
*製作可能面間寸法については、お気軽にご相談ください。

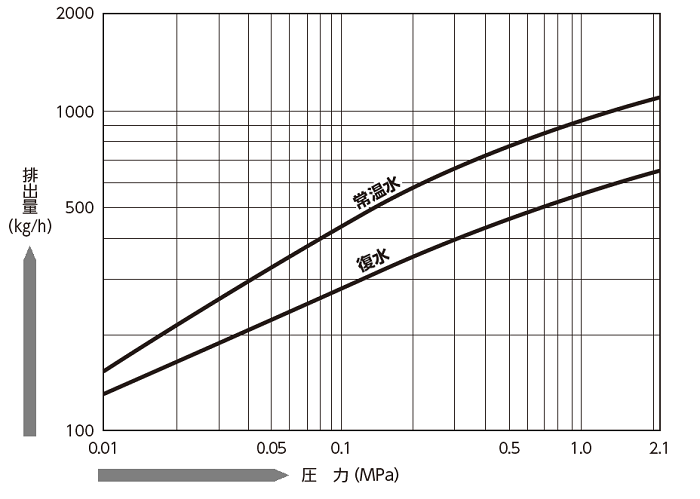

流量


部品構成

DC1

C-57_A14772-01 DC1-21H.png



部品No. 部品名  C-Kit  Cover Unit
1 Body
2 Cover
3 Thermo Element
4 Valve Seat
5 Stop Spring
6 Screen
7 Gasket (Valve Seat)
8 Gasket (Cover)
9 Bolt
11 Name Plate
12 Rivet



C-Kit バルブユニット一式

特長・性能

  • コンパクト設計

    小さなスペースでも取付けが可能です。

  • ステンレス製

    耐食性に優れます。

  • 蒸気漏洩がない

    飽和温度より低い温度で作動しますので、蒸気の漏れがなく省エネ性に優れます。

  • メンテナンスが容易

    部品点数が少なく保守点検が容易に行えます。

用途

食品機器、バイオ機器、小型熱交換器、タンクヒーティング、蒸気主管、スチームトレース、クリーニング機器などに適しています。

寸法・重量


呼び径(A) 寸法(mm) 重量
(kg)
L H1 H2 W
8 65 29 11 53 0.4
10
15 75 31 17 0.5
20
25 80 34 21
型 式 接続

最高使用圧力

(MPa)

最高作動

最高使用温度

(℃)

開弁温度 本体材質
方式 呼び径(A)
DC1-21H

ねじ込

Rc,NPT

8 2.1 2.1 220 飽和温度マイナス5℃

ステンレス鋳鋼

SCS13A

10
15
20
25
DC1-21L 8 飽和温度マイナス15℃
10
15
20
25

※ねじ込フランジ型の製作が可能です。面間寸法は、オーダーメイドで製作できます。
*製作可能面間寸法については、お気軽にご相談ください。


DC1

C-57_A14772-01 DC1-21H.png



部品No. 部品名  C-Kit  Cover Unit
1 Body
2 Cover
3 Thermo Element
4 Valve Seat
5 Stop Spring
6 Screen
7 Gasket (Valve Seat)
8 Gasket (Cover)
9 Bolt
11 Name Plate
12 Rivet



C-Kit バルブユニット一式
