スチームトラップ 下向きバケット式 | Eシリーズ ER105型

スチームトラップ 下向きバケット式 | Eシリーズ

ER105型

  • SCCV機構
  • ステンレス
  • 復水回収対応
  • 水平取付
  • 垂直取付
  • バイパス機能
  • 自動ブローオフ

    1980年 省エネルギー優秀製品賞受賞

    スチームトラップ 下向きバケット式 | Eシリーズ ER105型

    特長・性能・用途

    特長・性能

    • 蒸気の巻き込み漏洩がない

      二重の気水分離機構(U字通路と下向きバケットの働き)により、気水分離が確実で、蒸気の巻き込み漏洩などがありません

    • 耐久性は抜群

      振動に強いSCCV機構のバルブを装着。同時にレバー・ピンの材質、厚さ、太さ等を強度アップし耐久性にも優れています。
      バルブの耐久性向上のために開発したミヤワキ独自の機構です。
      ソフトな着座を実現し耐久性を向上させる効果があります。

    • 高温空気も排除できる

      エアベントの動きで空気障害、蒸気障害がありません。(高温空気も排除できます。)

    • 復水回収にも対応

      背圧許容度も高く、復水回収でも使用することが可能です。

    • メンテナンスが簡単

      カバーに全ユニットが取り付けられているため、メンテナンスが簡単です。


    ※SCCV機構とはSelf Closing and Centering Valve System(自己制御着座弁)機構の略語です。

    用途

    プラント工業、食品製造、染色、クリーニング、空調などあらゆる業種の幅広い用途に適しています。

    寸法・重量

    寸法・重量

    ねじ込タイプ


    呼び径(A) 寸法(mm) 重量
    (kg)
    L H1 H2 W
    20 190 155 134 120 10.2
    25
    32
    40



    フランジタイプ


    呼び径(A) 寸法(mm) 重量
    (kg)
    L H1 H2 W
    15 254 155 134 120 13.6
    20
    25
    32 260 15.1
    40
    50

    仕様


    型 式 接続 最高使用圧力
    (MPa)
    最高作動圧力差
    (MPa)
    最高使用温度
    (℃)
    本体材質
    方式 呼び径(A)
    ER105-3

    ねじ込

    Rc,NPT

    20 0.3 0.3 220

    鋳鉄
    FC250

    25
    32
    40
    ER105-7 20

    0.7

    0.7
    25
    32
    40
    ER105F-3

    フランジ

    FF,RF*

    15 0.3 0.3
    20
    25
    32
    40
    50
    ER105F-7 15 0.7 0.7
    20
    25
    32
    40
    50

    *取り得るフランジ規格   JIS 10K,16K,20K     ASME/JPI 150lb,300lb

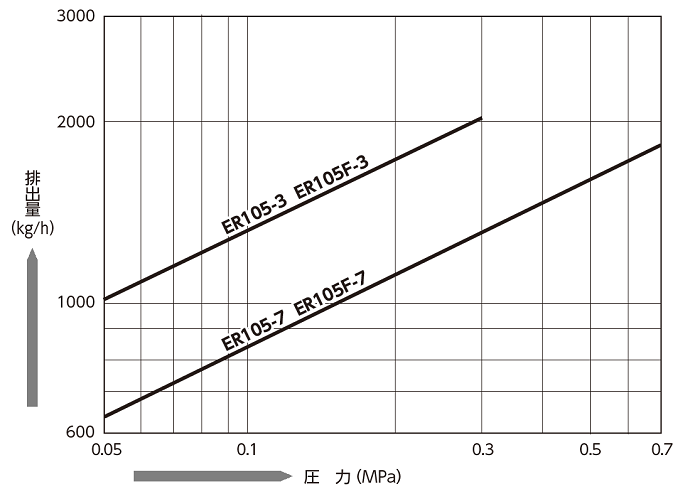

    流量


    配管例・作動原理



    作動原理


    部品構成

    ER105

    A-15_A01641-00 ER105-3_500pix.jpg
    部品No. 部品名  A-Kit   B-Kit   C-Kit  Bucket Unit Cover Unit
    1 Body
    2 Cover
    3 Plug (Screen)
    4 Plug (Cover)
    5 Valve Seat
    6 Piston Valve
    7 Pilot Valve
    8 Pilot Guard
    9 Bonnet
    11 Cylinder Liner
    12 Gland
    13 Connector
    15 Connector Cap
    16 Cap Pin
    17 Bucket
    18 Eyebolt
    19 U-Nut
    20 Eyebolt Pin
    24 Pipe
    25 Washer
    28 Plug (Body)  F用のみ
    29 Screen
    30 Plug (Body)
    34 Bolt   M8_P=1.25
    35 Bolt   M12_P=1.75
    36 Gasket (Cover)
    37 Name Plate
    38 Rivet
    39 Split Pin



    A-Kit   カバー付き内部ユニット一式
    B-Kit バケット付きバルブユニット一式
    C-Kit バルブユニット一式

    特長・性能

    • 蒸気の巻き込み漏洩がない

      二重の気水分離機構(U字通路と下向きバケットの働き)により、気水分離が確実で、蒸気の巻き込み漏洩などがありません

    • 耐久性は抜群

      振動に強いSCCV機構のバルブを装着。同時にレバー・ピンの材質、厚さ、太さ等を強度アップし耐久性にも優れています。
      バルブの耐久性向上のために開発したミヤワキ独自の機構です。
      ソフトな着座を実現し耐久性を向上させる効果があります。

    • 高温空気も排除できる

      エアベントの動きで空気障害、蒸気障害がありません。(高温空気も排除できます。)

    • 復水回収にも対応

      背圧許容度も高く、復水回収でも使用することが可能です。

    • メンテナンスが簡単

      カバーに全ユニットが取り付けられているため、メンテナンスが簡単です。


    ※SCCV機構とはSelf Closing and Centering Valve System(自己制御着座弁)機構の略語です。

    用途

    プラント工業、食品製造、染色、クリーニング、空調などあらゆる業種の幅広い用途に適しています。

    寸法・重量

    ねじ込タイプ


    呼び径(A) 寸法(mm) 重量
    (kg)
    L H1 H2 W
    20 190 155 134 120 10.2
    25
    32
    40



    フランジタイプ


    呼び径(A) 寸法(mm) 重量
    (kg)
    L H1 H2 W
    15 254 155 134 120 13.6
    20
    25
    32 260 15.1
    40
    50

    型 式 接続 最高使用圧力
    (MPa)
    最高作動圧力差
    (MPa)
    最高使用温度
    (℃)
    本体材質
    方式 呼び径(A)
    ER105-3

    ねじ込

    Rc,NPT

    20 0.3 0.3 220

    鋳鉄
    FC250

    25
    32
    40
    ER105-7 20

    0.7

    0.7
    25
    32
    40
    ER105F-3

    フランジ

    FF,RF*

    15 0.3 0.3
    20
    25
    32
    40
    50
    ER105F-7 15 0.7 0.7
    20
    25
    32
    40
    50

    *取り得るフランジ規格   JIS 10K,16K,20K     ASME/JPI 150lb,300lb



    作動原理


    ER105

    A-15_A01641-00 ER105-3_500pix.jpg
    部品No. 部品名  A-Kit   B-Kit   C-Kit  Bucket Unit Cover Unit
    1 Body
    2 Cover
    3 Plug (Screen)
    4 Plug (Cover)
    5 Valve Seat
    6 Piston Valve
    7 Pilot Valve
    8 Pilot Guard
    9 Bonnet
    11 Cylinder Liner
    12 Gland
    13 Connector
    15 Connector Cap
    16 Cap Pin
    17 Bucket
    18 Eyebolt
    19 U-Nut
    20 Eyebolt Pin
    24 Pipe
    25 Washer
    28 Plug (Body)  F用のみ
    29 Screen
    30 Plug (Body)
    34 Bolt   M8_P=1.25
    35 Bolt   M12_P=1.75
    36 Gasket (Cover)
    37 Name Plate
    38 Rivet
    39 Split Pin



    A-Kit   カバー付き内部ユニット一式
    B-Kit バケット付きバルブユニット一式
    C-Kit バルブユニット一式
