下向きバケット式 | Eシリーズ
スチームトラップ 下向きバケット式 | Eシリーズ
ES5型
1978年 省エネルギー優秀製品賞受賞
特長・性能・用途
特長・性能
-
一次側に復水を溜めない
復水発生量に応じて、間欠排出または連続排出するので、一次側に復水を溜めません。
-
耐久性は抜群
SCCV機構のバルブと強靭なスーパーレバーの装着と、ステンレス製内部部品の使用により耐久性は抜群です。
-
メンテナンスが簡単
カバーに全ユニットが取り付けられているため、メンテナンスが簡単です。
-
復水回収にも対応
背圧許容度も高く、復水回収でも使用することが可能です。
-
蒸気の巻き込み漏洩がない
二重の気水分離機構（U字通路と下向きバケットの働き）により確実な気水分離が行われ、蒸気の巻き込み漏洩がありません。
-
蒸気・空気障害がない
エアベントの働きで蒸気障害、空気障害がありません。（高温空気や非凝縮性ガスも排除できます。）
※SCCV機構とはSelf Closing and Centering Valve System(自己制御着座弁)機構の略語です。
用途
-
ES5型
-
超小型、軽量の特性を生かし、空調設備機器、クリーニング機器、染色機器等に最適です。
-
ESU5型
-
オールステンレス製で食品機器、医療機器等に適しています。
寸法・重量
寸法・重量
| 呼び径(A) | 寸法(mm) | 重量 (kg) |
|||
| L | H1 | H2 | W | ||
| 15 | 103 | 59 | 67 | 75 | 1.9 |
| 20 | 105 | 57 | 69 | 2.0 | |
| 25 | 109 | 2.1 | |||
※ES5型は、ねじ込フランジ型の製作が可能です。面間寸法は、オーダーメイドで製作できます。
仕様
| 型 式 | 接続 | 最高使用圧力 PMO (MPa) |
最高作動差圧 ⊿PMX (MPa) |
最高使用温度 |
本体材質 | |
| 方式 | 呼び径(A) | |||||
| ES5-3 | ねじ込 Rc,NPT |
15 | 0.3 | 0.3 | 350 | ダクタイル鋳鉄 FCD450 |
| 20 | ||||||
| 25 | ||||||
| ES5-7 | 15 | 0.7 | 0.7 | |||
| 20 | ||||||
| 25 | ||||||
| ES5-11 | 15 | 1.1 | 1.1 | |||
| 20 | ||||||
| 25 | ||||||
| ES5-16 | 15 | 1.6 | 1.6 | |||
| 20 | ||||||
| 25 | ||||||
※ES5型は、ねじ込フランジ型の製作が可能です。面間寸法は、オーダーメイドで製作できます。
*製作可能面間寸法については、お気軽にご相談ください。

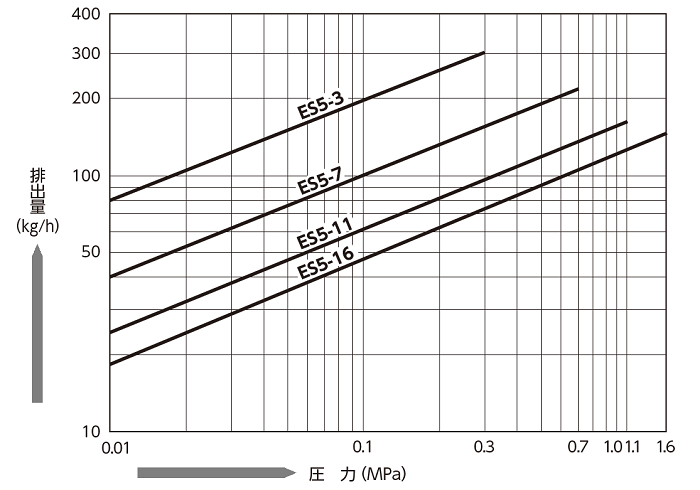

流量
配管例
●分かりやすくするため、図面にはバイパス配管、バイパス弁等は示されていません。これらの部品は、必要に応じて取り付けてください。
●復水回収をする場合には、トラップ出口側に逆止弁(CV型)及びバルブを取り付けてください。
部品構成
ES5
| 部品No. | 部品名 | A-Kit | B-Kit | C-Kit | Bucket Unit | Cover Unit |
|---|---|---|---|---|---|---|
| 1 | Body | |||||
| 2 | Cover | ◎ | △ | |||
| 3 | Plug (Screen) | |||||
| 4 | Plug (Cover) | ◎ | △ | |||
| 5 | Valve Seat | ◎ | ○ | □ | ||
| 6 | Valve | ◎ | ○ | □ | ||
| 7 | Valve Holder | ◎ | ○ | □ | ||
| 8 | Split Pin | ◎ | ○ | □ | ||
| 9 | Bucket | ◎ | ○ | △ | ||
| 10 | Eyebolt | ◎ | ○ | △ | ||
| 11 | Capsule | |||||
| 12 | Eyebolt Pin | ◎ | ○ | □ | △ | |
| 13 | Lever | ◎ | ○ | □ | △ | |
| 14 | Bracket | ◎ | ○ | □ | △ | |
| 15 | Pin | ◎ | ○ | □ | ||
| 16 | Set Bolt | ◎ | ○ | □ | △ | |
| 17 | Spacer | ◎ | △ | |||
| 18 | Name Plate | ◎ | △ | |||
| 19 | Rivet | ◎ | △ | |||
| 20 | Bolt | ◎ | ○ | □ | △ | |
| 21 | Gasket (Cover) | ◎ | ○ | □ | △ | |
| 22 | Gasket (Valve Seat) | ◎ | ○ | □ | △ |
| A-Kit | カバー付き内部ユニット一式 |
| B-Kit | バケット付きバルブユニット一式 |
| C-Kit | バルブユニット一式 |
