ボールフロート式 Gシリーズ

スチームトラップ ボールフロート式 Gシリーズ G21N-F型

スチームトラップ ボールフロート式 Gシリーズ

G21N-F型

  • SCCV機構
  • ステンレス
  • 復水回収対応
  • 水平取付
  • 垂直取付
  • バイパス機能
  • 自動ブローオフ
    スチームトラップ ボールフロート式 Gシリーズ G21N-F型

    特長・性能・用途

    特長・性能

    • 蒸気プロセスラインに最適

      復水(ドレン)発生量に応じて弁の開度を調整するため、一次側に復水を溜めることなく、連続排出します。

    • 立上がり時間の短縮

      通気初期のエアや低温復水を自動的に排出します。また、飽和温度追随のダイヤフラム式エアベントは、空気障害、蒸気障害にも対処します。

    • 省エネ設計

      高精度研磨フロート及び3点支持機構によって、極少復水時であっても、高いシール性を実現し蒸気ロスを抑えます。

    • 復水回収にも対応

      背圧許容度も高く、復水回収でも使用することが可能です。

    用途

    食品機器、クリーニング機器、空調機器等に適しています。

    寸法・重量

    寸法・重量




    呼び径(A) 寸法(mm) 重量
    (kg)
    L H1 H2 W メンテナンススペース
    E1 E2
    15 175 24 105 82

    60
    以上

    40
    以上

    4.0
    20 195 4.6
    25 215
    ASME/JPI
    300lbは219
    6.0

    仕様

    型 式 接続 最高使用圧力
    PMO(MPa)
    最高作動圧力差
    ⊿PMX(MPa)
    最高使用温度
    TMO(℃)
    本体材質
    方式 呼び径(A)
    G21N-3F フランジ
    (FF,RF)*
    15

    0.3

    0.3 220

    ダクタイル鋳鉄
    FCD450

    20
    25
    G21N-8F 15 0.8 0.8
    20
    25
    G21N-21F 15 2.1 2.1
    20
    25
    *取り得るフランジ規格 JIS 10K,16K,20K    ASME/JPI 150lb,300lb

    ●最高許容圧力(PMA):2.1MPa PMAは、耐圧部(本体)が許容される圧力です。
    ●最高許容温度(TMA):220℃   TMAは、耐圧部(本体)が許容される温度です。
    ●最高許容背圧(PMOB):入口側圧力の90%

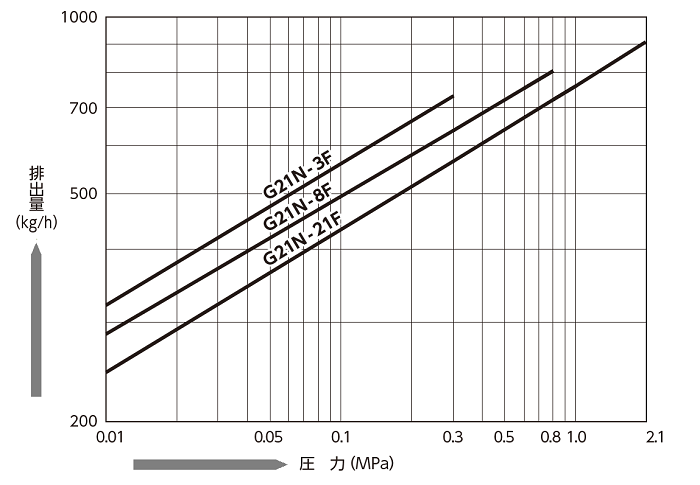

    流量


    ●この排出量線図は飽和温度より6℃低い復水の排出量をあらわします。

    配管例


    ■関連製品 参考型式
     Y型ストレーナ YM1
     サイトグラス TS1 T3
     エアベント AT9N

    特長・性能

    • 蒸気プロセスラインに最適

      復水(ドレン)発生量に応じて弁の開度を調整するため、一次側に復水を溜めることなく、連続排出します。

    • 立上がり時間の短縮

      通気初期のエアや低温復水を自動的に排出します。また、飽和温度追随のダイヤフラム式エアベントは、空気障害、蒸気障害にも対処します。

    • 省エネ設計

      高精度研磨フロート及び3点支持機構によって、極少復水時であっても、高いシール性を実現し蒸気ロスを抑えます。

    • 復水回収にも対応

      背圧許容度も高く、復水回収でも使用することが可能です。

    用途

    食品機器、クリーニング機器、空調機器等に適しています。

    寸法・重量




    呼び径(A) 寸法(mm) 重量
    (kg)
    L H1 H2 W メンテナンススペース
    E1 E2
    15 175 24 105 82

    60
    以上

    40
    以上

    4.0
    20 195 4.6
    25 215
    ASME/JPI
    300lbは219
    6.0
    型 式 接続 最高使用圧力
    PMO(MPa)
    最高作動圧力差
    ⊿PMX(MPa)
    最高使用温度
    TMO(℃)
    本体材質
    方式 呼び径(A)
    G21N-3F フランジ
    (FF,RF)*
    15

    0.3

    0.3 220

    ダクタイル鋳鉄
    FCD450

    20
    25
    G21N-8F 15 0.8 0.8
    20
    25
    G21N-21F 15 2.1 2.1
    20
    25
    *取り得るフランジ規格 JIS 10K,16K,20K    ASME/JPI 150lb,300lb

    ●最高許容圧力(PMA):2.1MPa PMAは、耐圧部(本体)が許容される圧力です。
    ●最高許容温度(TMA):220℃   TMAは、耐圧部(本体)が許容される温度です。
    ●最高許容背圧(PMOB):入口側圧力の90%


    ●この排出量線図は飽和温度より6℃低い復水の排出量をあらわします。


    ■関連製品 参考型式
     Y型ストレーナ YM1
     サイトグラス TS1 T3
     エアベント AT9N
