スチームトラップ

ボールフロート式 | Gシリーズ

スチームトラップ ボールフロート式 | Gシリーズ　G5型

スチームトラップ ボールフロート式 | Gシリーズ

G5型

  • SCCV機構
  • ステンレス
  • 復水回収対応
  • 水平取付
  • 垂直取付
  • バイパス機能
  • 自動ブローオフ
  • フランジ面間調整可
  • ASTM材可
  • ステンレス
スチームトラップ ボールフロート式 | Gシリーズ　G5型
よくあるお問合せ
取扱説明書ダウンロード

特長・性能・用途

特長・性能

  • 小型で大きな排出能力

    複座平衡弁方式により、小型で大きな排出能力を発揮します。

  • 大幅な立ち上がり時間の短縮

    ダイヤフラム式エアベントの採用により、大幅な立ち上がり時間の短縮が行えます。また、飽和温度追随型のエアベントは、空気障害・蒸気障害に対処します。(G3N/G5型)

  • メンテナンスが容易

    カバーに全ユニットが取り付けられているため、メンテナンスが容易に行えます。

  • 復水回収にも対応

    背圧許容度が高く、復水回収でも使用することが可能です。



用途

プラント、食品機器、染色、クリーニング機器、空調機器など、あらゆる業種の大型熱交換器等に適しています。

寸法・重量

寸法・重量

フランジタイプ






呼び径(A) 寸法(mm) 重量
(kg)
L H1 H2 W
50 340 205 110 270 45.0





コネクションフランジ付




呼び径

(A)

 フランジ規格

寸法(mm)

重量

(kg)
L H1 H2 W
50 JIS
10K,16K,20K		 540 205 110 270 52.0
ASME/JPI
150lb,300lb		 54.0
65 JIS
10K,16K,20K		 560 54.0
ASME/JPI
150lb,300lb		 570 57.0
80 JIS
10K,16K,20K		 560 56.0

ASME/JPI
150lb,300lb

 570 60.0
100

JIS
10K,16K,20K

 580 59.0

ASME/JPI
150lb,300lb

 600 69.0

仕様

型 式 接続

最高使用圧力

PMO (MPa)

 最高作動差圧
⊿PMX (MPa)		 最高使用温度
TMO(℃)		 本体材質
方式 呼び径(A)
G5-10

フランジ

FF*1

 50 1.0 1.0 235

ダクタイル鋳鉄
FCD450
G5-16 1.6 1.6
G5-10R

フランジ

FF,RF*2

 50・65・80・100 1.0 1.0
G5-16R 50・65・80・100 1.6 1.6

*1 取り得るフランジ規格　JIS 16K
*2 取り得るフランジ規格   JIS 10K,16K,20K    ASME/JPI 150lb,300lb

●複座平衡弁方式のため実際の復水量が製品の排出能力より著しく下回る場合、蒸気漏洩の可能性があります。

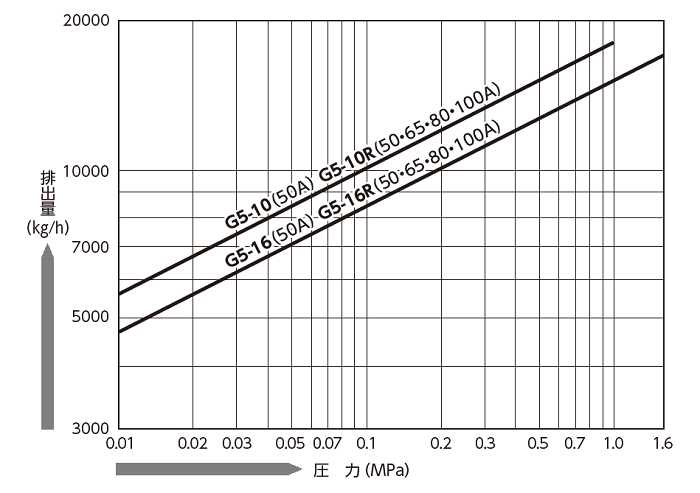

流量

●この排出線図は飽和温度より6℃低い復水の排出量をあらわします。

部品構成

G5型

B-35_A02511-00 G5-10-50A.png

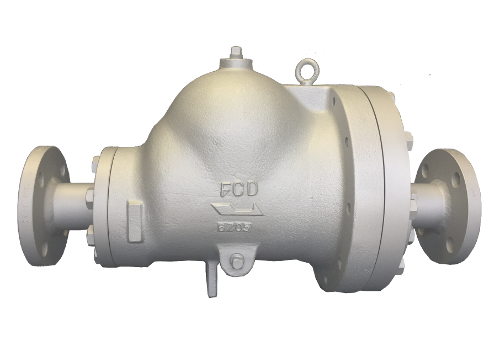

G5-R型 (コネクションフランジ付)

B-36_A06321-02 G5-10R.png





部品No. 部品名  B-Kit   C-Kit  Air Vent Unit Screen Unit
1 Body
2 Cover
3 Float 〇
4 Lever 〇 □
5 Valve Seat 〇 □
6 Valve 〇 □
7

Holder

 〇 □
8 Lever Nut 〇 □
9 Nut 〇 □
10 Connector 〇 □
11 Nut 〇 □
12 Guide Wing 〇 □
13 Pin 〇 □
14 Baffle Plate 〇 □
15 Nut (Float) 〇 □
16 Gasket (Holder) 〇 □
17 Gasket (Cover) 〇 □
18 Bolt (Holder) 〇 □
19 Bolt (Cover) 〇 □
20 Screen       △
21 AirVent (Diaphragm H type) 〇   △
22 Eyebolt
23 Plug
24 Gasket (Connec. Flange)       △
25 Bolt (Connec. Flange)
26 Flange
27 Name Plate
28 Rivet
29 Pipe / Reducer (IN)
30 Flange
31 Bush
32 Pipe / Reducer (OUT)



B-Kit フロート付き内部ユニット一式
C-Kit バルブユニット一式

ダウンロード

＊資料のダウンロードには、会員登録が必要です。

特長・性能

  • 小型で大きな排出能力

    複座平衡弁方式により、小型で大きな排出能力を発揮します。

  • 大幅な立ち上がり時間の短縮

    ダイヤフラム式エアベントの採用により、大幅な立ち上がり時間の短縮が行えます。また、飽和温度追随型のエアベントは、空気障害・蒸気障害に対処します。(G3N/G5型)

  • メンテナンスが容易

    カバーに全ユニットが取り付けられているため、メンテナンスが容易に行えます。

  • 復水回収にも対応

    背圧許容度が高く、復水回収でも使用することが可能です。



用途

プラント、食品機器、染色、クリーニング機器、空調機器など、あらゆる業種の大型熱交換器等に適しています。

寸法・重量

フランジタイプ






呼び径(A) 寸法(mm) 重量
(kg)
L H1 H2 W
50 340 205 110 270 45.0





コネクションフランジ付




呼び径

(A)

 フランジ規格

寸法(mm)

重量

(kg)
L H1 H2 W
50 JIS
10K,16K,20K		 540 205 110 270 52.0
ASME/JPI
150lb,300lb		 54.0
65 JIS
10K,16K,20K		 560 54.0
ASME/JPI
150lb,300lb		 570 57.0
80 JIS
10K,16K,20K		 560 56.0

ASME/JPI
150lb,300lb

 570 60.0
100

JIS
10K,16K,20K

 580 59.0

ASME/JPI
150lb,300lb

 600 69.0
型 式 接続

最高使用圧力

PMO (MPa)

 最高作動差圧
⊿PMX (MPa)		 最高使用温度
TMO(℃)		 本体材質
方式 呼び径(A)
G5-10

フランジ

FF*1

 50 1.0 1.0 235

ダクタイル鋳鉄
FCD450
G5-16 1.6 1.6
G5-10R

フランジ

FF,RF*2

 50・65・80・100 1.0 1.0
G5-16R 50・65・80・100 1.6 1.6

*1 取り得るフランジ規格　JIS 16K
*2 取り得るフランジ規格   JIS 10K,16K,20K    ASME/JPI 150lb,300lb

●複座平衡弁方式のため実際の復水量が製品の排出能力より著しく下回る場合、蒸気漏洩の可能性があります。



●この排出線図は飽和温度より6℃低い復水の排出量をあらわします。

G5型

B-35_A02511-00 G5-10-50A.png

G5-R型 (コネクションフランジ付)

B-36_A06321-02 G5-10R.png





部品No. 部品名  B-Kit   C-Kit  Air Vent Unit Screen Unit
1 Body
2 Cover
3 Float 〇
4 Lever 〇 □
5 Valve Seat 〇 □
6 Valve 〇 □
7

Holder

 〇 □
8 Lever Nut 〇 □
9 Nut 〇 □
10 Connector 〇 □
11 Nut 〇 □
12 Guide Wing 〇 □
13 Pin 〇 □
14 Baffle Plate 〇 □
15 Nut (Float) 〇 □
16 Gasket (Holder) 〇 □
17 Gasket (Cover) 〇 □
18 Bolt (Holder) 〇 □
19 Bolt (Cover) 〇 □
20 Screen       △
21 AirVent (Diaphragm H type) 〇   △
22 Eyebolt
23 Plug
24 Gasket (Connec. Flange)       △
25 Bolt (Connec. Flange)
26 Flange
27 Name Plate
28 Rivet
29 Pipe / Reducer (IN)
30 Flange
31 Bush
32 Pipe / Reducer (OUT)



B-Kit フロート付き内部ユニット一式
C-Kit バルブユニット一式
