スチームトラップ ボールフロート式 | Gシリーズ　GH50D型

スチームトラップ ボールフロート式 | Gシリーズ

GH50D型

  • SCCV機構
  • ステンレス
  • 復水回収対応
  • 水平取付
  • 垂直取付
  • バイパス機能
  • 自動ブローオフ

    ステンレス可

    スチームトラップ ボールフロート式 | Gシリーズ　GH50D型
    よくあるお問合せ
    取扱説明書ダウンロード

    特長・性能・用途

    特長・性能

    • 立上がり時間の短縮

      通気初期のエアや低温復水を自動的に排出します。また、飽和温度追随のダイヤフラム式エアベントは、空気障害、蒸気障害にも対処します。

    • 中容量～大容量の蒸気プロセスに最適

      復水発生量に応じて弁の開度を調整し、熱交換能力を最大限に発揮させます。

    • 復水回収にも対応

      背圧許容度も高く、復水回収でも使用することが可能です。

    • メンテナンスが容易

      本体・内部共に耐久性に優れた材料を使用しておりますが、万一、トラップが故障しても、本体を配管から取外さずにそのままメンテナンスができます。

    • 優れた排出能力

      複座平衡弁の採用により単弁方式に比べて、大きな排出能力を有しています。



    用途

    プラント機器、食品機器、染色・クリーニング機器に適しています。

    寸法・重量

    寸法・重量

    フランジタイプ


    呼び径(A) フランジ規格 寸法(mm) 重量
    (kg)
    L H1 H2 W1 W2
    40 JIS
    (FF,RF)    		 10K,16K,20K 230 107 173 60 330 37.0
    JIS
    (RF)    		 30K 250 40.0
    40K 260
    ASME/JPI
    (RF)    		 150lb
    300lb    		 230 37.0
    600lb 270 40.0
    50 JIS
    (FF,RF)    		 10K,16K,20K 230 37.0
    JIS
    (RF)    		 30K 260 40.0
    40K 270
    ASME/JPI
    (RF)    		 150lb
    300lb    		 230 37.0
    600lb 290 40.0



    ソケットタイプ


    呼び径(A) 寸法(mm) 重量
    (kg)
    L H1 H2 W1 W2
    40 250 107 173 60 330 32.0
    50 260

    仕様

    型 式 接続

    最高使用圧力

    PMO(MPa)

    最大作動圧力差

    ⊿PMX(MPa)

    		 最高使用温度
    TMO(℃)    		 エアベントタイプ 本体材質
    方式 呼び径(A)
    GH50D-2F フランジ
    FF,RF*    		 40 0.2 0.2 220

    ダイヤフラム

    鋳鋼

    WCB
    50
    GH50D-6F 40 0.6 0.6
    50
    GH50D-10F 40 1.0 1.0
    50
    GH50D-21F 40 2.1 2.1
    50
    GH50D-2W

    ソケット

    SW

    		 40 0.2 0.2
    50
    GH50D-6W 40 0.6 0.6
    50
    GH50D-10W 40 1.0 1.0
    50
    GH50D-21W 40 2.1 2.1
    50

    *取り得るフランジ規格　JIS 10K,16K,20K,30K,40K    ASME/JPI 150lb,300lb

    ●最高許容圧力(PMA):4.0MPa
    ●最高許容温度(TMA):400℃
    ●最高許容背圧(PMOB):入口側圧力の90％

    ※本体材質は、ASTM材(WCB)での製作も可能です。
    ●複座平衡弁方式のため実際の復水量が製品の排出能力より著しく下回る場合、蒸気漏洩の可能性があります。

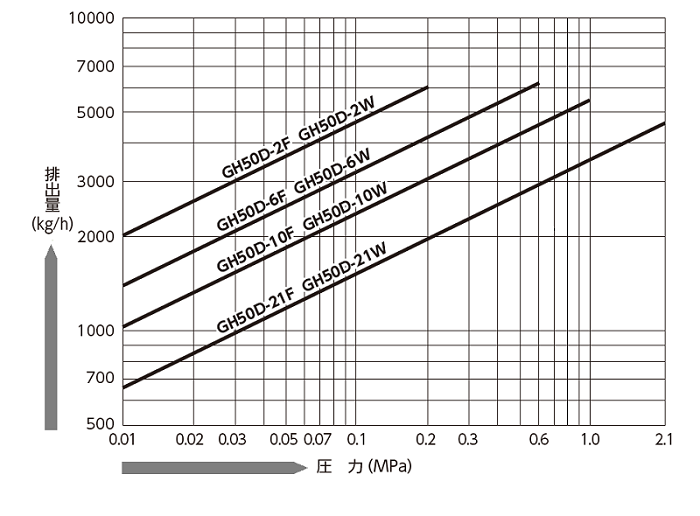

    流量


    部品構成

    GH50D

    下記は、GH50D-2Fの部品構成図です。

    A-27_A11996-01-1 GH50D-2F.png



    部品No. 部品名  B-Kit   C-Kit  Air Vent Unit Screen Unit
    1 Body
    2 Cover
    3 Float 〇
    4 Lever 〇 □
    5 Holder 〇 □
    6 Valve Seat (A)  〇 □
    7 Valve Seat (B) 〇 □
    8 Valve 〇 □
    9 Collar 〇 □
    10 Lever Nut 〇 □
    11 Bolt 〇 □
    12 Spring Washer 〇 □
    13 Pin 〇 □
    14 Pin 〇 □
    15 Bolt (Holder) 〇 □
    16 Nut (Holder) 〇 □
    17 Gasket (Holder) 〇 □
    18 Shaft 〇 □
    19 Split Pin 〇 □
    20 U-Nut 〇 □
    21 Gasket (Cover) 〇 □
    22 Bolt  (Cover) 〇 □
    23 Nut (Cover) 〇 □
    24 Screen       △
    25 Plug  (Screen)
    26 Gasket (Screen)       △
    27 AirVent (Diaphragm H type) GH50D 〇   △
    28 Plug  (Body)
    29 Plug  (Cover)
    30 Name Plate
    31 Rivet
    32 Bush
    33 Flange



    B-Kit フロート付き内部ユニット一式
    C-Kit バルブユニット一式
