ディスク式 | Sシリーズ

スチームトラップ ディスク式 | Sシリーズ S31N型

スチームトラップ ディスク式 | Sシリーズ

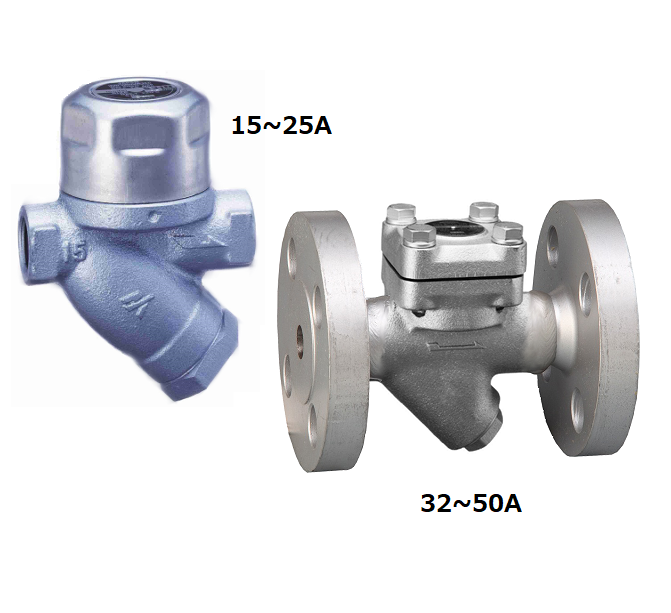

S31N型

  • SCCV機構
  • ステンレス
  • 復水回収対応
  • 水平取付
  • 垂直取付
  • バイパス機能
  • 自動ブローオフ

    スチームロッキング対応機種変更可能

    スチームトラップ ディスク式 | Sシリーズ S31N型

    特長・性能・用途

    特長・性能

    • 垂直取付・水平取付のどちらでも使用できます。



    • コンパクト設計で、部品点数が少なく、保守点検が簡単に行えます。



    • 内装のバイメタルにより、通気初期の低温復水・エアをスムーズに排出します。(自動ブローオフ機構)



    • スチームロッキング対応品の機種もご用意しております。

    用途

    蒸気輸送管、小型蒸気機器など幅広い用途に適しています。

    寸法・重量

    寸法・重量

    ねじ込みタイプ

    15A・20A・25A


    32A・40A・50A

    呼び径(A) 寸法(mm) 重量
    (kg)
    L H1 H2 W
    15 90 55 65 60 1.1
    20 60 1.2
    25 95 1.3
    32 180 104 100 106 8.0
    40 8.7
    50 111 9.3





    フランジタイプ

    15A・20A・25A


    32A・40A・50A

    呼び径(A) 寸法(mm) 重量
    (kg)
    L H1 H2 W
    15 140 55 65 60 2.5
    20 150 60 3.0
    25 160 4.2
    32 240 104 100 106 12.0
    40 13.5
    50 14.5

    仕様

    型 式 接続

    最高使用圧力

    PMO(MPa)

    最大作動圧力差

    ⊿PMX(MPa)

    最高使用温度

    TMO(℃)

    本体材質
    方式 呼び径(A)
    S31N

    ねじ込

    Rc,NPT

    15 1.6 1.6 220

    ダクタイル鋳鉄

    FCD450

    20
    25
    32

    鋳鉄

    FC250

    40
    50
    S31NF

    フランジ

    FF,RF*

    15

    ダクタイル鋳鉄

    FCD450

    20
    25
    32

    鋳鉄

    FC250

    40
    50

    *取り得るフランジ規格 JIS 10K,16K,20K   ASME/JPI 150lb,*300lb    但し50AのASME/JPI 300lbは製作不可。

    ●最高許容圧力(PMA) : 1.6MPa           PMAは耐圧部 (本体)が許容される圧力です。
    ●最高許容温度 (TMA) : 220℃                TMAは耐圧部 (本体) が許容される温度です。
    ●最小作動差圧 (⊿PMN): 0.03PMa ⊿PMNはトラップ入口・出口間の最小作動差圧です。

    ※スチームロッキング対応品の機種もご用意しております。
    型式:S31N-G型 (ねじ込タイプ)
       S31NF-G型 (フランジタイプ)
       S31N-2型 (ねじ込タイプ)
       S31NF-2型 (フランジタイプ)

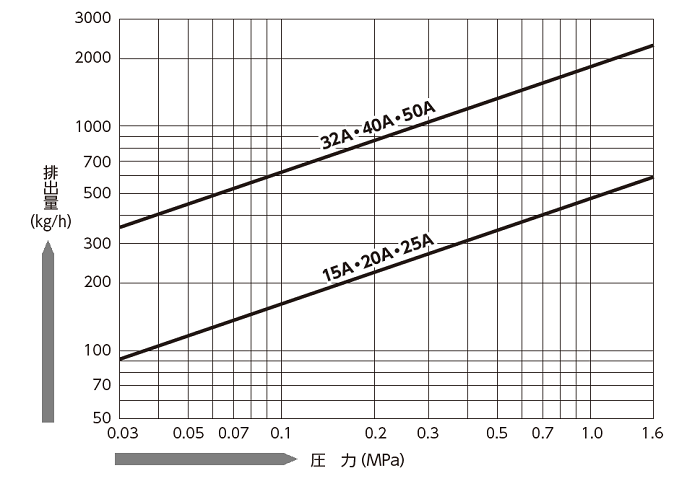

    流量


    部品構成(15~25A)

    S31N  (15A~25A)

    D-79_A03081-02 S31N (15-25A).png



    部品No. 部品名  B-Kit  Cover Unit
    1 Body
    2 Cover
    3 Seat
    4 Disc
    5 Cap
    6 Pin
    7 Screen
    8 Plug
    10 Gasket (Seat In)
    11 Gasket (Cap)
    13 Gasket (Seat Out)
    14 Gasket (Plug)
    37 Name Plate
    38 Bi-Metal
    39 Stopper Ring



    B-Kit 内部ユニット一式

    部品構成(32~50A)

    S31N (32A~50A)

    D-80_A08890-00 S31N 32-50A-Rc.png



    部品No. 部品名  B-Kit  Cover Unit Screen Unit
    1 Body
    2 Cover
    3 Cap
    4 Disc
    5 Seat
    6 Pin
    7 Screen
    8 Plug
    10 Gasket (Seat)
    11 Gasket (Cap)
    12 Bolt
    13 Washer
    14 Gasket (Plug)
    15 Pipe
    20 Bi-Metal
    21 Stopper Ring
    37 Name Plate
    38 Rivet



    B-Kit 内部ユニット一式

    特長・性能

    • 垂直取付・水平取付のどちらでも使用できます。



    • コンパクト設計で、部品点数が少なく、保守点検が簡単に行えます。



    • 内装のバイメタルにより、通気初期の低温復水・エアをスムーズに排出します。(自動ブローオフ機構)



    • スチームロッキング対応品の機種もご用意しております。

    用途

    蒸気輸送管、小型蒸気機器など幅広い用途に適しています。

    寸法・重量

    ねじ込みタイプ

    15A・20A・25A


    32A・40A・50A

    呼び径(A) 寸法(mm) 重量
    (kg)
    L H1 H2 W
    15 90 55 65 60 1.1
    20 60 1.2
    25 95 1.3
    32 180 104 100 106 8.0
    40 8.7
    50 111 9.3





    フランジタイプ

    15A・20A・25A


    32A・40A・50A

    呼び径(A) 寸法(mm) 重量
    (kg)
    L H1 H2 W
    15 140 55 65 60 2.5
    20 150 60 3.0
    25 160 4.2
    32 240 104 100 106 12.0
    40 13.5
    50 14.5
    型 式 接続

    最高使用圧力

    PMO(MPa)

    最大作動圧力差

    ⊿PMX(MPa)

    最高使用温度

    TMO(℃)

    本体材質
    方式 呼び径(A)
    S31N

    ねじ込

    Rc,NPT

    15 1.6 1.6 220

    ダクタイル鋳鉄

    FCD450

    20
    25
    32

    鋳鉄

    FC250

    40
    50
    S31NF

    フランジ

    FF,RF*

    15

    ダクタイル鋳鉄

    FCD450

    20
    25
    32

    鋳鉄

    FC250

    40
    50

    *取り得るフランジ規格 JIS 10K,16K,20K   ASME/JPI 150lb,*300lb    但し50AのASME/JPI 300lbは製作不可。

    ●最高許容圧力(PMA) : 1.6MPa           PMAは耐圧部 (本体)が許容される圧力です。
    ●最高許容温度 (TMA) : 220℃                TMAは耐圧部 (本体) が許容される温度です。
    ●最小作動差圧 (⊿PMN): 0.03PMa ⊿PMNはトラップ入口・出口間の最小作動差圧です。

    ※スチームロッキング対応品の機種もご用意しております。
    型式:S31N-G型 (ねじ込タイプ)
       S31NF-G型 (フランジタイプ)
       S31N-2型 (ねじ込タイプ)
       S31NF-2型 (フランジタイプ)


    S31N  (15A~25A)

    D-79_A03081-02 S31N (15-25A).png



    部品No. 部品名  B-Kit  Cover Unit
    1 Body
    2 Cover
    3 Seat
    4 Disc
    5 Cap
    6 Pin
    7 Screen
    8 Plug
    10 Gasket (Seat In)
    11 Gasket (Cap)
    13 Gasket (Seat Out)
    14 Gasket (Plug)
    37 Name Plate
    38 Bi-Metal
    39 Stopper Ring



    B-Kit 内部ユニット一式

    S31N (32A~50A)

    D-80_A08890-00 S31N 32-50A-Rc.png



    部品No. 部品名  B-Kit  Cover Unit Screen Unit
    1 Body
    2 Cover
    3 Cap
    4 Disc
    5 Seat
    6 Pin
    7 Screen
    8 Plug
    10 Gasket (Seat)
    11 Gasket (Cap)
    12 Bolt
    13 Washer
    14 Gasket (Plug)
    15 Pipe
    20 Bi-Metal
    21 Stopper Ring
    37 Name Plate
    38 Rivet



    B-Kit 内部ユニット一式
