スチームトラップ ディスク式 | Sシリーズ SC-310型 SC-311型

スチームトラップ ディスク式 | Sシリーズ

SC-310型 SC-311型

  • SCCV機構
  • ステンレス
  • 復水回収対応
  • 水平取付
  • 垂直取付
  • バイパス機能
  • 自動ブローオフ

    スチームロッキング対応機種変更可能

    スチームトラップ ディスク式 | Sシリーズ SC-310型 SC-311型

    特長・性能・用途

    特長・性能

    • ディスク式スチームトラップSシリーズの中で大きな排出能力を有しています。



    • 垂直取付・水平取付のどちらでも使用できます。



    • 部品点数が少なく、保守点検が簡単に行えます。



    • スチームロッキング対応品の機種もご用意しております。



    用途

    大きな排出能力は、幅広い用途に適しています。

    寸法・重量

     寸法・重量

    型 式 呼び径(A) 寸法(mm) 重量
    (kg)
    L H1 H2 W
    SC-310 20 180 87 81 96 6.0
    SC-311 25

    仕様

    型 式 接続

    最高使用圧力

    (MPa)

    最高作動圧力差
    (MPa)

    最高使用温度

    (℃)

    本体材質
    方式 呼び径(A)
    SC-310

    ねじ込

    Rc,NPT

    20 1.6 1.6 220

    鋳鉄

    FC250

    SC-311 25

    *取り得るフランジ規格 JIS 10K,16K,20K     ASME/JPI 150lb,300lb

    ※スチームロッキング対応品の機種もご用意しております。
     型式:SC-310-2型 / SC-311-2型
        SF-340-2型 / SF-341-2型

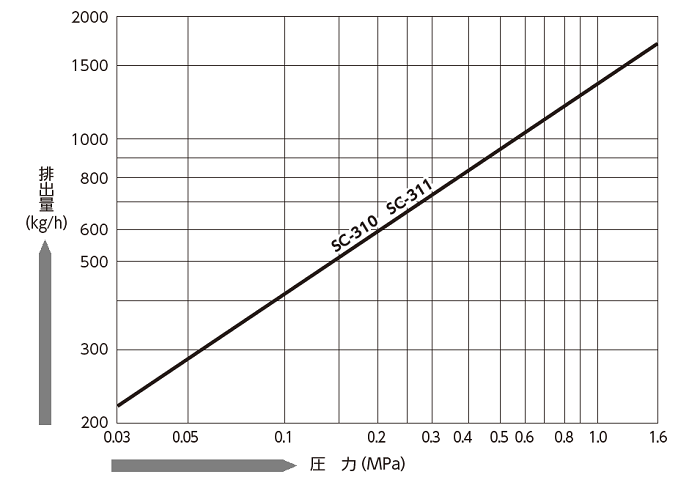

    流量


    部品構成

    SC310 / 311

    D-102_A02961-00 SC-310.png



    部品No. 部品名  B-Kit  Cover Unit Screen Unit
    1 Body
    2 Cover
    3 Cap
    4 Disc
    5 Seat
    6 Pin
    7 Screen
    8 Plug
    10 Gasket (Seat)
    11 Gasket (Cap)
    12 Bolt
    13 Washer
    14 Gasket (Plug)
    15 Pipe
    37 Name Plate
    38 Rivet



    B-Kit 内部ユニット一式

    特長・性能

    • ディスク式スチームトラップSシリーズの中で大きな排出能力を有しています。



    • 垂直取付・水平取付のどちらでも使用できます。



    • 部品点数が少なく、保守点検が簡単に行えます。



    • スチームロッキング対応品の機種もご用意しております。



    用途

    大きな排出能力は、幅広い用途に適しています。

     寸法・重量

    型 式 呼び径(A) 寸法(mm) 重量
    (kg)
    L H1 H2 W
    SC-310 20 180 87 81 96 6.0
    SC-311 25
    型 式 接続

    最高使用圧力

    (MPa)

    最高作動圧力差
    (MPa)

    最高使用温度

    (℃)

    本体材質
    方式 呼び径(A)
    SC-310

    ねじ込

    Rc,NPT

    20 1.6 1.6 220

    鋳鉄

    FC250

    SC-311 25

    *取り得るフランジ規格 JIS 10K,16K,20K     ASME/JPI 150lb,300lb

    ※スチームロッキング対応品の機種もご用意しております。
     型式:SC-310-2型 / SC-311-2型
        SF-340-2型 / SF-341-2型


    SC310 / 311

    D-102_A02961-00 SC-310.png



    部品No. 部品名  B-Kit  Cover Unit Screen Unit
    1 Body
    2 Cover
    3 Cap
    4 Disc
    5 Seat
    6 Pin
    7 Screen
    8 Plug
    10 Gasket (Seat)
    11 Gasket (Cap)
    12 Bolt
    13 Washer
    14 Gasket (Plug)
    15 Pipe
    37 Name Plate
    38 Rivet



    B-Kit 内部ユニット一式
