スチームトラップ ディスク式 | Sシリーズ SC31型

スチームトラップ ディスク式 | Sシリーズ

SC31型

  • SCCV機構
  • ステンレス
  • 復水回収対応
  • 水平取付
  • 垂直取付
  • バイパス機能
  • 自動ブローオフ

    スチームロッキング対応機種変更可能

    スチームトラップ ディスク式 | Sシリーズ SC31型

    特長・性能・用途

    特長・性能

    • 本体材質がステンレス製なので腐食に強く耐久性に優れています。



    • 垂直取付・水平取付のどちらでも使用できます。



    • コンパクト設計で、部品点数が少なく、保守点検が簡単に行えます。



    • 内装のバイメタルにより、通気初期の低温復水・エアをスムーズに排出します。(自動ブローオフ機構)



    • スチームロッキング対応品の機種もご用意しております。

    用途

    食品機器・クリーニング機器、蒸気輸送管、小型熱交換機器などに適しています。

    寸法・重量

    寸法・重量

    呼び径(A) 寸法(mm) 重量
    (kg)
    L H1 H2 W
    15 78 55 59 61 1.0
    20 90 61 1.3
    25 95 1.2

    *製作可能面間寸法については、お気軽にご相談ください。

    仕様

    型 式

    接続

    最高使用圧力

    PMO(MPa)

    最大作動圧力差

    (MPa)

    最高使用温度

    TMO(℃)

    本体材質
    方式 呼び径(A)
    SC31

    ねじ込

    Rc,NPT

    15 2.1 2.1 220

    ステンレス

    SCS14

    20
    25

    ●最高許容圧力 (PMA) : 2.1MPa               PMAは耐圧部 (本体) が許容される圧力です。
    ●最高許容温度 (TMA) : 220℃                  TMAは耐圧部 (本体) が許容される温度です。
    ●最小作動差圧 (⊿PMN) : 0.03MPa     ⊿PMNはトラップ入口-出口間の最小作動差圧です。
    ※接続方式のねじ込はRpも製作できます。

    ※スチームロッキング対応品の機種もご用意しております。
    型式:SC31-G型 /SC31-2型

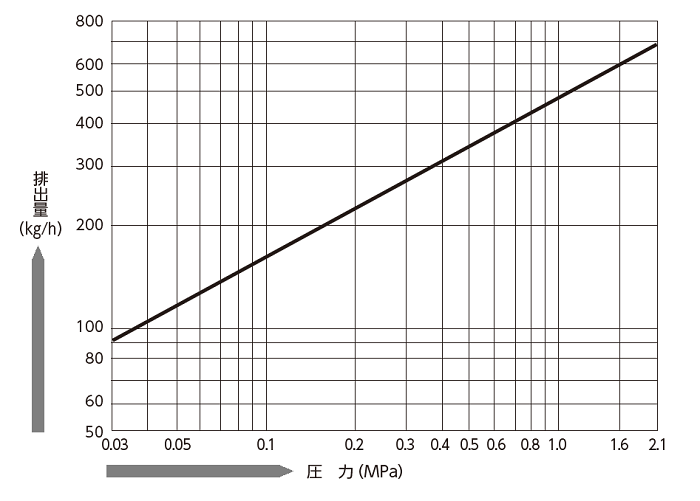

    流量


    部品構成

    SC31

    D-76_A16000-00 SC31 Rc.png



    部品No. 部品名 B-Kit Cover Unit
    1 Body
    2 Cover
    3 Seat
    4 Disc
    5 Cap
    6 Pin
    7 Screen
    8 Plug
    10 Gasket (Seat In)
    11 Gasket (Seat Out)
    Gasket (Cap)
    14 Gasket (Plug)
    37 Name Plate
    38 Bi-Metal
    39 Stopper Ring



    B-Kit  内部ユニット一式



    特長・性能

    • 本体材質がステンレス製なので腐食に強く耐久性に優れています。



    • 垂直取付・水平取付のどちらでも使用できます。



    • コンパクト設計で、部品点数が少なく、保守点検が簡単に行えます。



    • 内装のバイメタルにより、通気初期の低温復水・エアをスムーズに排出します。(自動ブローオフ機構)



    • スチームロッキング対応品の機種もご用意しております。

    用途

    食品機器・クリーニング機器、蒸気輸送管、小型熱交換機器などに適しています。

    寸法・重量

    呼び径(A) 寸法(mm) 重量
    (kg)
    L H1 H2 W
    15 78 55 59 61 1.0
    20 90 61 1.3
    25 95 1.2

    *製作可能面間寸法については、お気軽にご相談ください。

    型 式

    接続

    最高使用圧力

    PMO(MPa)

    最大作動圧力差

    (MPa)

    最高使用温度

    TMO(℃)

    本体材質
    方式 呼び径(A)
    SC31

    ねじ込

    Rc,NPT

    15 2.1 2.1 220

    ステンレス

    SCS14

    20
    25

    ●最高許容圧力 (PMA) : 2.1MPa               PMAは耐圧部 (本体) が許容される圧力です。
    ●最高許容温度 (TMA) : 220℃                  TMAは耐圧部 (本体) が許容される温度です。
    ●最小作動差圧 (⊿PMN) : 0.03MPa     ⊿PMNはトラップ入口-出口間の最小作動差圧です。
    ※接続方式のねじ込はRpも製作できます。

    ※スチームロッキング対応品の機種もご用意しております。
    型式:SC31-G型 /SC31-2型


    SC31

    D-76_A16000-00 SC31 Rc.png



    部品No. 部品名 B-Kit Cover Unit
    1 Body
    2 Cover
    3 Seat
    4 Disc
    5 Cap
    6 Pin
    7 Screen
    8 Plug
    10 Gasket (Seat In)
    11 Gasket (Seat Out)
    Gasket (Cap)
    14 Gasket (Plug)
    37 Name Plate
    38 Bi-Metal
    39 Stopper Ring



    B-Kit  内部ユニット一式
