ディスク式 | Sシリーズ

スチームトラップ ディスク式 | Sシリーズ SD1型

スチームトラップ ディスク式 | Sシリーズ

SD1型

  • SCCV機構
  • ステンレス
  • 復水回収対応
  • 水平取付
  • 垂直取付
  • バイパス機能
  • 自動ブローオフ

    スチームロッキング対応機種変更可能

    スチームトラップ ディスク式 | Sシリーズ SD1型

    特長・性能・用途

    特長・性能

    • 超小型・軽量の設計です。



    • 本体材質がステンレス製なので腐食に強く耐久性に優れています。



    • 垂直取付・水平取付のどちらでも使用できます。



    • スチームロッキング対応品の機種もご用意しております。



    用途

    スチームトレース、計装用スチームトレース、業務用スチームアイロンなどに適しています。

    寸法・重量

    寸法・重量

    呼び径(A) 寸法(mm) 重量
    (kg)
    L H1 H2 W
    8 52 39 25 34 0.3
    10
    15 60 41 23

    仕様

    型 式 接続

    最高使用圧力

    PMO (MPa)

    最高作動差圧
    ⊿PMX (MPa)

    最高使用温度

    TMO (℃)

    本体材質
    方式 呼び径(A)
    SD1

    ねじ込

    Rc,NPT

    8 2.0 2.0 400

    ステンレス

    SUS420J2

    10
    15

    ●スチームロッキング対応品
     型式:SD1-G ,SD1-2

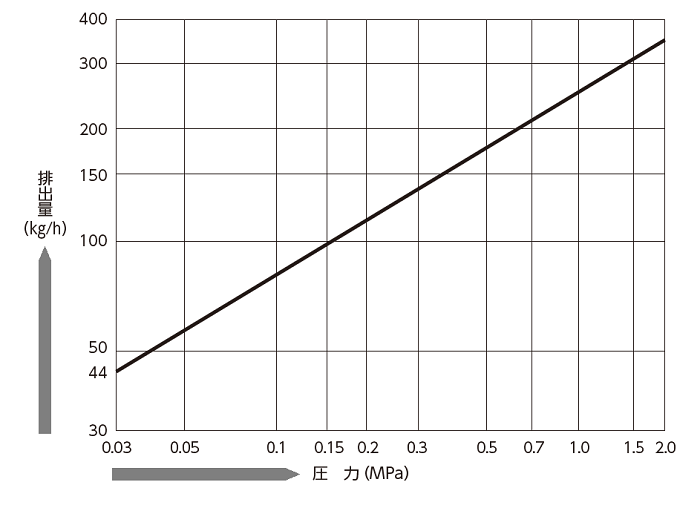

    流量


    部品構成

    SD1

    D-90_A03060-00 SD1.png



    部品No. 部品名 Cover Unit
    1 Body
    2 Disc
    3 Cap
    4 Cover
    5 Plug
    6 Screen
    37 Name Plate



    ダウンロード

    *資料のダウンロードには、会員登録が必要です。

    特長・性能

    • 超小型・軽量の設計です。



    • 本体材質がステンレス製なので腐食に強く耐久性に優れています。



    • 垂直取付・水平取付のどちらでも使用できます。



    • スチームロッキング対応品の機種もご用意しております。



    用途

    スチームトレース、計装用スチームトレース、業務用スチームアイロンなどに適しています。

    寸法・重量

    呼び径(A) 寸法(mm) 重量
    (kg)
    L H1 H2 W
    8 52 39 25 34 0.3
    10
    15 60 41 23
    型 式 接続

    最高使用圧力

    PMO (MPa)

    最高作動差圧
    ⊿PMX (MPa)

    最高使用温度

    TMO (℃)

    本体材質
    方式 呼び径(A)
    SD1

    ねじ込

    Rc,NPT

    8 2.0 2.0 400

    ステンレス

    SUS420J2

    10
    15

    ●スチームロッキング対応品
     型式:SD1-G ,SD1-2


    SD1

    D-90_A03060-00 SD1.png



    部品No. 部品名 Cover Unit
    1 Body
    2 Disc
    3 Cap
    4 Cover
    5 Plug
    6 Screen
    37 Name Plate



    *資料のダウンロードには、会員登録が必要です。
