スチームトラップ ディスク式 | Sシリーズ SF-340型 SF-341型

スチームトラップ ディスク式 | Sシリーズ

SF-340型 SF-341型

  • SCCV機構
  • ステンレス
  • 復水回収対応
  • 水平取付
  • 垂直取付
  • バイパス機能
  • 自動ブローオフ

    スチームロッキング対応機種変更可能

    スチームトラップ ディスク式 | Sシリーズ SF-340型 SF-341型

    特長・性能・用途

    特長・性能

    • ディスク式スチームトラップSシリーズの中で大きな排出能力を有しています。



    • 垂直取付・水平取付のどちらでも使用できます。



    • 部品点数が少なく、保守点検が簡単に行えます。



    • スチームロッキング対応品の機種もご用意しております。



    用途

    大きな排出能力は、幅広い用途に適しています。

    寸法・重量

    寸法・重量

    型 式 呼び径(A) 寸法(mm) 重量
    (kg)
    L H1 H2 W
    SF-340 20 240 89 81 96 10.0
    SF-341 25

    仕様

    型 式 接続

    最高使用圧力

    PMO (MPa)

    最高作動差圧
    ⊿PMX (MPa)

    最高使用温度

    TMO (℃)

    本体材質
    方式 呼び径(A)
    SF-340

    フランジ

    FF,RF*

    20 1.6 1.6 220

    鋳鉄

    FC250

    SF-341 25

    *取り得るフランジ規格    JIS 10K,16K,20K   ASME/JPI 150lb,300lb

    ※スチームロッキング対応品の機種もご用意しております。
     型式:SF-340-2型 / SF-341-2型

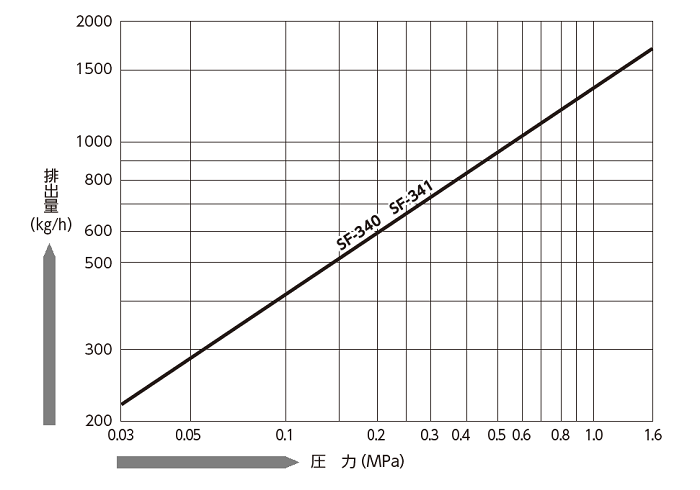

    流量


    部品構成

    SF340 / 341

    D-103_A15550-01 SF-34□.png



    部品No. 部品名  B-Kit  Cover Unit Screen Unit
    1 Body
    2 Cover
    3 Cap
    4 Disc
    5 Seat
    6 Pin
    7 Screen
    8 Plug
    10 Gasket (Seat)
    11 Gasket (Cap)
    12 Bolt
    13 Washer
    14 Gasket (Plug)
    15 Pipe
    37 Name Plate
    38 Rivet



    B-Kit 内部ユニット一式

    ダウンロード

    *資料のダウンロードには、会員登録が必要です。

    特長・性能

    • ディスク式スチームトラップSシリーズの中で大きな排出能力を有しています。



    • 垂直取付・水平取付のどちらでも使用できます。



    • 部品点数が少なく、保守点検が簡単に行えます。



    • スチームロッキング対応品の機種もご用意しております。



    用途

    大きな排出能力は、幅広い用途に適しています。

    寸法・重量

    型 式 呼び径(A) 寸法(mm) 重量
    (kg)
    L H1 H2 W
    SF-340 20 240 89 81 96 10.0
    SF-341 25
    型 式 接続

    最高使用圧力

    PMO (MPa)

    最高作動差圧
    ⊿PMX (MPa)

    最高使用温度

    TMO (℃)

    本体材質
    方式 呼び径(A)
    SF-340

    フランジ

    FF,RF*

    20 1.6 1.6 220

    鋳鉄

    FC250

    SF-341 25

    *取り得るフランジ規格    JIS 10K,16K,20K   ASME/JPI 150lb,300lb

    ※スチームロッキング対応品の機種もご用意しております。
     型式:SF-340-2型 / SF-341-2型


    SF340 / 341

    D-103_A15550-01 SF-34□.png



    部品No. 部品名  B-Kit  Cover Unit Screen Unit
    1 Body
    2 Cover
    3 Cap
    4 Disc
    5 Seat
    6 Pin
    7 Screen
    8 Plug
    10 Gasket (Seat)
    11 Gasket (Cap)
    12 Bolt
    13 Washer
    14 Gasket (Plug)
    15 Pipe
    37 Name Plate
    38 Rivet



    B-Kit 内部ユニット一式
