ディスク式 | Sシリーズ

スチームトラップ ディスク式 | Sシリーズ SL3型

スチームトラップ ディスク式 | Sシリーズ

SL3型

  • SCCV機構
  • ステンレス
  • 復水回収対応
  • 水平取付
  • 垂直取付
  • バイパス機能
  • 自動ブローオフ

    スチームアイロン専用

    スチームトラップ ディスク式 | Sシリーズ SL3型

    特長・性能・用途

    特長・性能

    • スチームアイロン専用のスチームトラップです。(*フラップディスク採用)



    • 超小型・軽量の設計です。



    • 取付け、取り外し及びメンテナンスが容易に行えます。



    • 入口側あるいは出口側にニップルを取付けることにより、各種スチームアイロンに接続できます。



    • 本体材質がステンレス製なので腐食に強く耐久性に優れています。



    • 垂直取付・水平取付のどちらでも使用できます。



    *フラップディスク(別名スカートディスク) フラップディスクは図のようにディスク外周部に下向きの環状リブを設けてあります。 その効果は作動中のディスク下面の流動に適切な制限を与えることによって、ディスクの閉弁時における衝撃やディスクとシートの摩耗を軽減し、耐久性が向上するとともに蒸気損失を少なくして効果的な復水の排出をします。



    用途

    スチームアイロン

    寸法・重量

    寸法・重量

    寸法(mm) 重量
    (kg)
    L H1 H2 W
    40 24 8 19 0.062

    仕様

    型 式 接続

    最高使用圧力

    (MPa)

    最高作動圧力差
    (MPa)

    最高使用温度

    (℃)

    本体材質
    方式 呼び径(A)
    SL3

     入口側:テーパーメネジ (Rc)

    8 1.0 1.0 400

    ステンレス

    SUS 416

    出口側:平行オネジ(G)

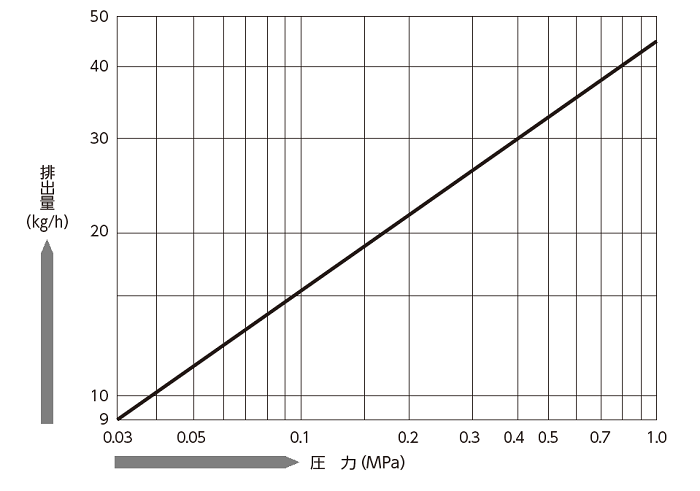

    流量


    特長・性能

    • スチームアイロン専用のスチームトラップです。(*フラップディスク採用)



    • 超小型・軽量の設計です。



    • 取付け、取り外し及びメンテナンスが容易に行えます。



    • 入口側あるいは出口側にニップルを取付けることにより、各種スチームアイロンに接続できます。



    • 本体材質がステンレス製なので腐食に強く耐久性に優れています。



    • 垂直取付・水平取付のどちらでも使用できます。



    *フラップディスク(別名スカートディスク) フラップディスクは図のようにディスク外周部に下向きの環状リブを設けてあります。 その効果は作動中のディスク下面の流動に適切な制限を与えることによって、ディスクの閉弁時における衝撃やディスクとシートの摩耗を軽減し、耐久性が向上するとともに蒸気損失を少なくして効果的な復水の排出をします。



    用途

    スチームアイロン

    寸法・重量

    寸法(mm) 重量
    (kg)
    L H1 H2 W
    40 24 8 19 0.062
    型 式 接続

    最高使用圧力

    (MPa)

    最高作動圧力差
    (MPa)

    最高使用温度

    (℃)

    本体材質
    方式 呼び径(A)
    SL3

     入口側:テーパーメネジ (Rc)

    8 1.0 1.0 400

    ステンレス

    SUS 416

    出口側:平行オネジ(G)
