ディスク式 | Sシリーズ

スチームトラップ ディスク式 | Sシリーズ SV-N型

スチームトラップ ディスク式 | Sシリーズ

SV-N型

  • SCCV機構
  • ステンレス
  • 復水回収対応
  • 水平取付
  • 垂直取付
  • バイパス機能
  • 自動ブローオフ

    スチームロッキング対応機種変更可能

    スチームトラップ ディスク式 | Sシリーズ SV-N型

    特長・性能・用途

    特長・性能

    • バイパス弁内蔵の省スペース設計により、製品・配管施工の低コストを実現できます。



    • 垂直取付・水平取付のどちらでも使用できます。

    • トラップ主要部 (キャップ、ディスク、シート)がユニット化され、メンテナンスが短時間で行えます。



    • 内装のバイメタルにより、通気初期の低温復水・エアをスムーズに排出します。(自動ブローオフ機構)



    • スチームロッキング対応の機種もご用意しております。

    用途

    クリーニング機器、食器機器、染色機器、蒸気主管、小型熱交換器などに適しています。

    寸法・重量

    寸法・重量

    ねじ込タイプ

    呼び径(A) 寸法(mm) 重量
    (Kg)
    L H1 H2 W
    15 110 155 60 65 2.4
    20 120 65 2.5
    25 70 2.7





    フランジタイプ

    呼び径(A) 寸法(mm) 重量
    (Kg)
    L H1 H2 W
    15 220 150 90 65 4.1
    20 4.7
    25 230 6.5

    仕様

    型 式 接続

    最高使用圧力
    (MPa)

    最高作動圧力差
    (MPa)

    最高使用温度

    (℃)

    本体材質
    方式 呼び径(A)
    SV-4N

    ねじ込

    Rc,NPT

    15 1.6 1.6 220

    鋳鉄

    FC250

    SV-6N 20
    SV-8N 25
    SV-4NF

    フランジ

    FF,RF*

    15
    SV-6NF 20
    SV-8NF 25

    *取り得るフランジ規格  JIS 10K,16K,20K  ASME/JPI 150lb,300lb  但しSV-6NFのASME/JPI 300lbは製作不可。

    ※スチームロッキング対応品の機種もご用意しております。
    型式:SV-□N-G型 (ねじ込タイプ)
       SV-□NF-G型 (フランジタイプ)
       SV-□N-2型 (ねじ込タイプ)
       SV-□NF-2型 (フランジタイプ)

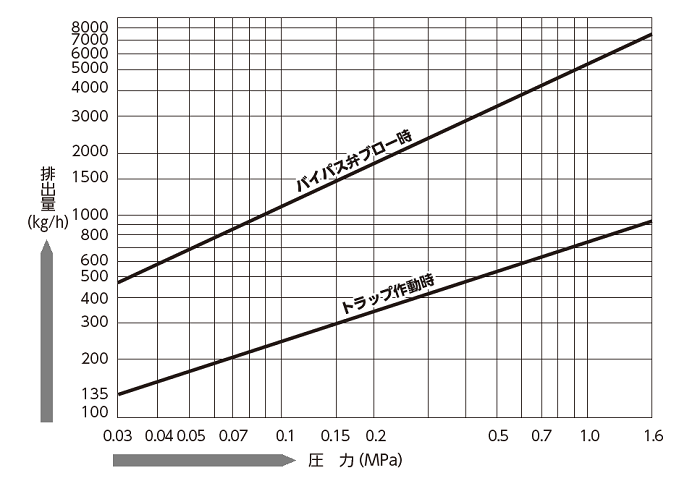

    流量


    部品構成

    SV-N

    C-65_A03101-01 SV-_N.png



    部品No. 部品名  A-Kit   B-Kit  Trap Unit Gland Unit
    1 Body
    2 Bonnet
    3 Cap
    4 Disc
    5 Seat
    7 Screen
    8 Plug
    9 Gasket (Bonnet)
    14 Gasket (Plug)
    17 Gland Bush B
    18 Nut
    19 Spindle
    20 Spring
    21 Disc Valve
    22 Valve Seat
    23 Bush
    24 Nut
    25 Gland Bush A
    26 Gland Packing
    27 Handle
    30 Nut
    37 Name Plate
    38 Bi-Metal
    39 Stopper Ring



    A-Kit   ボンネット付き内部ユニット一式
    B-Kit 内部ユニット一式

    特長・性能

    • バイパス弁内蔵の省スペース設計により、製品・配管施工の低コストを実現できます。



    • 垂直取付・水平取付のどちらでも使用できます。

    • トラップ主要部 (キャップ、ディスク、シート)がユニット化され、メンテナンスが短時間で行えます。



    • 内装のバイメタルにより、通気初期の低温復水・エアをスムーズに排出します。(自動ブローオフ機構)



    • スチームロッキング対応の機種もご用意しております。

    用途

    クリーニング機器、食器機器、染色機器、蒸気主管、小型熱交換器などに適しています。

    寸法・重量

    ねじ込タイプ

    呼び径(A) 寸法(mm) 重量
    (Kg)
    L H1 H2 W
    15 110 155 60 65 2.4
    20 120 65 2.5
    25 70 2.7





    フランジタイプ

    呼び径(A) 寸法(mm) 重量
    (Kg)
    L H1 H2 W
    15 220 150 90 65 4.1
    20 4.7
    25 230 6.5
    型 式 接続

    最高使用圧力
    (MPa)

    最高作動圧力差
    (MPa)

    最高使用温度

    (℃)

    本体材質
    方式 呼び径(A)
    SV-4N

    ねじ込

    Rc,NPT

    15 1.6 1.6 220

    鋳鉄

    FC250

    SV-6N 20
    SV-8N 25
    SV-4NF

    フランジ

    FF,RF*

    15
    SV-6NF 20
    SV-8NF 25

    *取り得るフランジ規格  JIS 10K,16K,20K  ASME/JPI 150lb,300lb  但しSV-6NFのASME/JPI 300lbは製作不可。

    ※スチームロッキング対応品の機種もご用意しております。
    型式:SV-□N-G型 (ねじ込タイプ)
       SV-□NF-G型 (フランジタイプ)
       SV-□N-2型 (ねじ込タイプ)
       SV-□NF-2型 (フランジタイプ)


    SV-N

    C-65_A03101-01 SV-_N.png



    部品No. 部品名  A-Kit   B-Kit  Trap Unit Gland Unit
    1 Body
    2 Bonnet
    3 Cap
    4 Disc
    5 Seat
    7 Screen
    8 Plug
    9 Gasket (Bonnet)
    14 Gasket (Plug)
    17 Gland Bush B
    18 Nut
    19 Spindle
    20 Spring
    21 Disc Valve
    22 Valve Seat
    23 Bush
    24 Nut
    25 Gland Bush A
    26 Gland Packing
    27 Handle
    30 Nut
    37 Name Plate
    38 Bi-Metal
    39 Stopper Ring



    A-Kit   ボンネット付き内部ユニット一式
    B-Kit 内部ユニット一式
