スチームトラップ ディスク式 | Sシリーズ SV1型

スチームトラップ ディスク式 | Sシリーズ

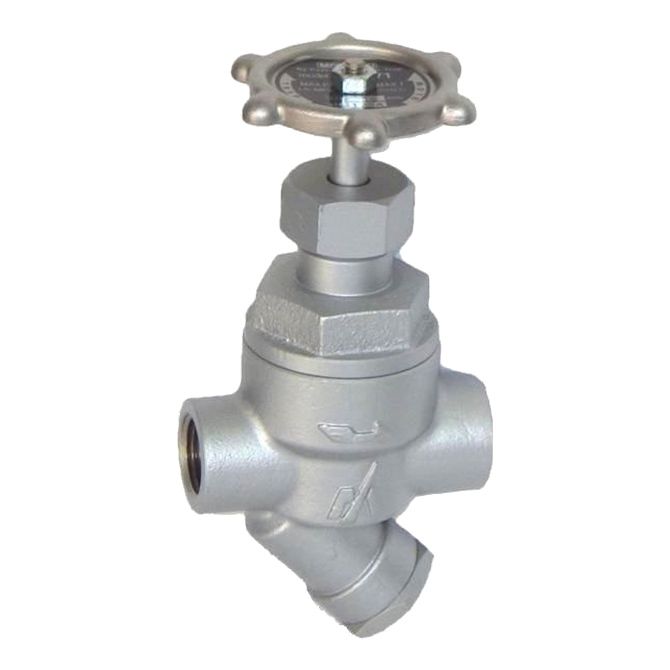

SV1型

  • SCCV機構
  • ステンレス
  • 復水回収対応
  • 水平取付
  • 垂直取付
  • バイパス機能
  • 自動ブローオフ

    バイパス弁内蔵 スチームロッキング対応機種変更可能

    スチームトラップ ディスク式 | Sシリーズ SV1型

    特長・性能・用途

    特長・性能

    • バイパス弁内蔵の省スペース設計により、製品・配管施工の低コストを実現できます。



    • 垂直取付・水平取付のどちらでも使用できます。



    • トラップ主要部 (キャップ、ディスク、シート)がユニット化され、メンテナンスが短時間で行えます。



    • SV-N型をさらにコンパクトにしました。



    • スチームロッキング対応の機種もご用意しております。

      推奨型式は以下の通りです。
      ・エアが混在する可能性があり、エアロッキングを防止したい:-2型 (ディスクへのスリット加工)
      ・閉弁時における復水滞留を極力減らしたい:-G型 (ディスク面に研磨処理加工)

    用途

    クリーニング機器、食器機器、染色機器、蒸気主管、小型熱交換器などに適しています。

    寸法・重量

    寸法・重量

    呼び径(A) 寸法(mm) 重量
    (kg)
    L H1 H2 W
    10 75 105 53 65 1.0
    15
    20 107 1.3
    25

    仕様

    型 式 接続

    最高使用圧力

    PMO (MPa)

    最高作動差圧
    ⊿PMX (MPa)

    最高使用温度

    TMO (℃)

    本体材質
    方式 呼び径(A)
    SV1

    ねじ込

    Rc,NPT

    10 1.6 1.6 220

    鋳鋼/ダクタイル鋳鉄

    WCB / FCD450



    15
    20
    25

    ※スチームロッキング対応品の機種もご用意しております。
    型式:SV1-G型 / SV1-2型

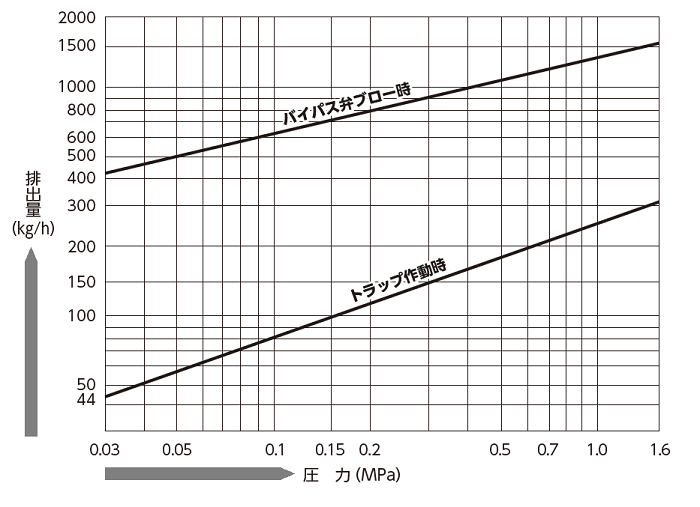

    流量


    部品構成

    SV1

    C-66_A03070-03 SV1.png



    部品No. 部品名  A-Kit   B-Kit  Trap Unit Gland Unit
    1 Body
    2 Bonnet
    3 Seat
    4 Disc
    5 Cap
    6 Bush
    7 Valve Seat
    8 Spindle
    9 Gland Packing
    10 Nut
    11 Screen
    12 Plug
    13 Gasket (Plug)
    14 Gasket (Bonnet)
    15 Gland Bush B
    16 Pin
    17 Handle
    18 Gland Bush A
    19 Nut
    20 Name Plate



    A-Kit   ボンネット付き内部ユニット一式
    B-Kit 内部ユニット一式
