温調式 | TBシリーズ

スチームトラップ 温調式 | TBシリーズ TBH71型

スチームトラップ 温調式 | TBシリーズ

TBH71型

  • SCCV機構
  • ステンレス
  • 復水回収対応
  • 水平取付
  • 垂直取付
  • バイパス機能
  • 自動ブローオフ
    スチームトラップ 温調式 | TBシリーズ TBH71型

    特長・性能・用途

    特長・性能

    • SCCV(Self Closing and Centering Valve)機構

      SCCV機構の採用により、的確な閉弁と耐久性の向上を実現しました。

    • 高圧、高温域、過熱蒸気に対して的確に作動します。



    • トラップ内に復水を溜めながら排出するため、蒸気の漏洩がありません。



    • 作動音が小さく、またフラッシュ蒸気も少ないので、環境衛生上、公害対策上効果を発揮します。



    • 通気初期の低温復水や空気を迅速に排出します。



    • 内部部品のユニット化によりメンテナンスが容易に行えます。





    用途

    超高圧、高温用として過熱ライン、タービンヘッダー等に最適です。

    寸法・重量

    寸法・重量

    フランジタイプ


    呼び径(A) 寸法(mm) 重量
    (kg)
    L H1 H2 W
    15 260 195 33 140

    16.0

    20 17.0
    25 19.0



    ソケットタイプ


    呼び径(A) 寸法(mm) 重量
    (kg)
    L H1 H2 W
    15 250 195 33 140 13.0
    20
    25

    仕様

    型 式 接続 最高使用圧力
    PMO(MPa)
    最高作動差圧
    ⊿PMX (MPa)
    最高使用温度
    TMO(℃)

    調整温度範囲

    (℃)

    標準設定温度
    (℃)
    本体材質
    方式 呼び径(A)
    TBH71-80F

    フランジ

    FF,RF

    15 8.0 8.0 470 100~260

    210

    (6.5MPa時)

    鋳 鋼

    WC6

    20
    25
    TBH71-80W

    ソケット

    SW

    15
    20
    25
    TBH71-105F

    フランジ

    FF,RF*1

    15 10.5 10.5 100~280

    230

    (8.0MPa時)

    20
    25
    TBH71-105W

    ソケット

    SW*2

    15
    20
    25
    *1 取り得るフランジ規格 JIS30K,40K,63K  ASME/JPI 600lb,900lb,1500lb
    *2 ソケット規格        JIS sch 160    ASME/JPI 2500lb

    ●最高許容圧力 (PMA):11.8MPa (425℃時)
    ●最高許容温度 (TMA): 593℃ (1.3MPa時)
    ●最小作動差圧 (⊿PMN):1.0MPa

    ●工場出荷時の設定温度を変更することが可能です。使用圧力と設定温度をご指定ください。
    ●設定温度は使用蒸気圧力の飽和温度より30℃以上低い温度でご使用ください。
    ※TBH71の本体材質をクロムモリブデン合金鋼鍛鋼品A182 F22でも製作可能です。

    流量 / ストローク表

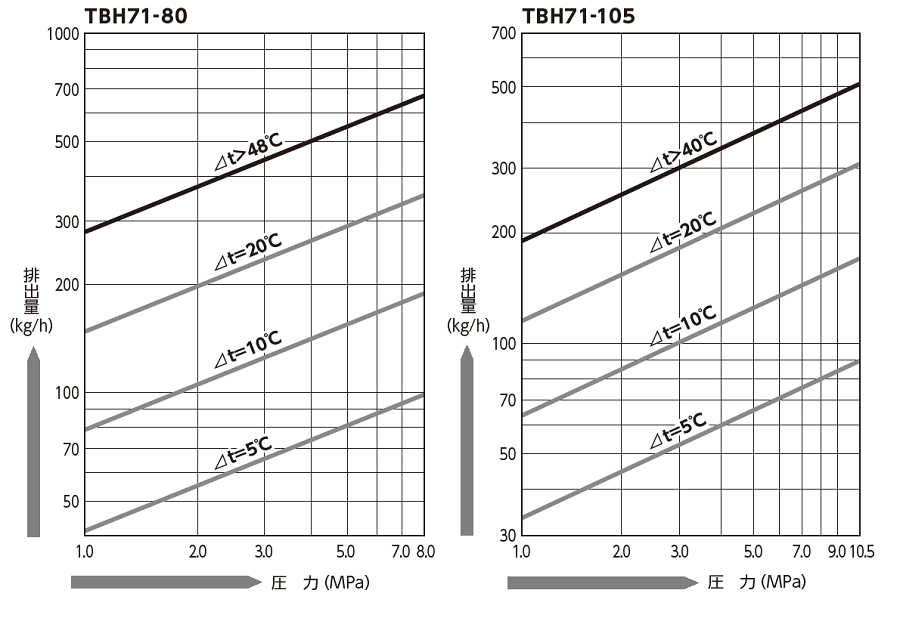

    流量



    ●⊿tとは温調トラップの開弁始め温度と復水温度との差です。通気始めは温度差(⊿t)が大きく、流量も増えることを示します。



    ストローク表

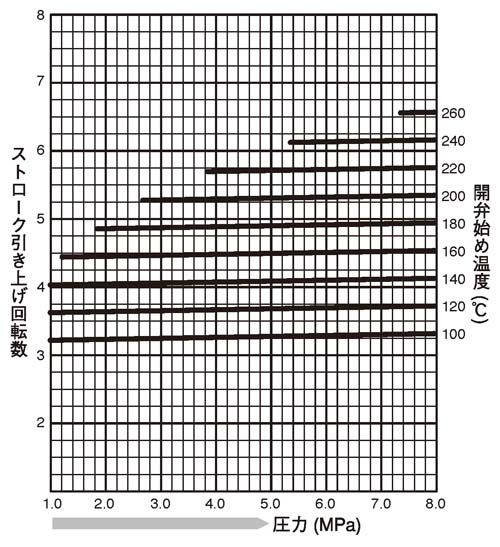

    TBH71-80F(W)

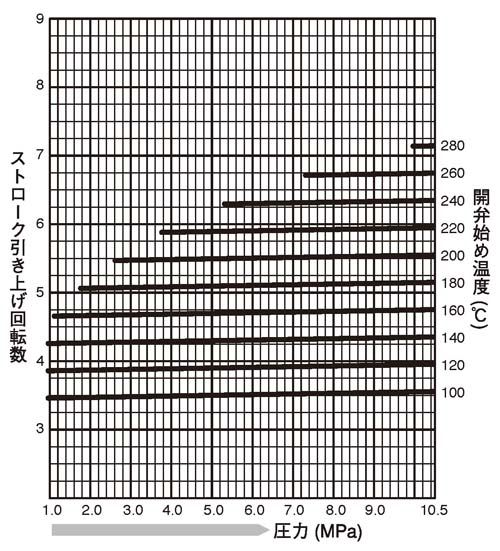

    TBH71-105F(W)


    ●圧力は使用圧力のことを指しています。
    ●本ストローク表は最新のストローク表となります。過去にご購入いただいた製品のストローク表とは異なる場合がございます。



    設定温度の調整

    注意:設定温度の調整を実施する際は、必ず該当製品の取扱説明書をご確認いただき、作業してください。

    ●設定温度とは
    設定温度とは温調トラップが開弁を始める復水の温度です。
    TBH71型は出荷時、お客様ご指定の設定温度に調整され、その値が本体ネームプレートに刻印されています。
    特にご指定のない場合は、TBH71-80型は、6.5MPa時210℃、TBH71-105型は、8.0MPa時230℃セットの標準設定温度に調整されています。

    ●設定温度の調整方法

    1. TBH_adjust_temp.jpg
    2.
    3. 1. カバーボルト(17)、ナット(18)を外し、カバー(2)を取外します。
    4. 2. アジャストボルト(23)をスパナ(対辺6mm)で固定しながら、回り止めのアジャストナット(22) をスパナ(対辺17mm)でゆるめます。
    5. 3. アジャストボルト(23)を時計回り(↻)に回し、軽くあたった状態を零点とします。零点から希望温度のストローク分だけ
      アジャストボルト(23)を反時計回り(↺)に回して引き上げ、固定したまま アジャストナット(22)を時計回り(↻)に締付けます。

    ●設定温度の調整上の注意

    設定温度は、使用蒸気圧力の飽和温度より30℃以上低い温度でご使用ください。



    ●⊿tとは温調トラップの開弁始め温度と復水温度との差です。通気始めは温度差(⊿t)が大きく、流量も増えることを示します。



    部品構成

    TBH71

    部品No. 部品名 内部ユニット
    一式
    バルブユニット
    一式
    Bi-Metal Unit
    1 Body
    2 Cover
    3 Seat Bush
    4 E-Ring
    5 Valve Seat
    6 Valve
    7 Washer
    8 Bi-Metal
    9 Gasket (Cover)
    10 Rivet
    11 Name Plate
    15 Screen
    17 Bolt
    18 Nut
    21 Shaft
    22 Adjust Nut
    23 Adjust Bolt
    24 Adjust Bush
    25 Bush
    26 Spring (Valve Seat)
    27 Holder
    28 Guide Tube
    30 Spring Plate
    31 Spring (Spring Plate)
    32 Gasket (Seat)
    33 Spacer
